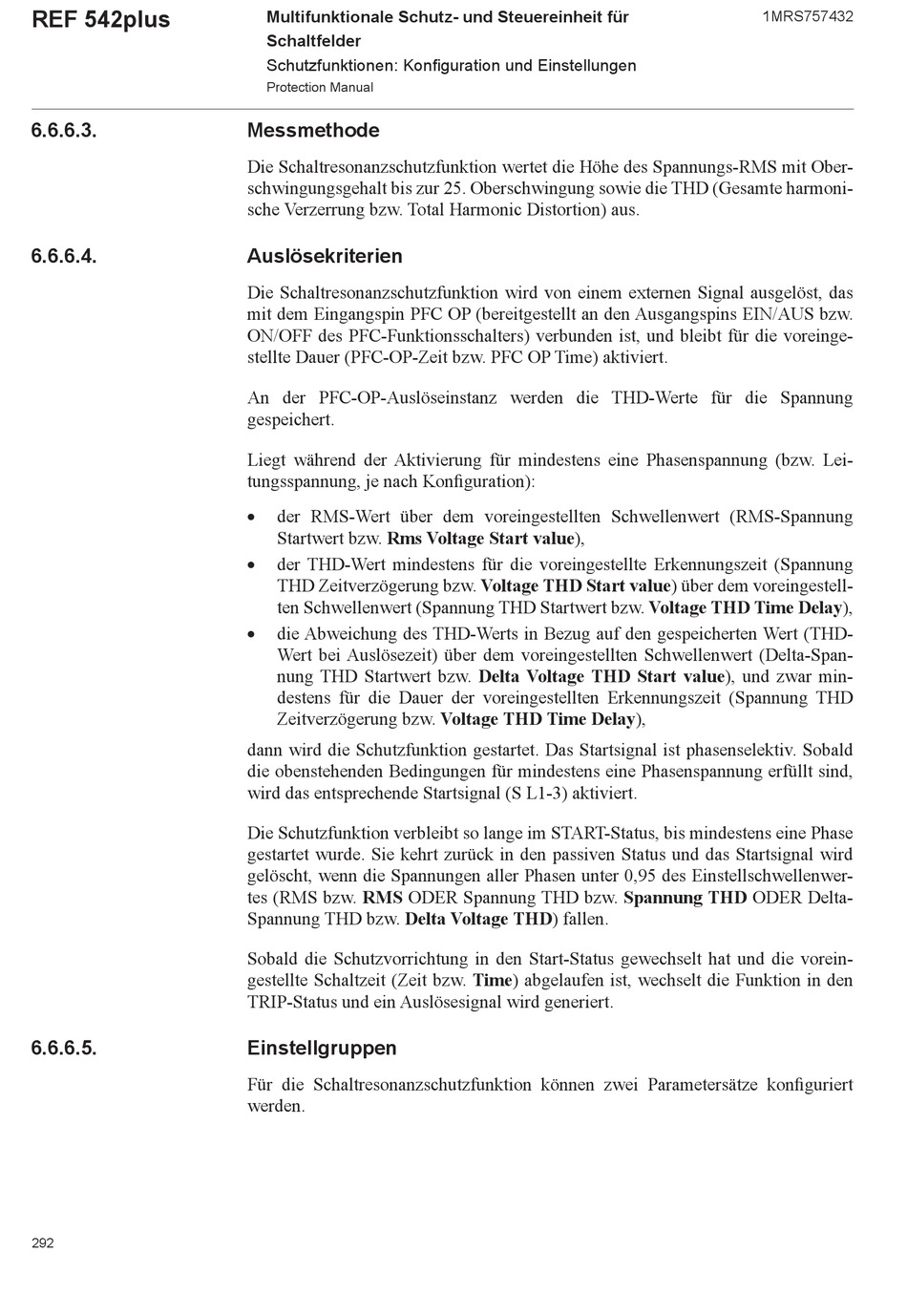

Messmethode

Die Schaltresonanzschutzfunktion wertet die Höhe des Spannungs-RMS mit Ober-
schwingungsgehalt bis zur 25. Oberschwingung sowie die THD (Gesamte harmoni-
sche Verzerrung bzw. Total Harmonic Distortion) aus.
Auslösekriterien
Die Schaltresonanzschutzfunktion wird von einem externen Signal ausgelöst, das
mit dem Eingangspin PFC OP (bereitgestellt an den Ausgangspins EIN/AUS bzw.
ON/OFF des PFC-Funktionsschalters) verbunden ist, und bleibt für die voreinge-
stellte Dauer (PFC-OP-Zeit bzw. PFC OP Time) aktiviert.
An der PFC-OP-Auslöseinstanz werden die THD-Werte für die Spannung
gespeichert.
Liegt während der Aktivierung für mindestens eine Phasenspannung (bzw. Lei-
tungsspannung, je nach Konfi guration):

der RMS-Wert über dem voreingestellten Schwellenwert (RMS-Spannung
Startwert bzw. Rms Voltage Start value),

der THD-Wert mindestens für die voreingestellte Erkennungszeit (Spannung
THD Zeitverzögerung bzw. Voltage THD Start value) über dem voreingestell-
ten Schwellenwert (Spannung THD Startwert bzw. Voltage THD Time Delay),

die Abweichung des THD-Werts in Bezug auf den gespeicherten Wert (THD-
Wert bei Auslösezeit) über dem voreingestellten Schwellenwert (Delta-Span-
nung THD Startwert bzw. Delta Voltage THD Start value), und zwar min-
destens für die Dauer der voreingestellten Erkennungszeit (Spannung THD
Zeitverzögerung bzw. Voltage THD Time Delay),
dann wird die Schutzfunktion gestartet. Das Startsignal ist phasenselektiv. Sobald
die obenstehenden Bedingungen für mindestens eine Phasenspannung erfüllt sind,
wird das entsprechende Startsignal (S L1-3) aktiviert.
Die Schutzfunktion verbleibt so lange im START-Status, bis mindestens eine Phase
gestartet wurde. Sie kehrt zurück in den passiven Status und das Startsignal wird
gelöscht, wenn die Spannungen aller Phasen unter 0,95 des Einstellschwellenwer-
tes (RMS bzw. RMS ODER Spannung THD bzw. Spannung THD ODER Delta-
Spannung THD bzw. Delta Voltage THD) fallen.
Sobald die Schutzvorrichtung in den Start-Status gewechselt hat und die vorein-
gestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in den
TRIP-Status und ein Auslösesignal wird generiert.

Einstellgruppen

Für die Schaltresonanzschutzfunktion können zwei Parametersätze konfi guriert
werden.
