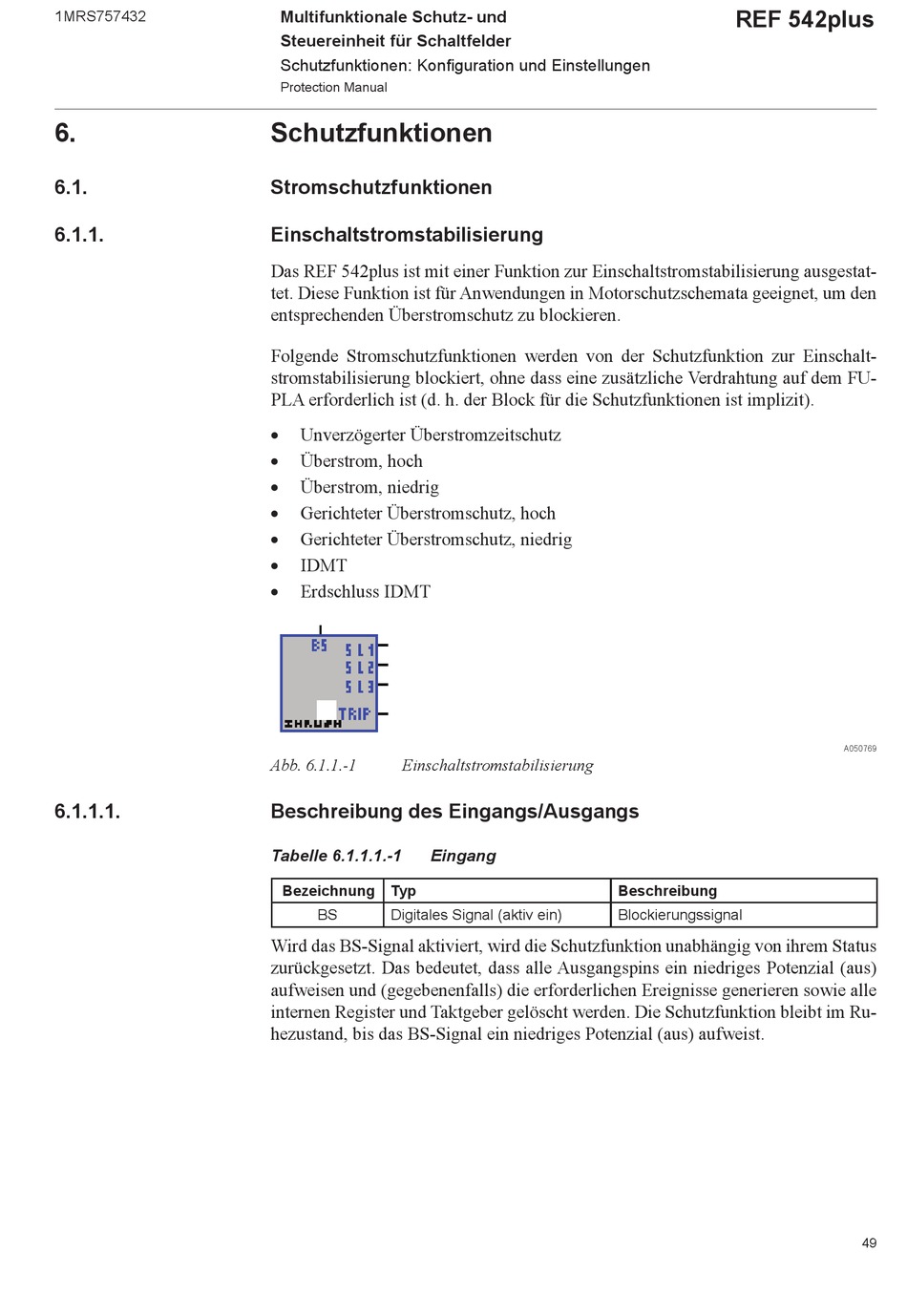

1MRS757432
6.
6.1.
6.1.1.
6.1.1.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Schutzfunktionen

Stromschutzfunktionen

Einschaltstromstabilisierung

Das REF 542plus ist mit einer Funktion zur Einschaltstromstabilisierung ausgestat-
tet. Diese Funktion ist für Anwendungen in Motorschutzschemata geeignet, um den
entsprechenden Überstromschutz zu blockieren.
Folgende Stromschutzfunktionen werden von der Schutzfunktion zur Einschalt-
stromstabilisierung blockiert, ohne dass eine zusätzliche Verdrahtung auf dem FU-
PLA erforderlich ist (d. h. der Block für die Schutzfunktionen ist implizit).

Unverzögerter Überstromzeitschutz

Überstrom, hoch

Überstrom, niedrig

Gerichteter Überstromschutz, hoch

Gerichteter Überstromschutz, niedrig

IDMT

Erdschluss IDMT
Abb. 6.1.1.-1 Einschaltstromstabilisierung

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.1.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
REF 542plus
Beschreibung
Blockierungssignal
A050769
49
