Beschreibung des Eingangs/Ausgangs

Tabelle 6.4.3.1.-1 Eingänge, allgemeine Fehlererkennung
Bezeichnung
BS
EX. TRIG
Wird das BS-Signal aktiviert, wird die Fehlersuchfunktion unabhängig von ihrem
Status zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial
(aus) aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren so-
wie alle internen Register und Taktgeber gelöscht werden. Die Fehlersuchfunktion
bleibt so lange im Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus)
aufweist.
EX. TRIG ist ein externes Auslösesignal, das über einen binären Eingang angelegt
wird und verwendet werden kann, um die Fehlersuche zu starten und den Fehlerort
in km innerhalb des entsprechenden Leitungsabschnitts zu berechnen.
Tabelle 6.4.3.1.-2 Ausgänge, allgemeine Fehlererkennung
Bezeichnung
START
OUT. TRIG.
Das START-Signal wird aktiviert, sobald die Fehlersuche ausgelöst wird.
Das TRIP-Signal wird aktiviert, sobald mindestens die Startbedingungen erfüllt
sind und die Schaltzeit abgelaufen ist.
Konfi guration

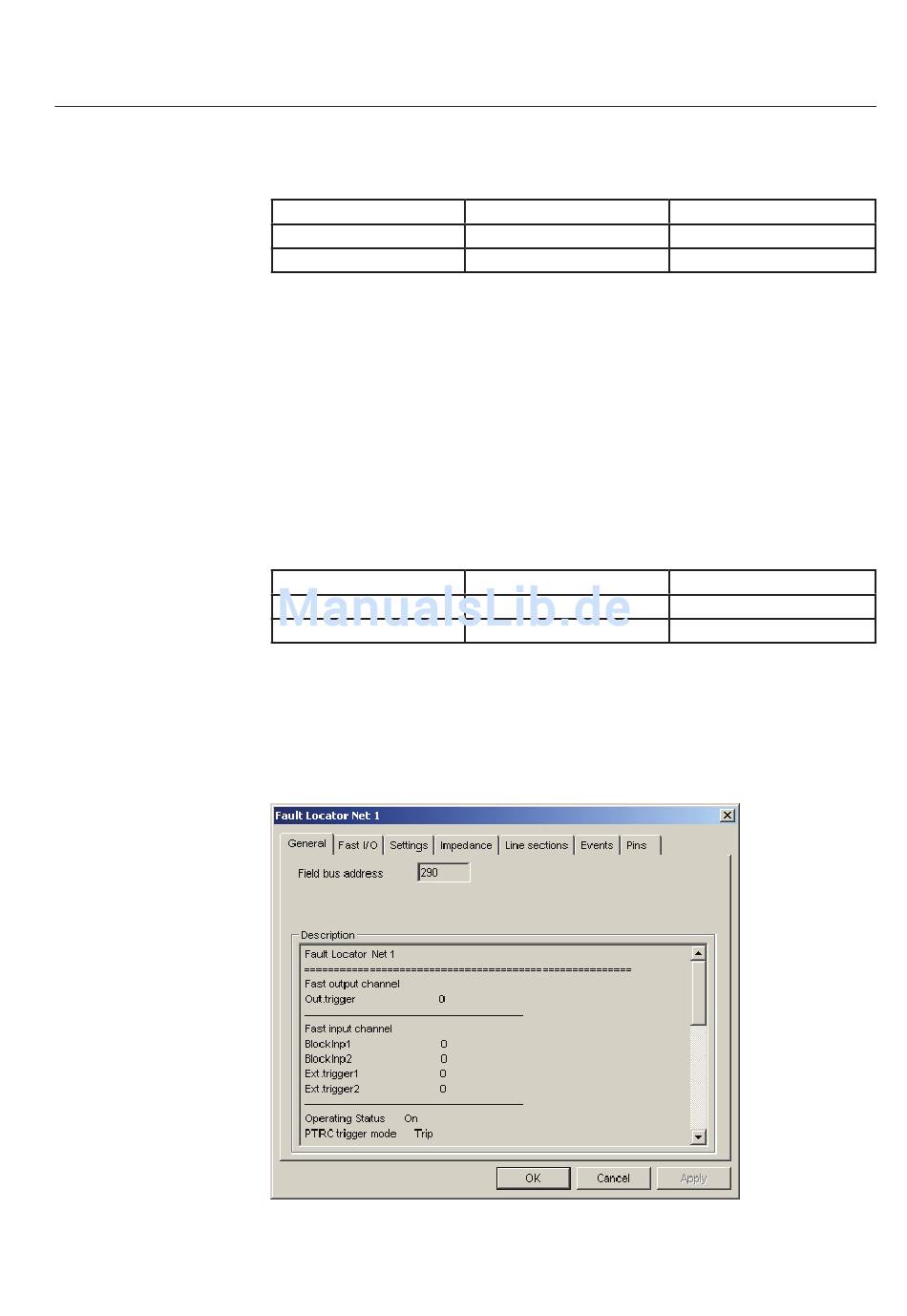

Abb. 6.4.3.2.-1 Allgemein (General)
Typ
Digitales Signal (aktiv ein)
Digitales Signal (aktiv ein)
Typ
Digitales Signal (aktiv ein)
Digitales Signal (aktiv ein)
REF 542plus
Beschreibung
Blockierungssignal
Externes Auslösesignal
Beschreibung
Startsignal
Ausgangsauslöseanzeige
