Messmethode

Überspannungsschutzfunktionen werten den RMS-Wert der Phasen- oder Leitungs-
spannung bei Grundfrequenz aus.
Auslösekriterien
Überschreitet die gemessene Spannung den Einstellschwellenwert (Startwert bzw.
Start Value), wird die Überspannungsschutzfunktion gestartet. Das Startsignal ist
phasenselektiv. Das bedeutet, dass sobald mindestens ein Wert einer Phasenspan-
nung über dem Einstellschwellenwert liegt, das entsprechende Startsignal aktiviert
wird.
Die Schutzfunktion verbleibt so lange im START-Status, bis mindestens eine Phase
gestartet wurde. Sie kehrt in den passiven Status zurück und das Startsignal wird
gelöscht, wenn die Spannung für alle Phasen unter 0,95 des Einstellschwellenwertes
sinkt. Nachdem die Schutzvorrichtung in den Start-Status gewechselt hat und die
voreingestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in
den TRIP-Status und ein Auslösesignal wird generiert.
Die Funktion verlässt den TRIP-Status und das Auslösesignal wird gelöscht, sobald
die gemessene Spannung unter 0,4 des Einstellschwellenwertes fällt.
Ebenso wie Überstromschutzfunktionen werden Überspannungsschutzfunktionen
in einer zeitlich abgestuften Koordination verwendet. Ein Beispiel für eine zeitliche
Abstufung zeigt die folgende Darstellung.

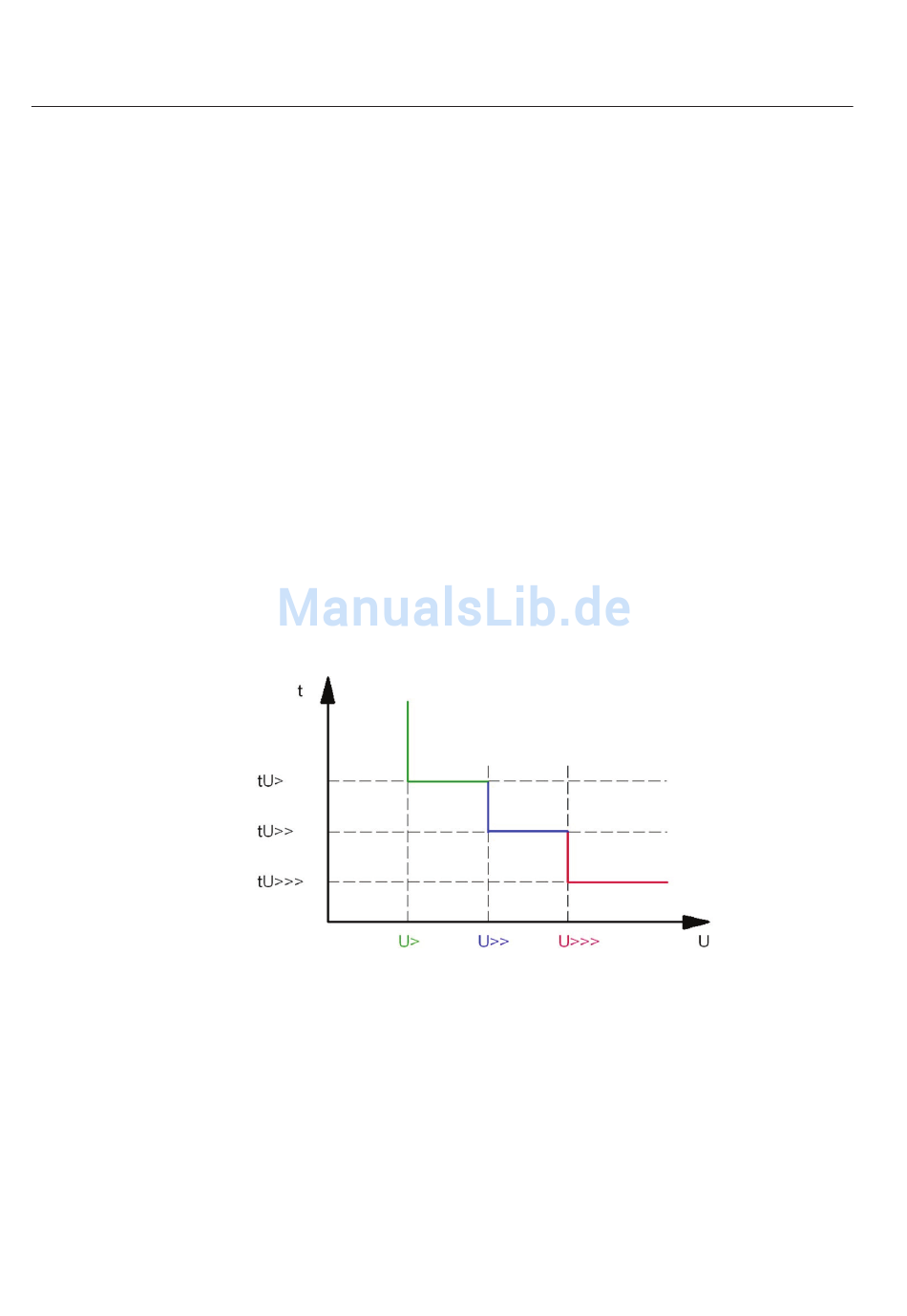

Abb. 6.2.1.4.-1 Abstufung der Antwortzeit bei Überspannung

Einstellgruppen

Für jede der Überspannungsschutzfunktionen können zwei Parametersätze
konfi guriert werden.
