ABB REF 542plus Handbuch Seite 147

1MRS757432
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Die Schutzfunktionen können bei Neutralleiterstrom- und Restspannungsgrößen
auslösen.
Der Neutralleiterstrom I0 wird über den zugewiesenen Stromwandler bezogen, um
die erforderliche Genauigkeit zu erreichen. Die Restspannung U0 kann entweder
über einen zugewiesenen Sensor erfasst oder mithilfe der Spannungsphasenkompo-
nenten in einem Tripel berechnet werden.

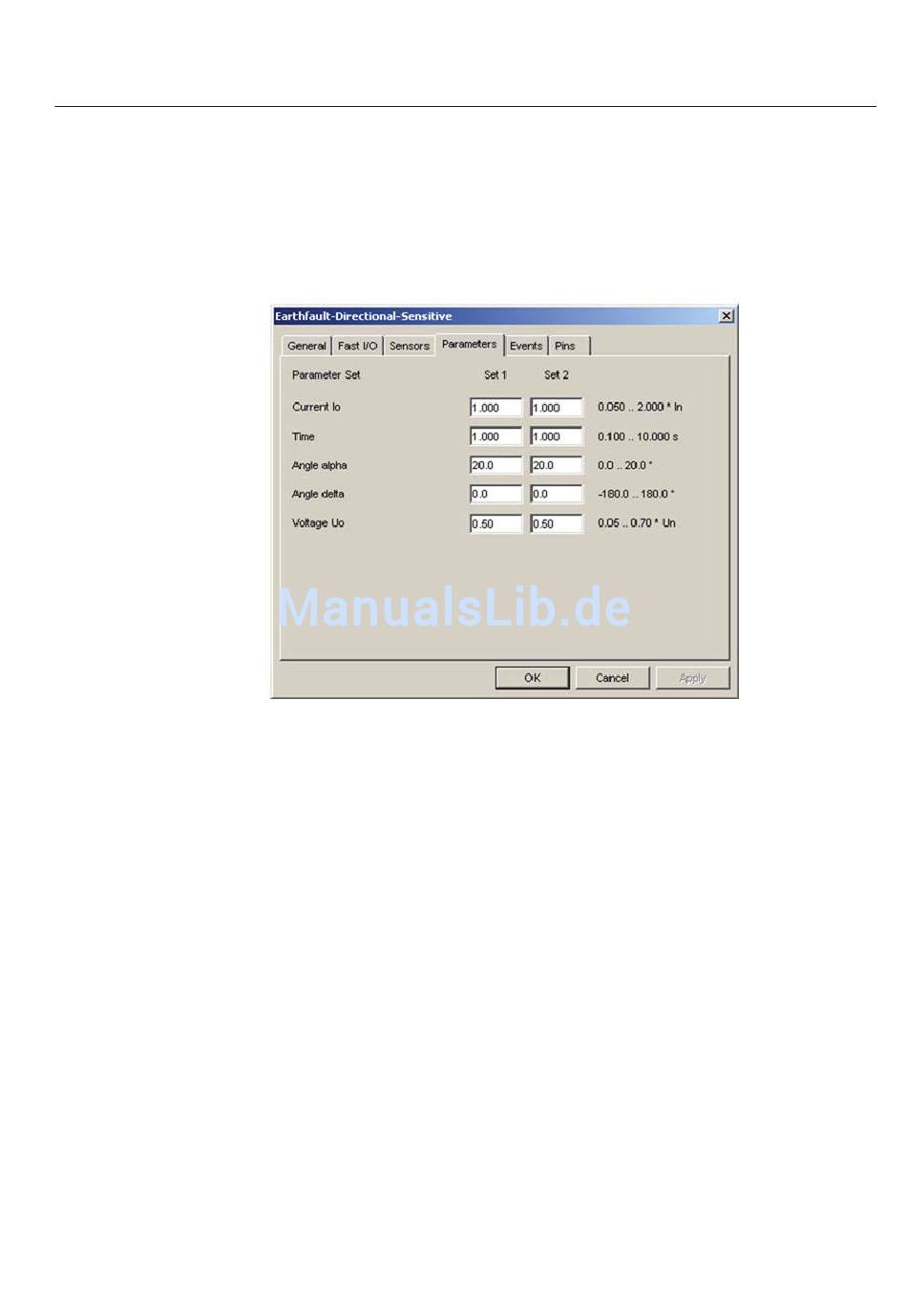

Abb. 6.1.13.2.-4 Parameter (Parameters)
Strom I0 (Current I0):
Zeit (Time):
Alpha-Winkel (Angle alpha): Parameter zur Verbesserung der Diskriminierung der
Delta-Winkel (Angle delta): Winkel zwischen dem Vektor U0 und der
Spannung U0 (Voltage U0): Schwellenwert für Rest- oder Neutralleiterspannung
Die Konvention zur Ermittlung des Auslöse- oder Blockierungsbereichs in Bezug
auf den Vektor der Restspannung U0 wird im Folgenden anhand des typischen Ver-
bindungsdiagramms für Strom- und Spannungswandler für einen generischen Ab-
gang beschrieben.
Stromschwellenwert zur Erkennung einer gerichteten
Erdschlussbedingung
Zeitverzögerung zur Erkennung einer gerichteten
Erdschlussauslösebedingung
Richtungsentscheidung
Richtung der maximalen Empfi ndlichkeit
REF 542plus
A050979
147
