1MRS757432
6.1.12.1.
6.1.12.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Beschreibung des Eingangs/Ausgangs

Tabelle 6.1.12.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.1.12.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald der gemessene oder berechnete Neutrallei-
terstrom den Einstellschwellenwert (Basisstrom Ieb bzw. Base current Ieb) um den
Faktor 1,2 überschreitet. Das TRIP-Signal wird aktiviert, sobald die Startbedingun-
gen erfüllt sind und die berechnete Schaltzeit abgelaufen ist.
Konfi guration

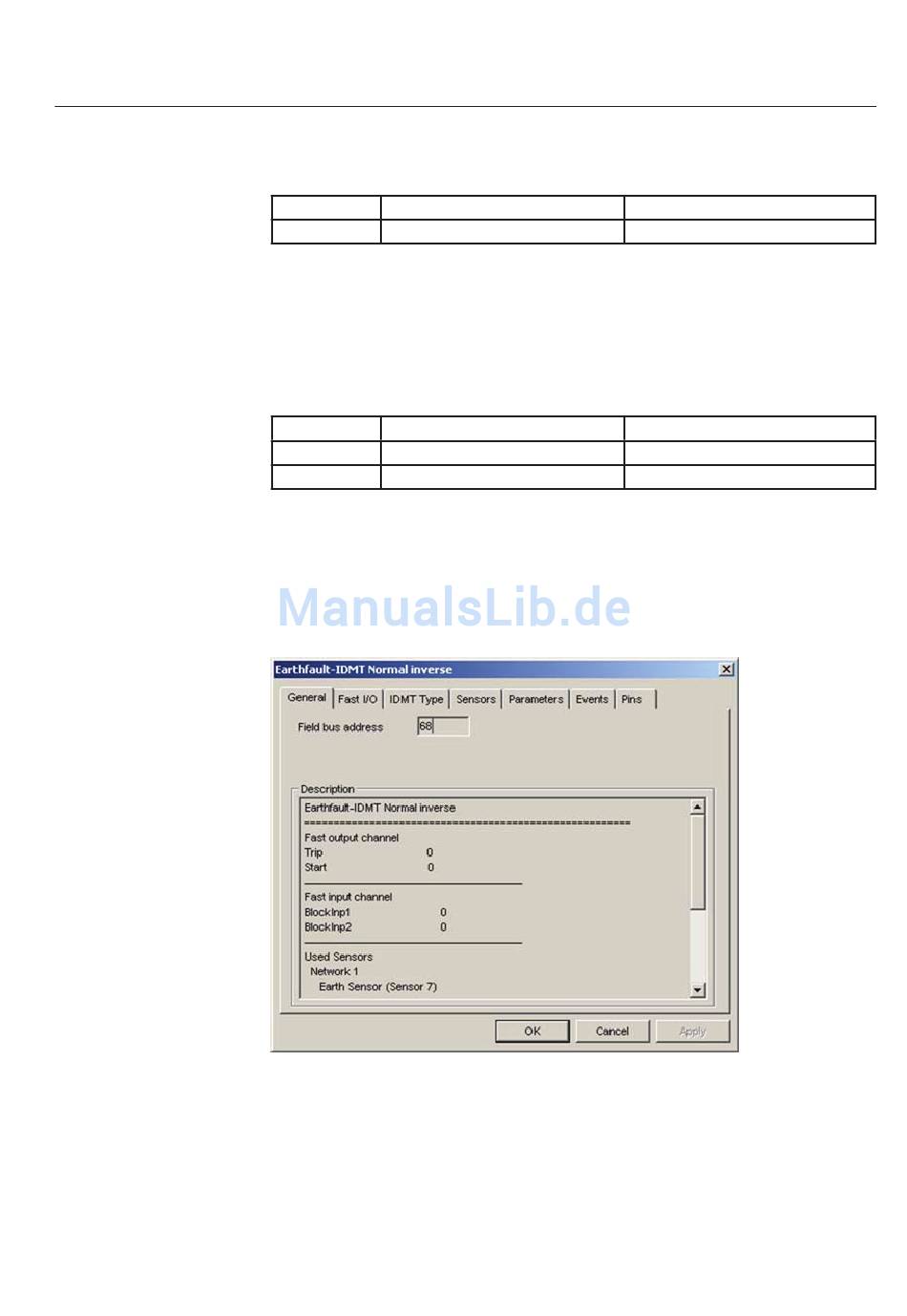

Abb. 6.1.12.2.-1 Allgemein (General)
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
A051000
139
