1MRS757432
6.2.3.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

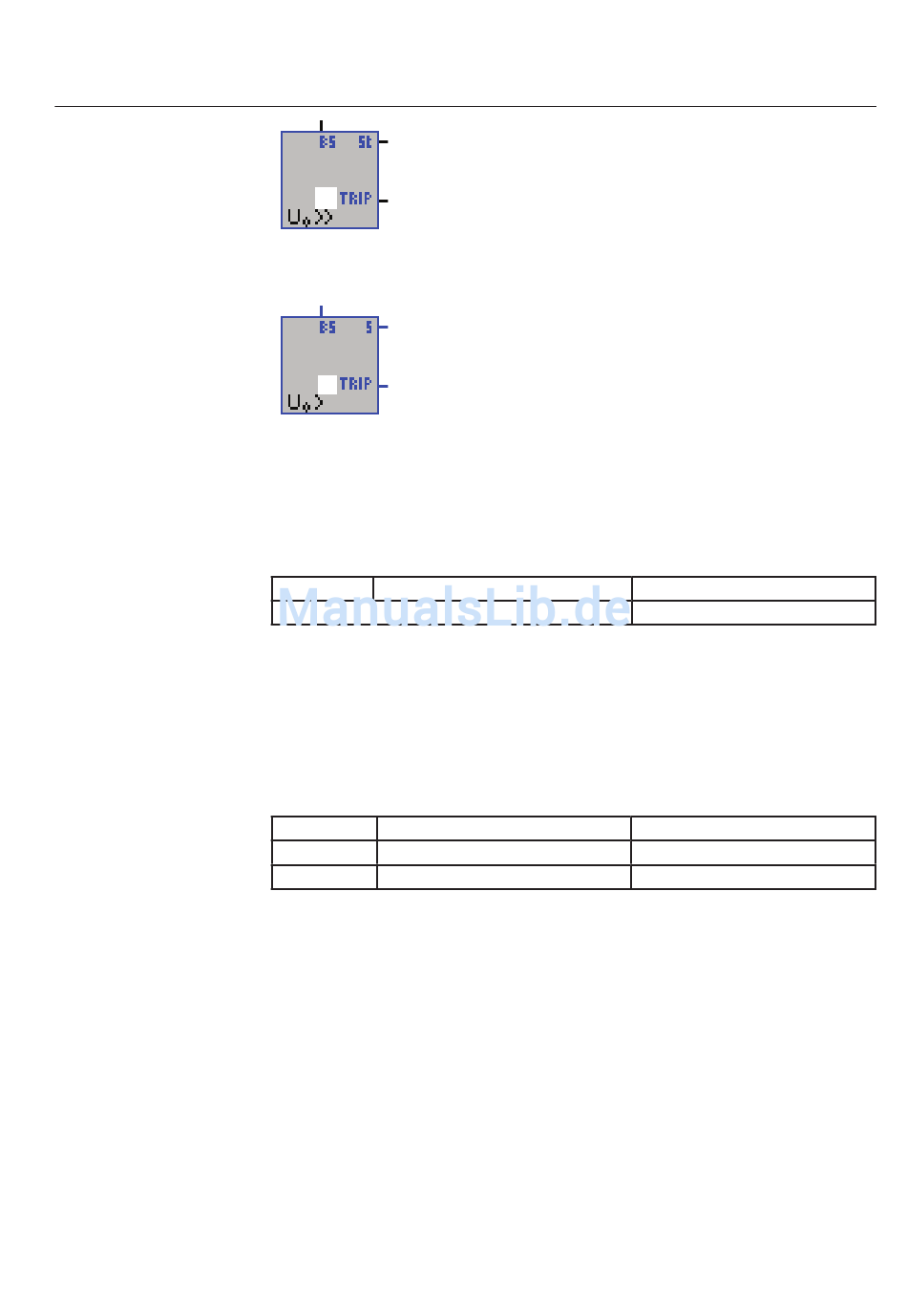

Abb. 6.2.3.-1 Restüberspannung ein
Abb. 6.2.3.-2 Restüberspannung aus

Beschreibung des Eingangs/Ausgangs

Tabelle 6.2.3.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.2.3.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald die gemessene oder berechnete Restspannung
den Einstellschwellenwert (Startwert bzw. Start Value) überschreitet.
Das TRIP-Signal wird aktiviert, sobald die Startbedingung erfüllt und die Schaltzeit
(Zeit bzw. Time) abgelaufen ist.
REF 542plus
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
A051029
A051030
177
