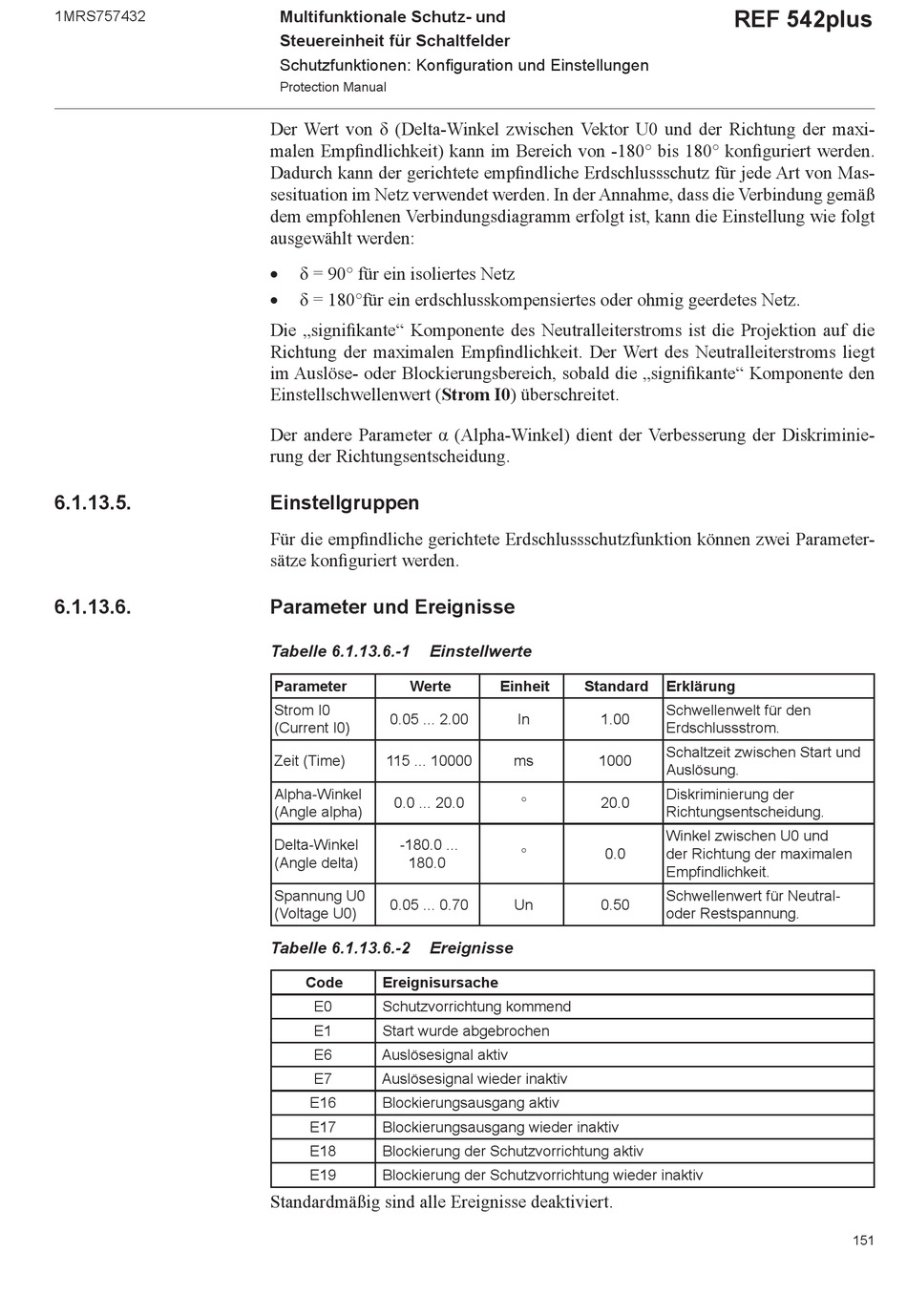

Der Wert von δ (Delta-Winkel zwischen Vektor U0 und der Richtung der maxi-
malen Empfi ndlichkeit) kann im Bereich von -180° bis 180° konfi guriert werden.
Dadurch kann der gerichtete empfi ndliche Erdschlussschutz für jede Art von Mas-
sesituation im Netz verwendet werden. In der Annahme, dass die Verbindung gemäß
dem empfohlenen Verbindungsdiagramm erfolgt ist, kann die Einstellung wie folgt
ausgewählt werden:

δ = 90° für ein isoliertes Netz

δ = 180°für ein erdschlusskompensiertes oder ohmig geerdetes Netz.
Die „signifi kante" Komponente des Neutralleiterstroms ist die Projektion auf die
Richtung der maximalen Empfi ndlichkeit. Der Wert des Neutralleiterstroms liegt
im Auslöse- oder Blockierungsbereich, sobald die „signifi kante" Komponente den
Einstellschwellenwert (Strom I0) überschreitet.
Der andere Parameter α (Alpha-Winkel) dient der Verbesserung der Diskriminie-
rung der Richtungsentscheidung.

Einstellgruppen

Für die empfi ndliche gerichtete Erdschlussschutzfunktion können zwei Parameter-
sätze konfi guriert werden.

Parameter und Ereignisse

Tabelle 6.1.13.6.-1 Einstellwerte
Parameter Werte
Strom I0
0.05 ... 2.00
(Current I0)
Zeit (Time) 115 ... 10000
Alpha-Winkel
0.0 ... 20.0
(Angle alpha)
Delta-Winkel -180.0 ...
(Angle delta) 180.0
Spannung U0
0.05 ... 0.70
(Voltage U0)
Tabelle 6.1.13.6.-2 Ereignisse
Code Ereignisursache
E0 Schutzvorrichtung kommend
E1 Start wurde abgebrochen
E6 Auslösesignal aktiv
E7 Auslösesignal wieder inaktiv
E16 Blockierungsausgang aktiv
E17 Blockierungsausgang wieder inaktiv
E18 Blockierung der Schutzvorrichtung aktiv
E19 Blockierung der Schutzvorrichtung wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.
Einheit Standard Erklärung
Schwellenwelt für den
In 1.00
Erdschlussstrom.
Schaltzeit zwischen Start und
ms 1000
Auslösung.
Diskriminierung der
° 20.0
Richtungsentscheidung.
Winkel zwischen U0 und
° 0.0 der Richtung der maximalen
Empfi ndlichkeit.
Schwellenwert für Neutral-
Un 0.50
oder Restspannung.
