Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Stufe (Stage):
Anzahl der Zonen für das erforderliche Schutzschema
(insgesamt 8)
Name:
Frei wählbarer Name für die Zone, z. B. Übergreifzone

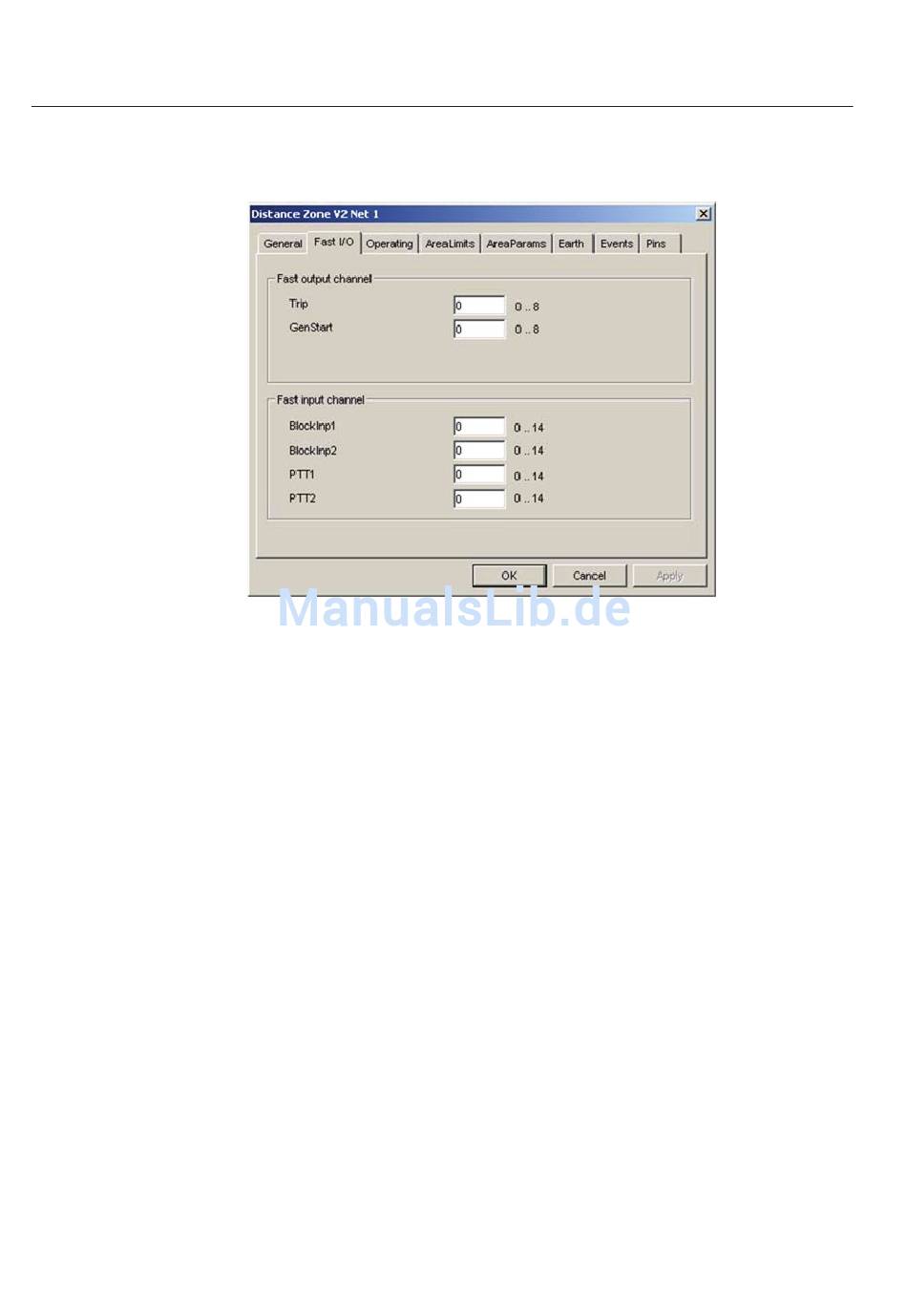

Abb. 6.4.2.2.-10
Zone, Registerkarte Schneller I/O (Fast I/O)
Ein Kanal für Schnellen I/O (Fast I/O) ungleich 0 bedeutet eine direkte Ausführung
des Auslösebefehls. Das wiederum bedeutet, dass die zyklische Auswertung des
FUPLA übersprungen wird.
Auslösung (Trip):
Genereller Start (GenStart)
Genereller Start (GenStart)
Blockierung Eingang 1 (BlockInp1) Auslösung der Zone blockieren
Blockierung Eingang 2 (BlockInp2) Auslösung der Zone blockieren
PTT1
PTT2
Auslösesignal generieren
Generelles Startsignal generieren
Generelles Startsignal generieren
Übertragungsauslösesignal für das
Signalvergleichsschema
Übertragungsauslösesignal für das
Signalvergleichsschema
1MRS757432
A090068
