Startverzögerungsfunktion für abfallende Werte
Um die erforderliche Empfi ndlichkeit und Diskriminierung für den Erdschluss si-
cherzustellen und so Fluktuationen des Startsignals bei intermittierenden Strömen
und Spannungen zu verhindern, werden zwei Verzögerungs-Timer für abfallende
Werte bereitgestellt, die eine Rückstellung des Start-Status verzögern.
Ist der Verzögerungs-Timer für abfallende Werte aktiv (t > 0), kehrt die Schutzfunkti-
on nicht in den passiven Status zurück und das Startsignal wird nicht gelöscht, sobald
die entsprechende Startbedingung unter 0,95 des Einstellschwellenwertes sinkt.
Nachdem die Schutzvorrichtung in den Startstatus gewechselt hat, wird dieser also
beibehalten. Nach Ablauf einer voreingestellten Schaltzeit (Zeit bzw. Time) wech-
selt die Funktion in den TRIP-Status und das Auslösesignal wird generiert, wenn
der Startstatus noch immer beibehalten wird und die Startbedingungen erneut ge-
prüft werden.
Ist die Zeit für eine Startverzögerung (Start drop-off time) bei Spannungsabfall auf
einen Wert ungleich 0 eingestellt, wenn die Restspannung abfällt (Uo fällt unter
0,95 des Einstellschwellenwertes), wird der Startstatus nach Ablauf der Zeit für eine
Startverzögerung bei Spannungsabfall zurückgesetzt. Fehlt für die Dauer eines Zei-
tintervalls kürzer als die Zeit für eine Startverzögerung bei Spannungsabfall die
Spannung, wird der Startausgang nicht von diesem Spannungsausfall beeinträchtigt.

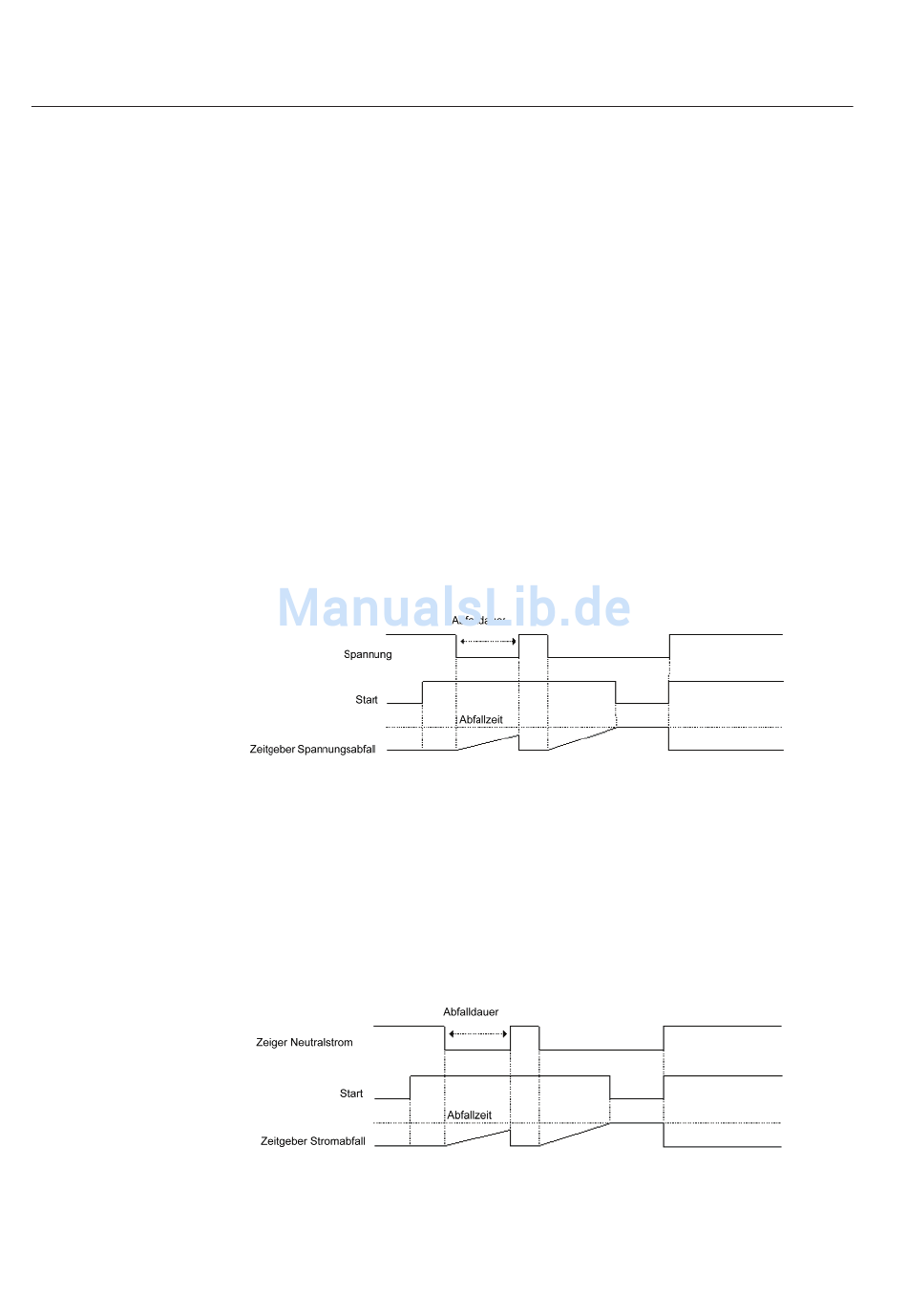

Abb. 6.1.14.6.-1 Verzögerter Start bei Spannungsabfall (Voltage Delayed Start Drop-Off)
Ähnlich verhält es sich mit der Startverzögerung bei Stromabfall: Ist die Zeit für
eine Startverzögerung bei Stromabfall auf einen Wert ungleich 0 eingestellt, wenn
der Neutralleiterstromzeiger abfällt (den Auslösebereich verlässt), wird der Startsta-
tus nach Ablauf der Zeit für eine Startverzögerung bei Stromabfall zurückgesetzt.
Bleibt der Neutralleiterstromzeiger für die Dauer eines Zeitintervalls kürzer als die
Zeit für eine Startverzögerung bei Stromabfall außerhalb des Aktivierungsbereichs,
wird der Startausgang nicht beeinträchtigt.
Abb. 6.1.14.6.-2 Verzögerter Start bei Stromabfall (Current Delayed Start Drop-Off)
