Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Beschreibung des Eingangs/Ausgangs
Tabelle 6.1.2.1.-1
Eingang
Bezeichnung Typ
BS
Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.1.2.1.-2
Ausgang
Bezeichnung Typ
Start
Digitales Signal (aktiv ein)
Das Startsignal kann über eine Drahtverbindung mit dem FUPLA verbunden wer-
den, um eine Einschaltstrombedingung anzuzeigen, oder es kann mit den BS-Ein-
gangspins (anders als die oben aufgeführten und implizit blockiert) der Schutzfunk-
tionen verbunden werden, um während eines Einschaltstromstatus vorübergehend
eine Blockierung auszuführen. Das bedeutet, dass die Blockierung der Schutzfunk-
tionen explizit erfolgt.
Konfi guration

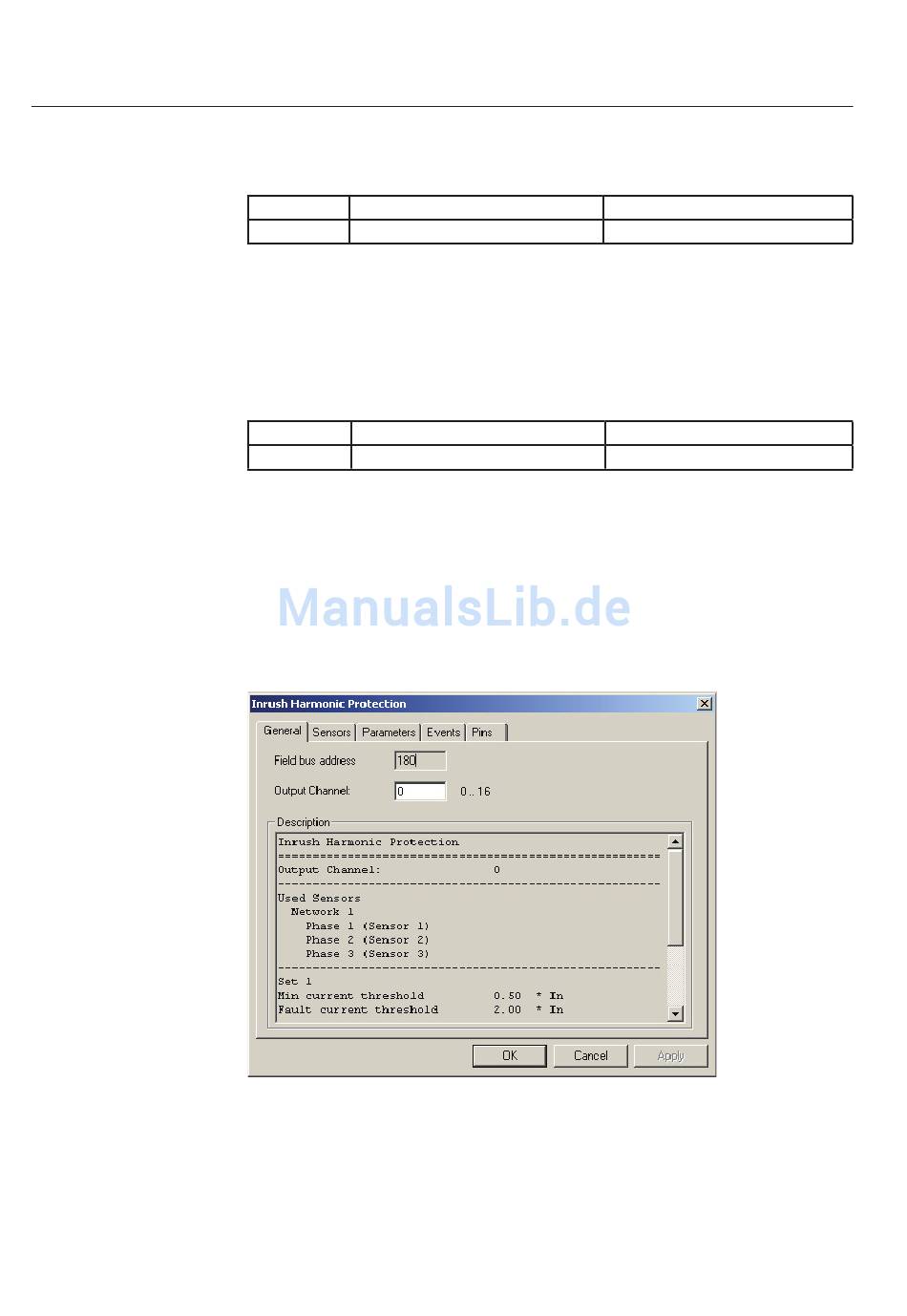

Abb. 6.1.2.2.-1
Allgemein (General)
Ein Ausgangskanal (Output Channel) ungleich 0 bedeutet eine direkte Ausführung
des Auslösebefehls. Das wiederum bedeutet, dass die zyklische Auswertung des
FUPLA übersprungen wird.
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
A050819
