REF 542plus
6.3.4.
6.3.4.1.
200
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Anzahl der Anregungen

Das REF 542plus verfügt über eine zusätzliche Motorschutzfunktion, die die An-
zahl der Anregungen überwacht. Sie unterscheidet zwischen Kalt- und Warmstarts;
die zulässige Anzahl wird meist vom Motorhersteller vorgegeben. Das Startsignal
(Startausgang) der Motoranlaufschutzfunktion wird zum Zählen der Anregungen
herangezogen.

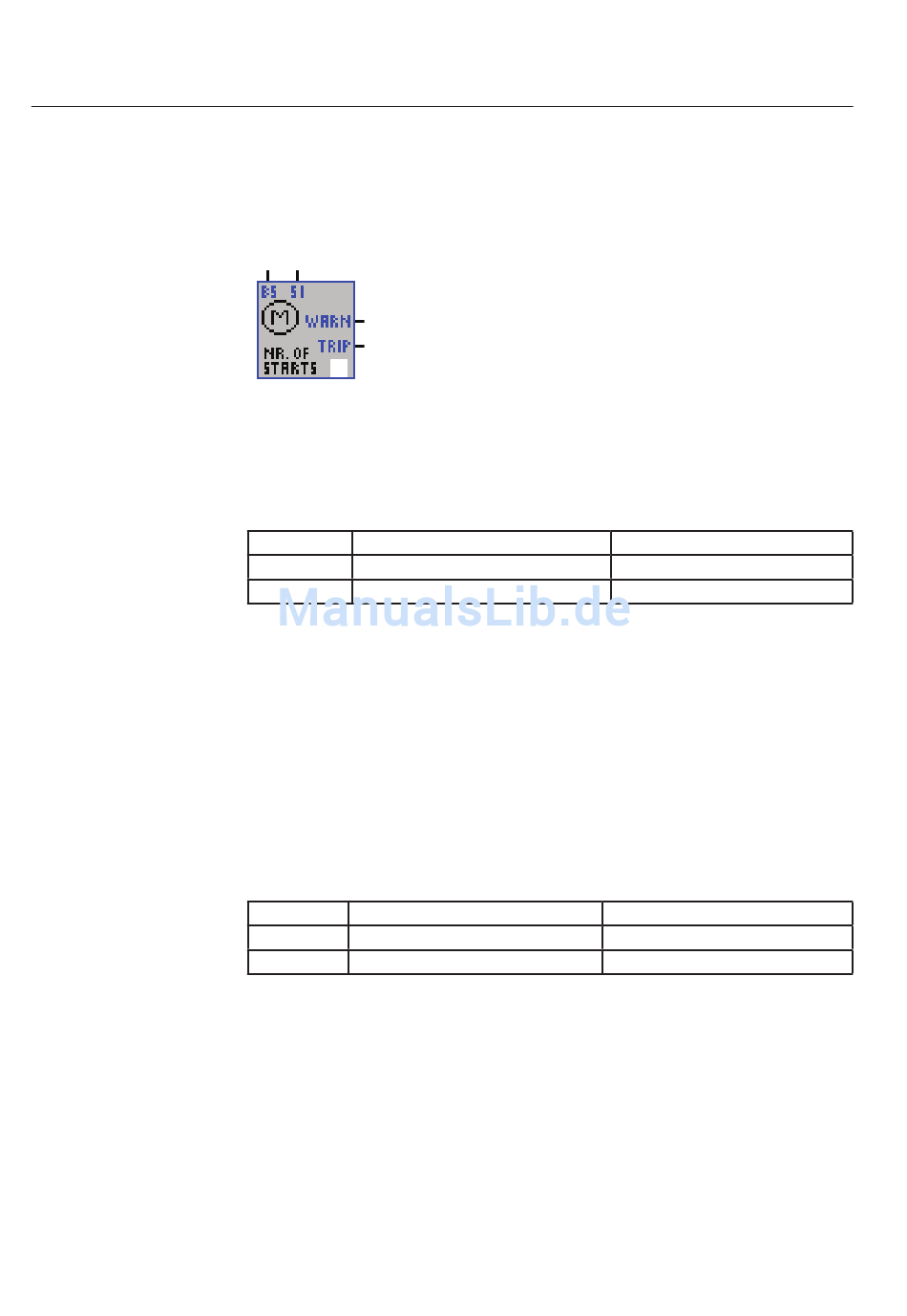

Abb. 6.3.4.-1 Anzahl der Anregungen

Beschreibung des Eingangs/Ausgangs

Tabelle 6.3.4.1.-1 Eingänge
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
SI Auslösesignal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Das SI-Signal wird verwendet, um der Funktion für die Anzahl der Anregungen
über eine Drahtverbindung im FUPLA den Startsignalausgang von der Motoran-
laufschutzfunktion bereitzustellen. Es wird zum Zählen der Motoranregungen ver-
wendet.
Tabelle 6.3.4.1.-2 Ausgänge
Bezeichnung Typ
Warn Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Warn-Signal wird aktiviert, sobald der Kalt- oder Warmstartzähler den Einstell-
schwellenwert für die maximale Anzahl von Anregungen (Ncs bzw. Nws) erreicht.
Das TRIP-Signal wird aktiviert, sobald der Kalt- oder Warmstartzähler den Ein-
stellschwellenwert für die maximale Anzahl von Anregungen (Ncs bzw. Nws) über-
schreitet.
1MRS757432
Beschreibung
Blockierungssignal
Motoranlaufsignal
Beschreibung
Warnsignal
Auslösesignal
A050799
