Konfi Guration - ABB REF 542plus Handbuch

1MRS757432
6.1.13.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.1.13.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
BO Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald die gemessene Restspannung den Einstell-
schwellenwert (Spannung Uo) überschreitet und der Neutralleiterstrom im einge-
stellten Auslösebereich vorliegt.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit (Zeit bzw. Time) abgelaufen ist.
Das Signal des Blockierungsausgangs (Block Output bzw. BO) wird aktiviert, so-
bald die Schutzfunktion eine Restspannung erkennt und der Neutralleiterstrom die
voreingestellten Werte überschreitet, der Fehler (Neutralleiterstrom) aber im Blok-
kierungsbereich (entgegengesetzt der eingestellten Richtung, Delta-Winkel) vor-
liegt.
Konfi guration

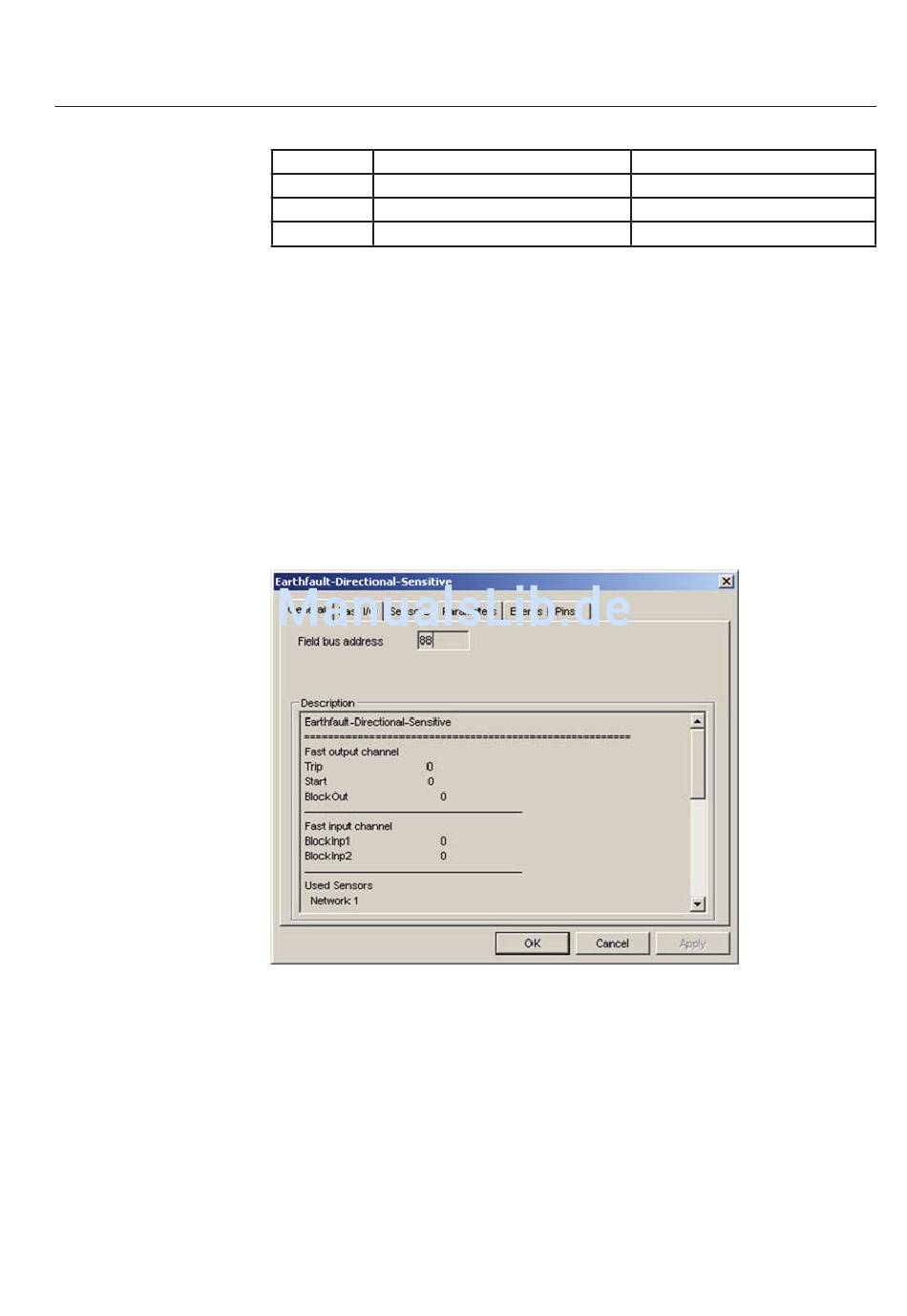

Abb. 6.1.13.2.-1 Allgemein (General)
REF 542plus
Beschreibung
Startsignal
Auslösesignal
Blockierungsausgangssignal
A050977
