1MRS757432
6.5.2.5.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Sind die Startbedingungen erfüllt, werden die folgenden Bedingungen geprüft:
Richtung. Die Richtungsprüfung wird nur durchgeführt, wenn I0 mehr als 3 % des
Nennstroms (Nennstrom Ir bzw. Rated current Ir) beträgt. Ergibt die Prüfung einen
„externen Fehler", fi ndet keine Auslösung statt. Kann die Richtungsprüfung nicht aus-
geführt werden, stellt die Richtung nicht länger eine Auslösebedingung dar.
Externer Fehler. Für die Dauer des externen Fehlers (markiert nur im passiven
Zustand, mit Id < 0,5 als unteren Schwellenwert und IG > 0,5 als Nennstrom Ir bzw.
Rated current Ir) wird eine zusätzliche, vorübergehende Bedingung herangezo-
gen, die erfordert, dass IG für eine vorübergehende Desensibilisierung höher als
0,5 Ir ist.
Verzerrung. Der Stabilisierungsstrom Ib liegt über 0,5 des maximalen Stabilisie-
rungsstroms, der beim Start berechnet wurde. Ibtrip > 0,5 Ibmax (Startperiode).
Sobald die Schutzvorrichtung in den Start-Status gewechselt hat und die vorein-
gestellte Schaltzeit (Zeit bzw. Time) abgelaufen ist, wechselt die Funktion in den
TRIP-Status und ein Auslösesignal wird generiert, sofern alle obenstehenden Be-
dingungen erfüllt sind.
Die Schutzfunktion verlässt den TRIP-Status, kehrt in den passiven Status zurück
und das Auslösesignal wird gelöscht, wenn der Differenzialstrom Id unter 0,4 des
Einstellschwellenwertes sinkt.
Auslösekennlinie
Die Auslösekennlinie der begrenzten Differenzialschutzfunktion ist eine dreistufi ge
Kennlinie. In Abb. 6.5.2.5.-1 wird diese Kennlinie dargestellt.

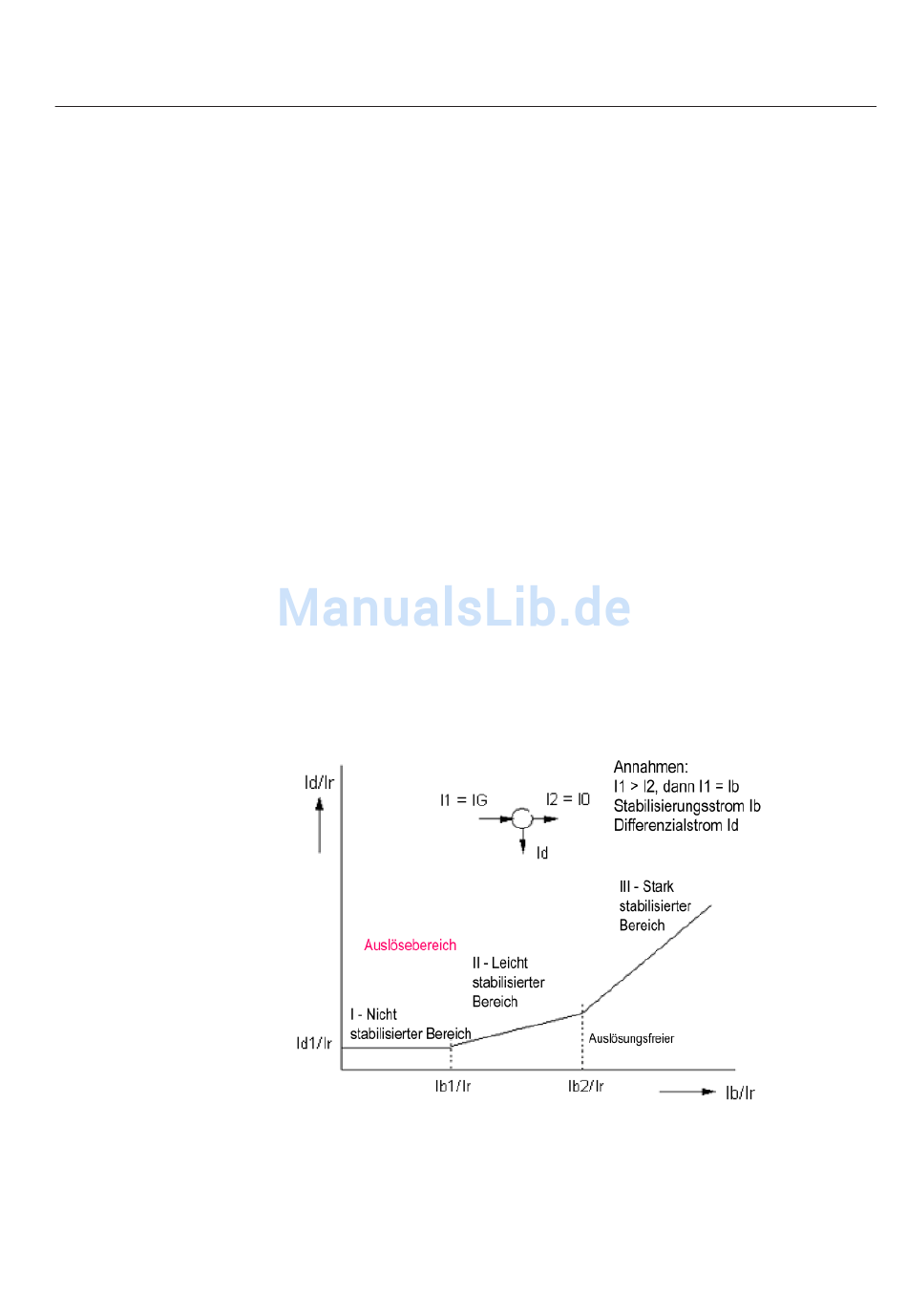

Abb. 6.5.2.5.-1 Auslösekennlinie
Die Auslösekennlinie ergibt sich pro Einheit nach der Normalisierung der Strö-
me I1 und I2 auf den Nennstrom (Nennstrom Ir bzw. Rated current Ir) des
Leistungstransformators.
REF 542plus
A050867
