REF 542plus
5.1.3.
5.1.4.
5.1.5.
34
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

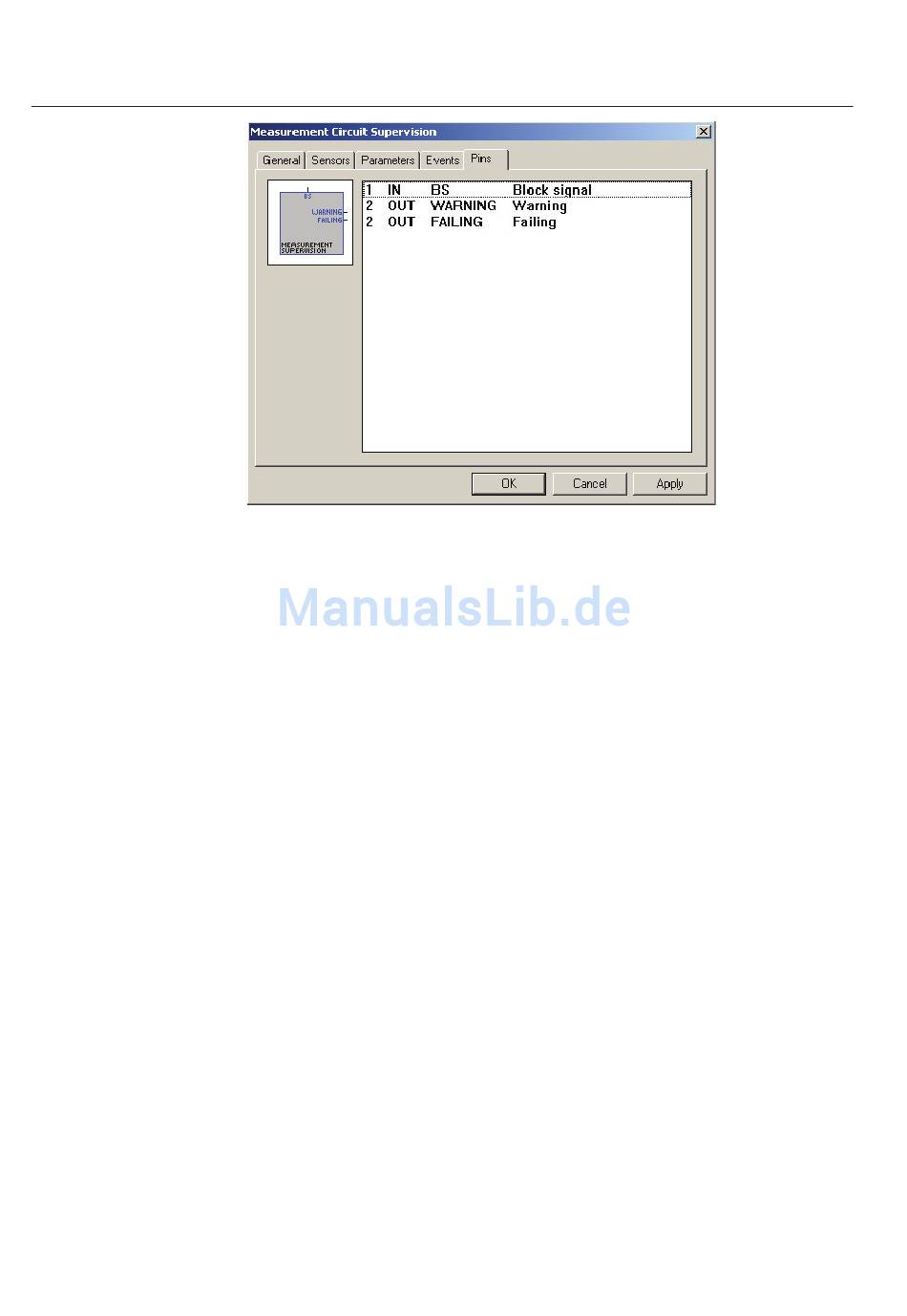

Abb. 5.1.2.-5 Pins

Messmethode

Messwertüberwachungsfunktionen bewerten die gemessene Höhe der Mit- und Ge-
genstromkomponente bei Grundfrequenz.
Auslösekriterien
Wenn der Wert der Gegenstromkomponente den Einstellschwellenwert (Startwert
bzw. Start value) in den NPS-basierten Funktionen überschreitet oder wenn der
Wert der Mitstromkomponente den Einstellschwellenwert (Startwert bzw. Start
value) in den PPS-basierten Funktionen unterschreitet, wechselt die Funktion in
den START-Status und generiert eine Warnung. Nach Ablauf der voreingestellten
Schaltzeit (Zeitverzögerung) wird ein Ausfallsignal generiert.
Die Messwertfunktion kehrt wieder in den passiven Status zurück und das Warn-
signal wird gelöscht, wenn die Gegenstromkomponente unter 0,95 des Einstell-
schwellenwertes für die NPS fällt oder wenn die Mitstromkomponente über 1,05
des Einstellschwellenwertes für die PPS steigt.
Die Messwertfunktion verlässt den Ausfallstatus und das Warnsignal wird gelöscht,
wenn der Wert der Gegenstromkomponente unter 0,4 des Einstellschwellenwertes
für die NPS fällt oder wenn der Wert der Mitstromkomponente über 1,05 des Ein-
stellschwellenwertes für die PPS steigt.

Einstellgruppen

Für jede der Messwertüberwachungsfunktionen können zwei Parametersätze kon-
fi guriert werden.
1MRS757432
A050694
