Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.4.1.1.-2 Ausgänge
Bezeichnung Typ
< Z1 Digitales Signal (aktiv ein)
START L1 Digitales Signal (aktiv ein)
START L2 Digitales Signal (aktiv ein)
START L3 Digitales Signal (aktiv ein)
EARTH START Digitales Signal (aktiv ein)
GENERAL
Digitales Signal (aktiv ein)
START
TRIP Digitales Signal (aktiv ein)
Konfi guration

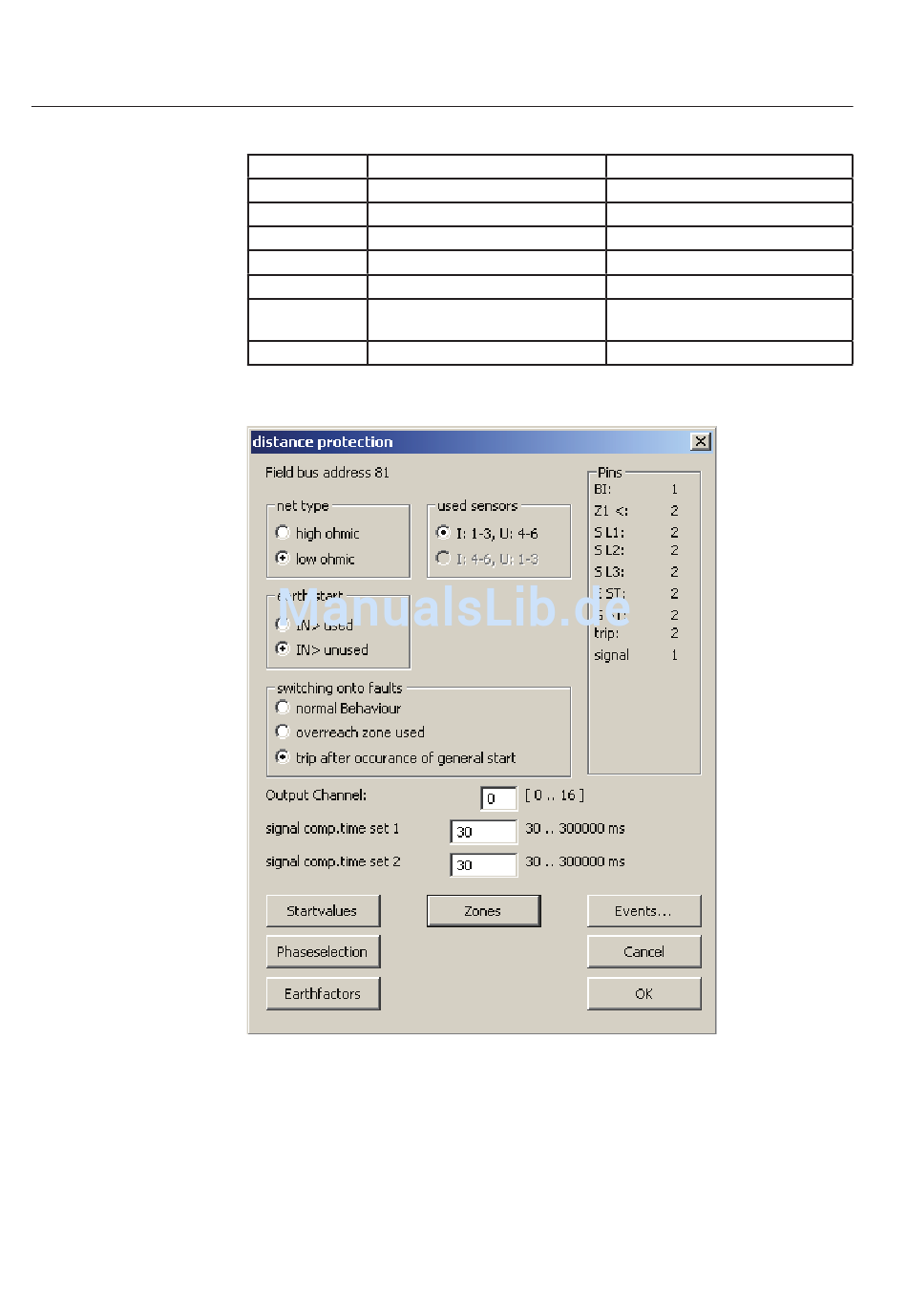

Abb. 6.4.1.2.-1 Allgemein (General)
Ein Ausgangskanal ungleich 0 bedeutet eine direkte Ausführung des Auslösebe-
fehls. Das wiederum bedeutet, dass die zyklische Auswertung des FUPLA über-
sprungen wird.
1MRS757432
Beschreibung
Z1-Signal zum Signalvergleich
Startsignal in L1
Startsignal in L2
Startsignal in L3
Signal für Start Erdung
Generelles Startsignal
Auslösesignal
