Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.1.1.1.-2 Ausgang
Bezeichnung Typ
S L1 Digitales Signal (aktiv ein)
S L2 Digitales Signal (aktiv ein)
S L3 Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
S L1-3 sind die phasenselektiven Startsignale. Das Phasenstartsignal wird aktiviert,
sobald die Startbedingungen für den entsprechenden Phasenstrom erfüllt sind; der
Überstromschutz wird so lange blockiert, bis die Schaltzeit (Time) abgelaufen ist.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen (Einschaltstromsta-
bilisierung) erfüllt sind, der erfasste Maximalstrom den Schwellenwert (Grenzwert
N I>>) überschreitet und die Schaltzeit des entsprechenden Überstromschutzes ab-
gelaufen ist.
Konfi guration

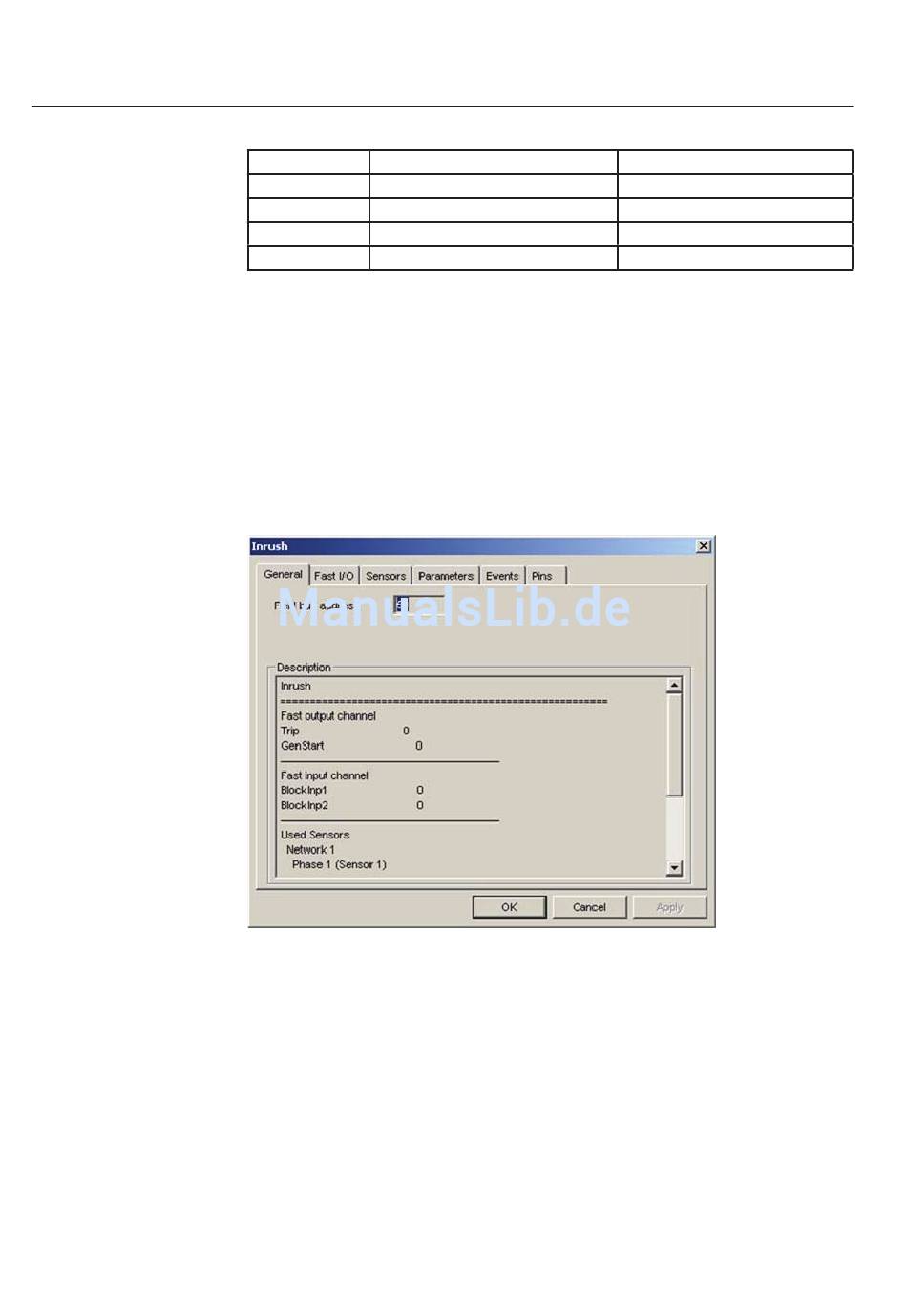

Abb. 6.1.1.2.-1 Allgemein (General)
1MRS757432
Beschreibung
Startsignal von IL1
Startsignal von IL2
Startsignal von IL3
Auslösesignal
A050770
