REF 542plus
6.6.4.1.
6.6.4.2.
276
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Beschreibung des Eingangs/Ausgangs

Tabelle 6.6.4.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.6.4.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald die Frequenz den Einstellschwellenwert
(Startwert bzw. Start Value) überschreitet.
Das TRIP-Signal wird aktiviert, sobald die Startbedingungen erfüllt sind und die
Schaltzeit (Zeit bzw. Time) abgelaufen ist.
Konfi guration

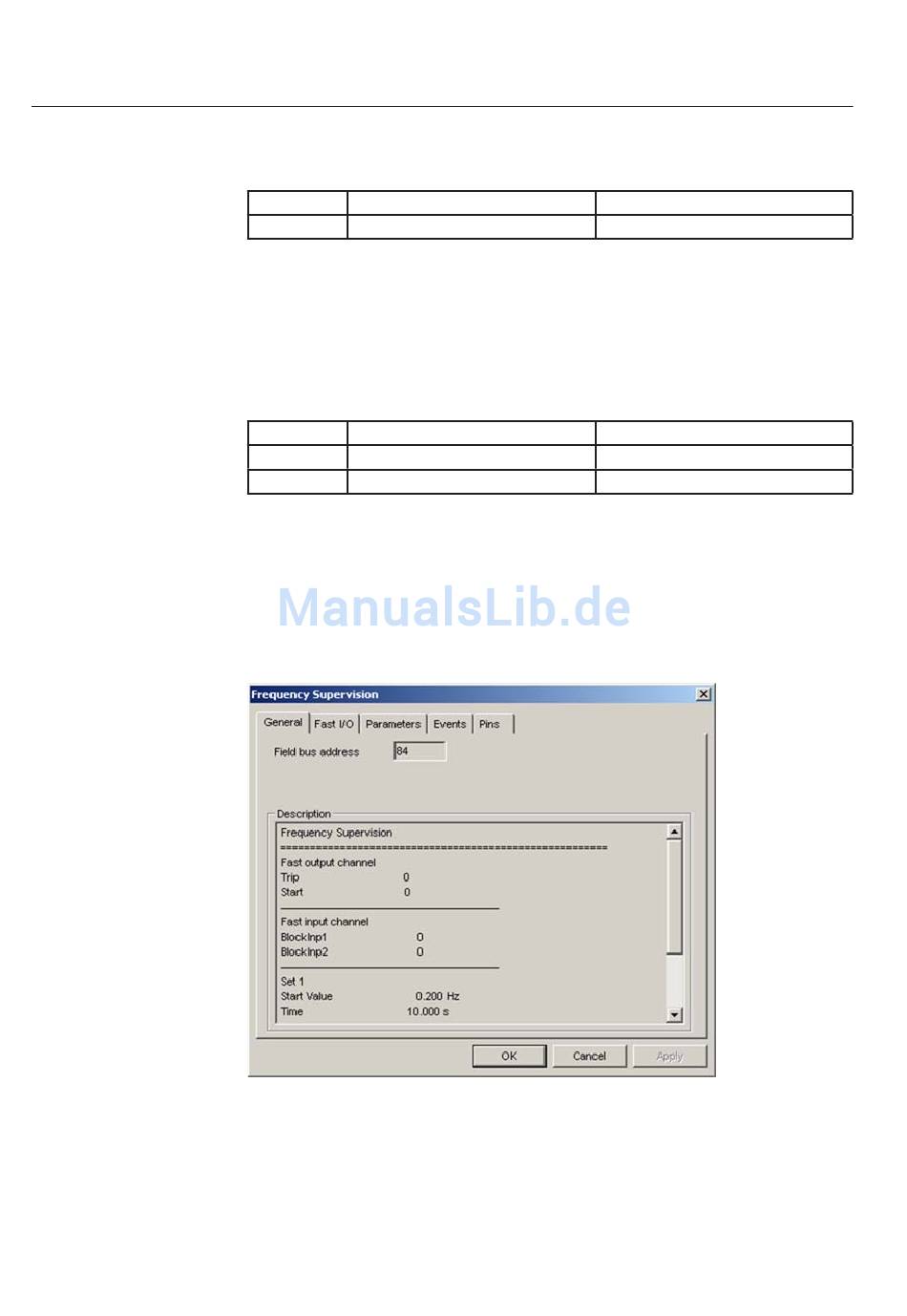

Abb. 6.6.4.2.-1 Allgemein (General)
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
A050918
