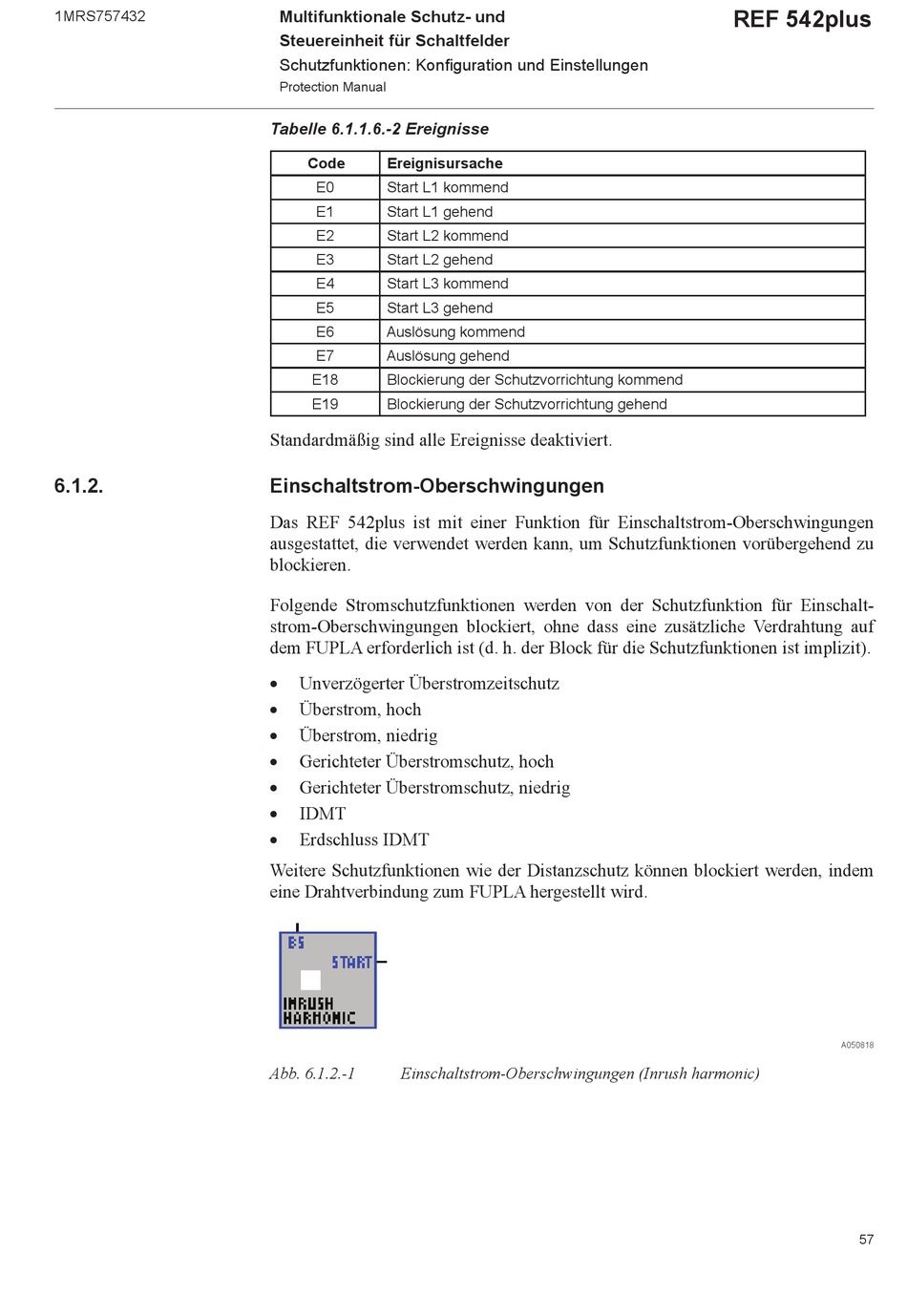

1MRS757432
6.1.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Tabelle 6.1.1.6.-2 Ereignisse
Code Ereignisursache
E0 Start L1 kommend
E1 Start L1 gehend
E2 Start L2 kommend
E3 Start L2 gehend
E4 Start L3 kommend
E5 Start L3 gehend
E6 Auslösung kommend
E7 Auslösung gehend
E18 Blockierung der Schutzvorrichtung kommend
E19 Blockierung der Schutzvorrichtung gehend
Standardmäßig sind alle Ereignisse deaktiviert.

Einschaltstrom-Oberschwingungen

Das REF 542plus ist mit einer Funktion für Einschaltstrom-Oberschwingungen
ausgestattet, die verwendet werden kann, um Schutzfunktionen vorübergehend zu
blockieren.
Folgende Stromschutzfunktionen werden von der Schutzfunktion für Einschalt-
strom-Oberschwingungen blockiert, ohne dass eine zusätzliche Verdrahtung auf
dem FUPLA erforderlich ist (d. h. der Block für die Schutzfunktionen ist implizit).

Unverzögerter Überstromzeitschutz

Überstrom, hoch

Überstrom, niedrig

Gerichteter Überstromschutz, hoch

Gerichteter Überstromschutz, niedrig

IDMT

Erdschluss IDMT
Weitere Schutzfunktionen wie der Distanzschutz können blockiert werden, indem
eine Drahtverbindung zum FUPLA hergestellt wird.
Abb. 6.1.2.-1 Einschaltstrom-Oberschwingungen (Inrush harmonic)
REF 542plus
A050818
57
