Messmethode

Die Schutzfunktion für Einschaltstrom-Oberschwingungen wertet das Verhältnis
zwischen den Stromwerten an der 2. Oberschwingung und bei Grundfrequenz aus.
Auslösekriterien
Wenn für mindestens einen Phasenstrom:
der Strom nicht konstant ist
UND der Stromwert bei Grundfrequenz über dem voreingestellten Mindeststrom-
schwellenwert (d. h. Mindeststromschwellenwert bzw. Min current threshold)
liegt
UND der Stromwert unter dem voreingestellten Maximalstromschwellenwert (d. h.
Fehlerstromschwellenwert bzw. Fault current threshold) liegt
UND das Verhältnis der Oberschwingungen zwischen den Stromwerten an der
2. Oberschwingung und bei Grundfrequenz den voreingestellten Schwellenwert
(d. h. Schwellenwert für den Oberschwingungsanteil bzw. Harmonic ratio thres-
hold) überschreitet,
dann wird die Schutzfunktion gestartet und das Startsignal wird aktiviert.

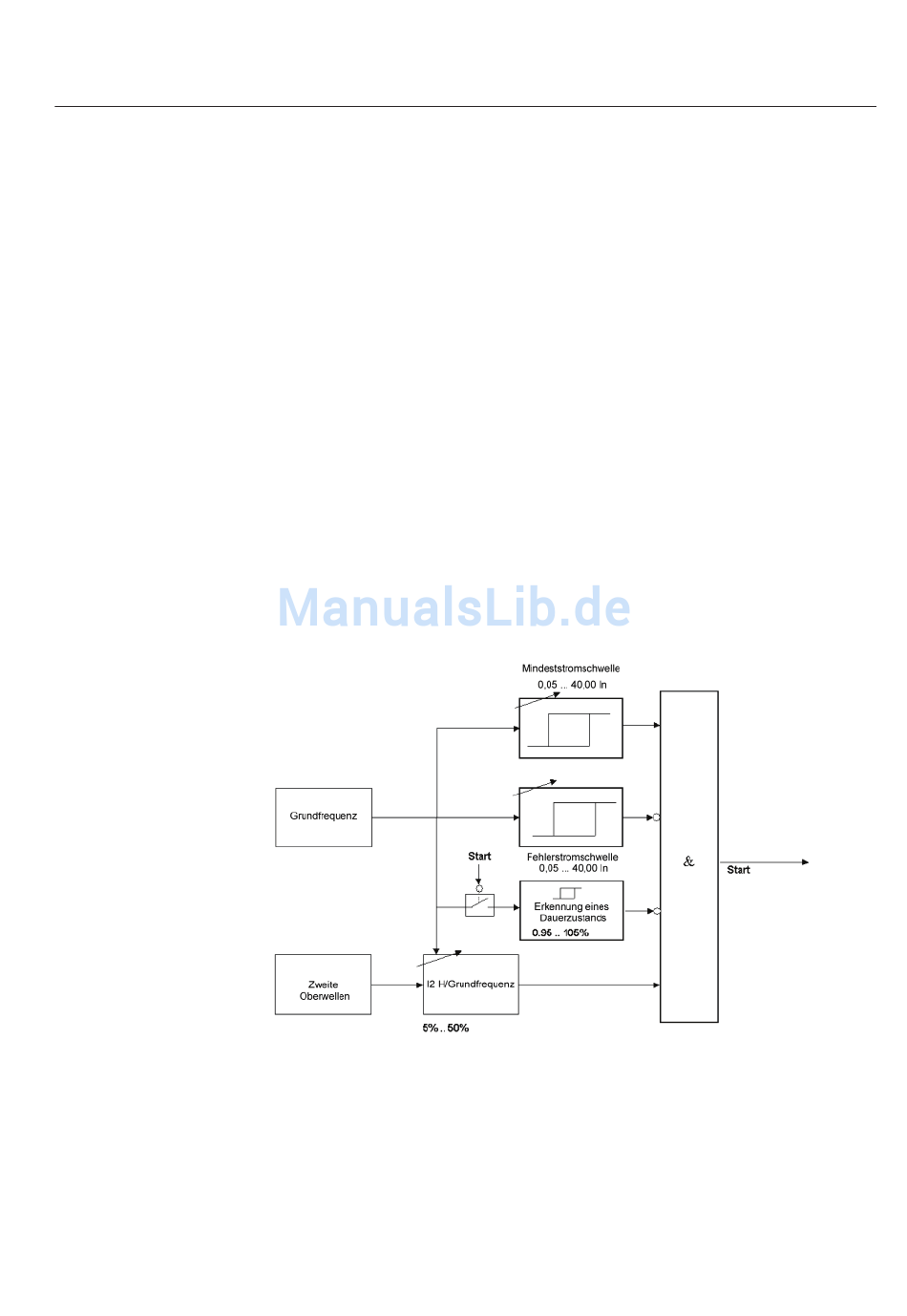

Die Startkriterien sind im folgenden Ablaufdiagramm dargestellt:
Die Schutzfunktion verbleibt so lange im START-Status, bis für mindestens eine
Phase die oben beschriebenen Bedingungen (konstanter Status ausgenommen) er-
füllt sind. Sie fällt mit einer Verzögerung von 10 ms in den passiven Status zurück,
wenn:
für alle Phasen mindestens eine Bedingung unter 0,95 des Einstellschwellenwertes
(d. h. Mindeststromschwellenwert bzw. Min Current threshold oder Schwellen-
wert für den Oberschwingungsanteil bzw. Harmonic ratio threshold) fällt
