1MRS757432
4.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

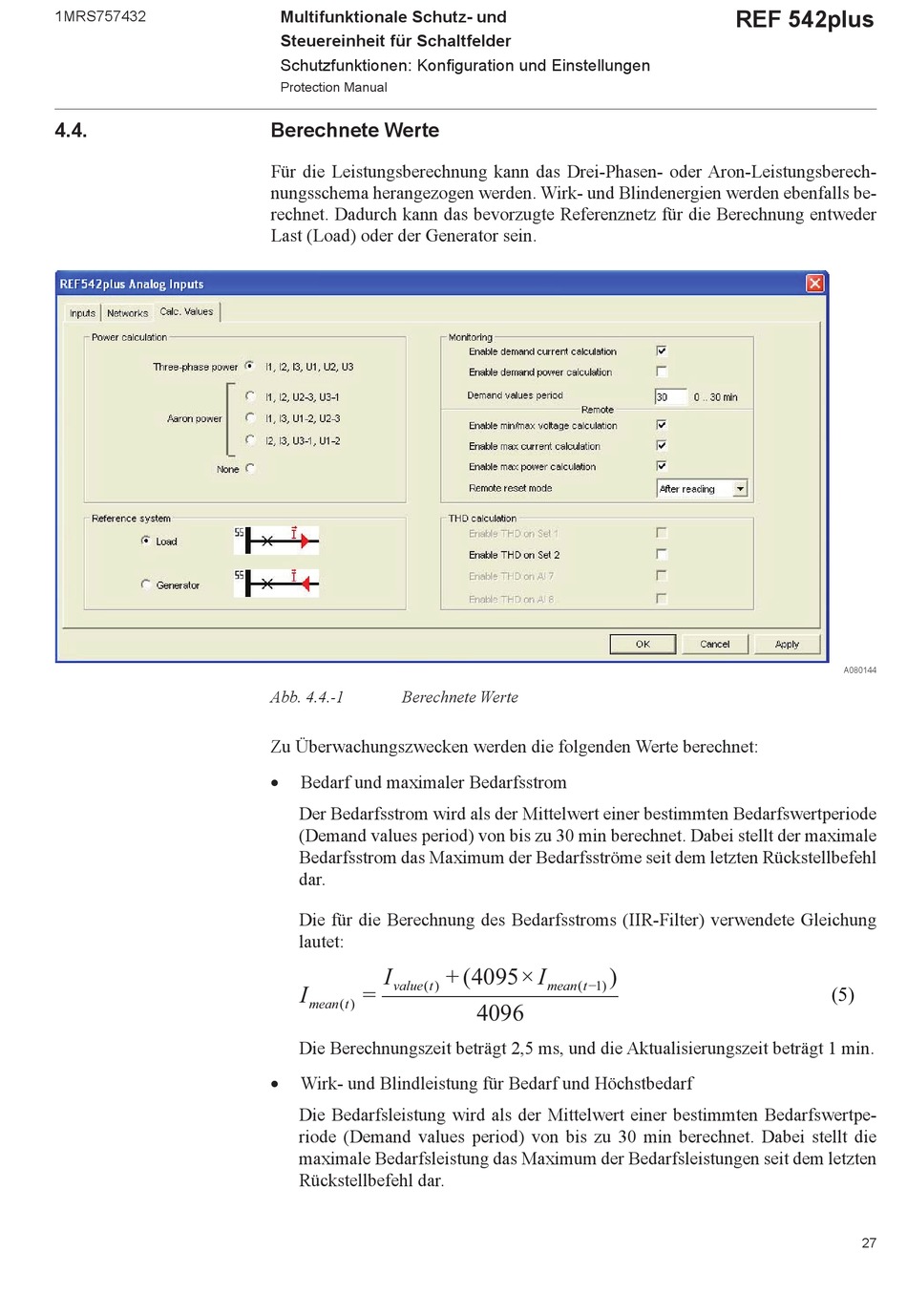

Berechnete Werte

Für die Leistungsberechnung kann das Drei-Phasen- oder Aron-Leistungsberech-
nungsschema herangezogen werden. Wirk- und Blindenergien werden ebenfalls be-
rechnet. Dadurch kann das bevorzugte Referenznetz für die Berechnung entweder
Last (Load) oder der Generator sein.
Abb. 4.4.-1 Berechnete Werte
Zu Überwachungszwecken werden die folgenden Werte berechnet:

Bedarf und maximaler Bedarfsstrom
Der Bedarfsstrom wird als der Mittelwert einer bestimmten Bedarfswertperiode
(Demand values period) von bis zu 30 min berechnet. Dabei stellt der maximale
Bedarfsstrom das Maximum der Bedarfsströme seit dem letzten Rückstellbefehl
dar.
Die für die Berechnung des Bedarfsstroms (IIR-Filter) verwendete Gleichung
lautet:
I
value t ( )
I =
mean t ( )
Die Berechnungszeit beträgt 2,5 ms, und die Aktualisierungszeit beträgt 1 min.

Wirk- und Blindleistung für Bedarf und Höchstbedarf
Die Bedarfsleistung wird als der Mittelwert einer bestimmten Bedarfswertpe-
riode (Demand values period) von bis zu 30 min berechnet. Dabei stellt die
maximale Bedarfsleistung das Maximum der Bedarfsleistungen seit dem letzten
Rückstellbefehl dar.
+ ( 4095 × I )
mean t ( − 1 )
4096
REF 542plus
A080144
(5)
27
