REF 542plus
6.6.7.1.
6.6.7.2.
294
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Beschreibung des Eingangs/Ausgangs

Tabelle 6.6.7.1.-1 Eingang
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.6.7.1.-2 Ausgänge
Bezeichnung Typ
Start L1 Digitales Signal (aktiv ein)
Start L2 Digitales Signal (aktiv ein)
Start L3 Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
S L1-3 sind die phasenselektiven Startsignale. Das Phasenstartsignal wird aktiviert,
sobald die Startbedingungen für den entsprechenden Phasenstrom erfüllt sind.
Das TRIP-Signal wird aktiviert, sobald mindestens für einen Phasenstrom die Start-
bedingungen erfüllt sind und die Schaltzeit abgelaufen ist.
Konfi guration

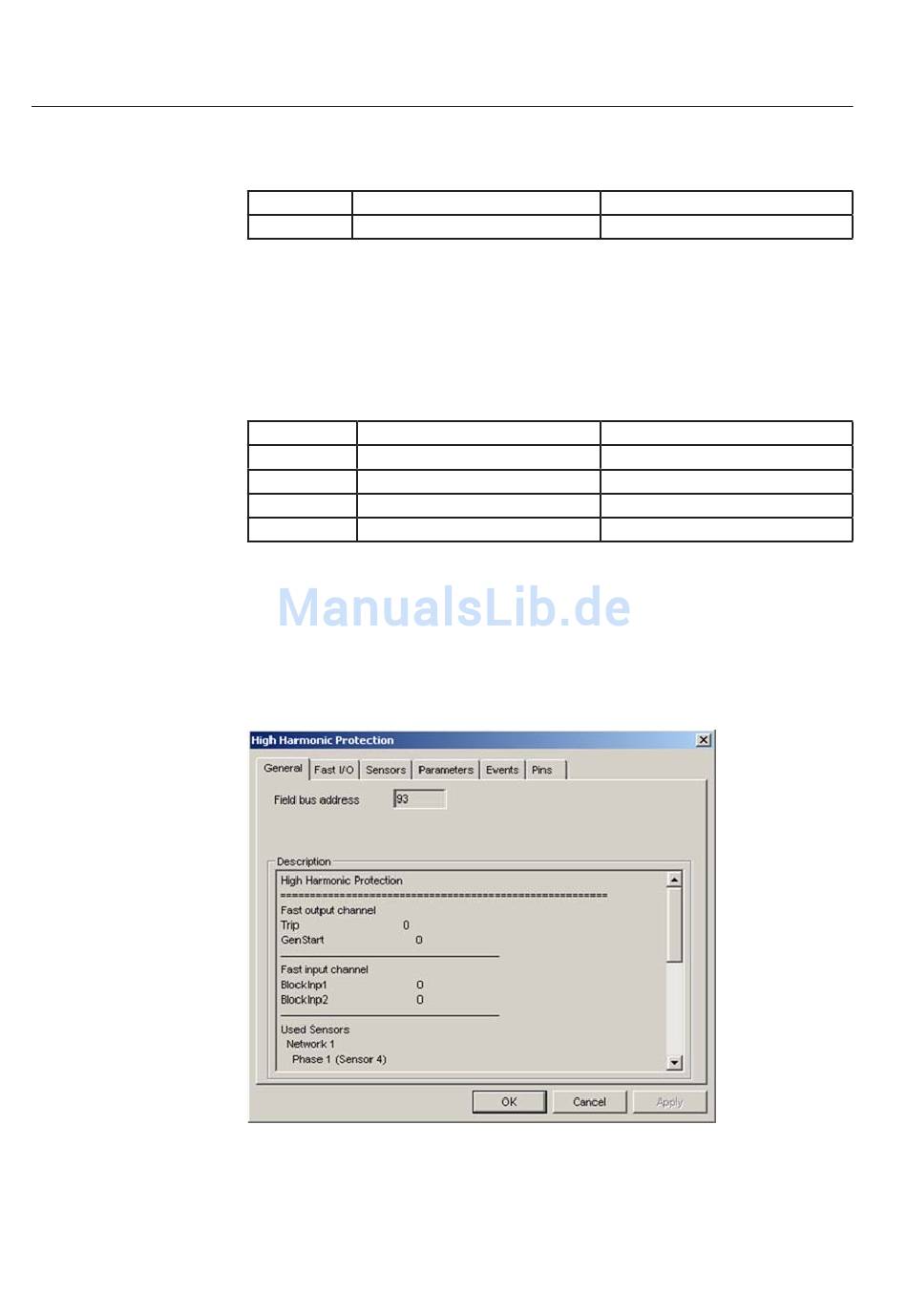

Abb. 6.6.7.2.-1 Allgemein (General)
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal von IL1
Startsignal von IL2
Startsignal von IL3
Auslösesignal
A050937
