Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

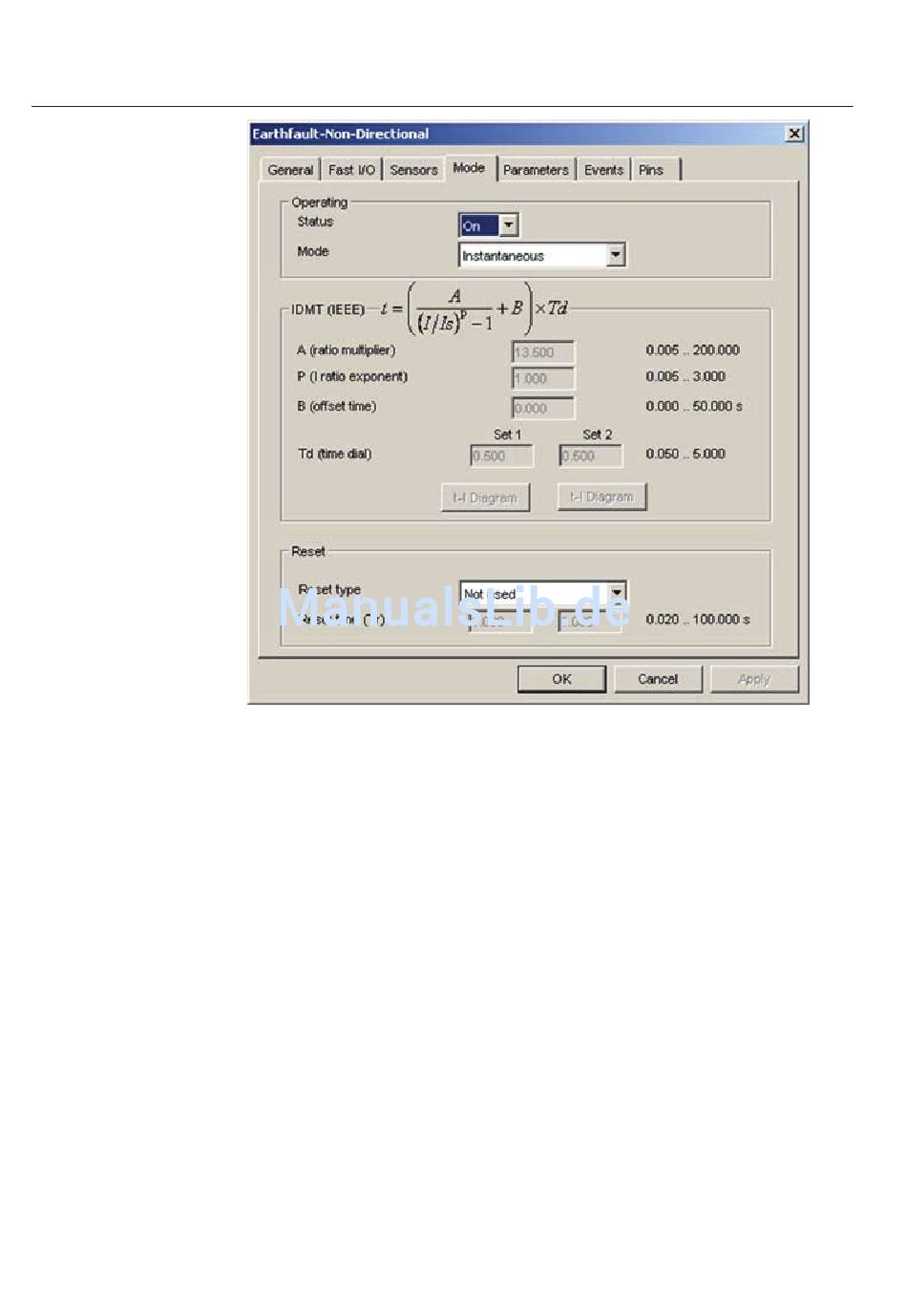

Abb. 6.1.8.2.-4 Modus (Mode)
Status: Modus des Schaltstatus ein oder aus
Modus (Mode): Modus für Erdschluss, unverzögert, defi nitive oder inverse Zeit
IDMT (IEEE): Frei programmierbare Umkehrzeitkurve gemäß Gleichung
A,P,B, Td: Parameter für die frei programmierbare Umkehrzeitkurve
t-I-Diagramm
(t-I Diagram): Diagramm der Auslösekennlinie mit Umkehrzeit
Rückstelltyp
(Reset type): Modus der Rückstellzeit
Rückstellzeit
(Reset time): Timer zum Zurücksetzen sobald Startstrombedingung nicht mehr
erfüllt
