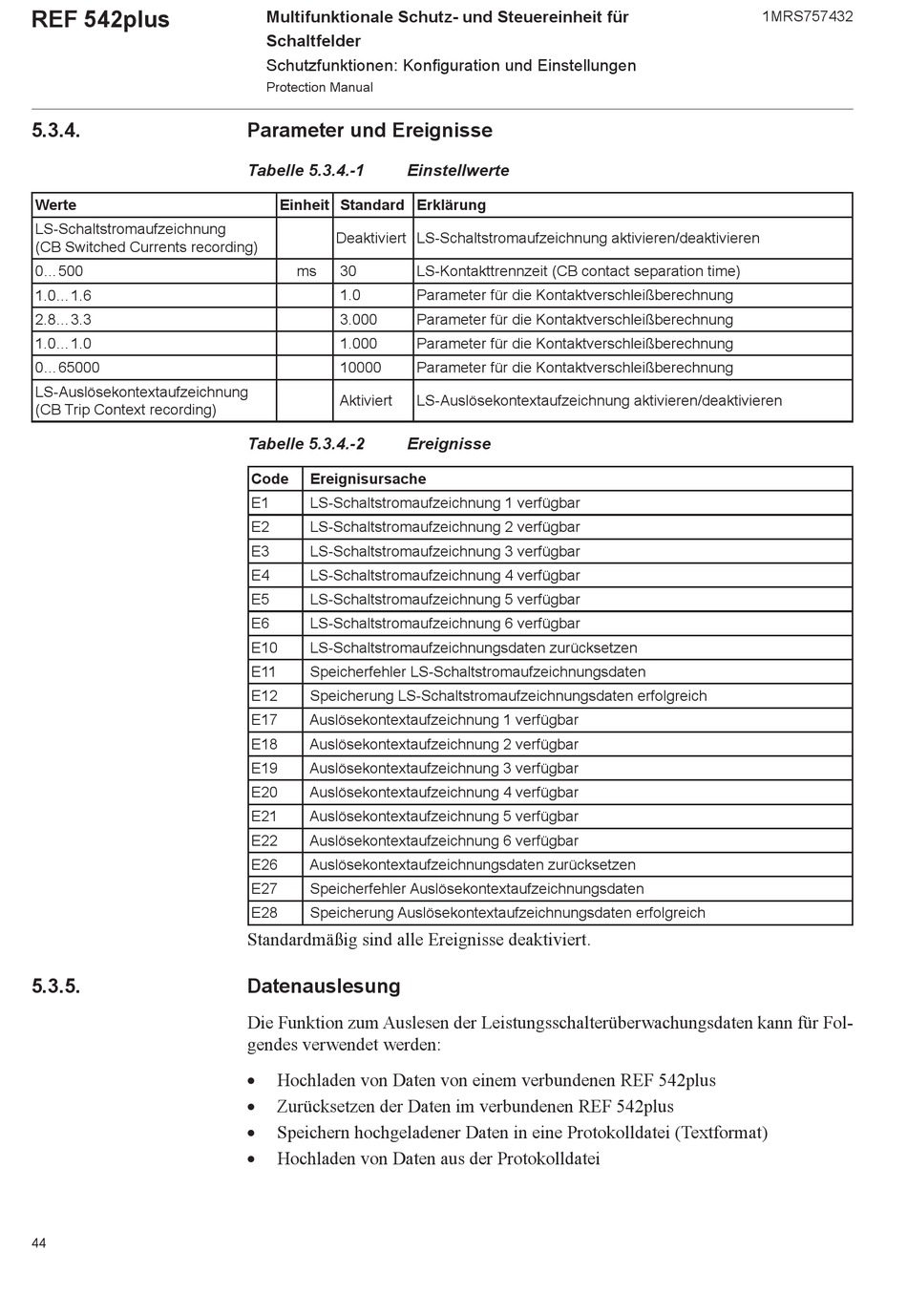

REF 542plus
5.3.4.
Werte
LS-Schaltstromaufzeichnung
(CB Switched Currents recording)
0...500
1.0...1.6
2.8...3.3
1.0...1.0
0...65000
LS-Auslösekontextaufzeichnung
(CB Trip Context recording)
5.3.5.
44
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Parameter und Ereignisse

Tabelle 5.3.4.-1 Einstellwerte
Einheit Standard Erklärung
Deaktiviert LS-Schaltstromaufzeichnung aktivieren/deaktivieren
ms 30 LS-Kontakttrennzeit (CB contact separation time)
1.0 Parameter für die Kontaktverschleißberechnung
3.000 Parameter für die Kontaktverschleißberechnung
1.000 Parameter für die Kontaktverschleißberechnung
10000 Parameter für die Kontaktverschleißberechnung
Aktiviert LS-Auslösekontextaufzeichnung aktivieren/deaktivieren
Tabelle 5.3.4.-2 Ereignisse
Code Ereignisursache
E1 LS-Schaltstromaufzeichnung 1 verfügbar
E2 LS-Schaltstromaufzeichnung 2 verfügbar
E3 LS-Schaltstromaufzeichnung 3 verfügbar
E4 LS-Schaltstromaufzeichnung 4 verfügbar
E5 LS-Schaltstromaufzeichnung 5 verfügbar
E6 LS-Schaltstromaufzeichnung 6 verfügbar
E10 LS-Schaltstromaufzeichnungsdaten zurücksetzen
E11 Speicherfehler LS-Schaltstromaufzeichnungsdaten
E12 Speicherung LS-Schaltstromaufzeichnungsdaten erfolgreich
E17 Auslösekontextaufzeichnung 1 verfügbar
E18 Auslösekontextaufzeichnung 2 verfügbar
E19 Auslösekontextaufzeichnung 3 verfügbar
E20 Auslösekontextaufzeichnung 4 verfügbar
E21 Auslösekontextaufzeichnung 5 verfügbar
E22 Auslösekontextaufzeichnung 6 verfügbar
E26 Auslösekontextaufzeichnungsdaten zurücksetzen
E27 Speicherfehler Auslösekontextaufzeichnungsdaten
E28 Speicherung Auslösekontextaufzeichnungsdaten erfolgreich
Standardmäßig sind alle Ereignisse deaktiviert.

Datenauslesung

Die Funktion zum Auslesen der Leistungsschalterüberwachungsdaten kann für Fol-
gendes verwendet werden:

Hochladen von Daten von einem verbundenen REF 542plus

Zurücksetzen der Daten im verbundenen REF 542plus

Speichern hochgeladener Daten in eine Protokolldatei (Textformat)

Hochladen von Daten aus der Protokolldatei
1MRS757432
