Gerichteter Sektor-Erdschlussschutz

Im REF 542plus können bis zu 10 gerichtete Sektor-Erdschlussschutzfunktionen
(67N Sector) installiert werden. Der Wert der Sektorwinkelbreite (Winkel Δφ zwi-
schen Vektor U0 und der Richtung der maximalen Empfi ndlichkeit) kann im Be-
reich von -180° bis 180° konfi guriert werden. Dadurch kann der gerichtete emp-
fi ndliche Sektor-Erdschlussschutz für jede Art von Massesituation im Netz (isoliert,
geerdet oder kompensiert) verwendet werden.
In Bezug auf die empfi ndliche gerichtete Erdschlussschutzfunktion (67N Sensitive)
ermöglicht die Sektor-Schutzvorrichtung 67N:

multiple Instanzen (1 bis 10 unterschiedliche Stufen),

eine voll konfi gurierbare Sensorschnittstelle, über die I0- und U0-Größen ent-
weder direkt über den zugewiesenen Wandler bezogen oder aus den
von Strom bzw. Spannung errechnet werden können,
komponenten

eine Konfi guration zum Aktivieren/Deaktivieren der Richtung, die als (unge-
richteter) Erdschlussschutz verwendet werden kann,

Startkriterien auf Basis der Neutralleiterstromhöhe oder des Basiswinkels, um
die Richtung der maximalen Empfi ndlichkeit mit einem benutzerdefi nierten
Sektor-Basiswinkel einzustellen,

einen mithilfe eines benutzerdefi nierten Winkels konfi gurierbaren Sektor-Aus-
lösebereich (Sektorwinkelbreite) und

konfi gurierbare Startverzögerungen bei Neutralleiterstrom- und Restspan-
nungsabfällen, um einen stabile Auslösung der Schutzvorrichtung bei transien-
ten, also intermittierenden Lichtbogenphänomenen zu ermöglichen.

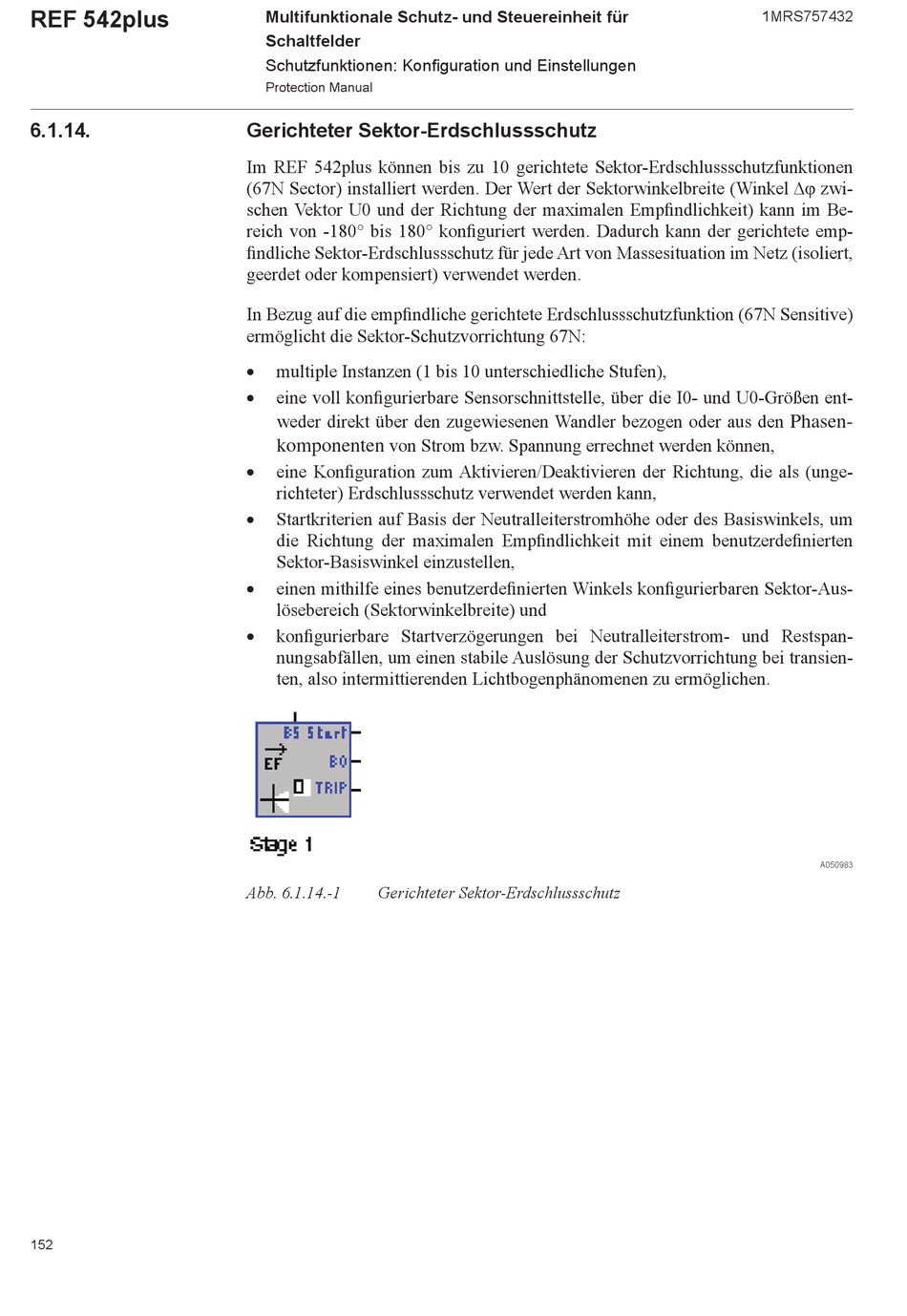

Abb. 6.1.14.-1 Gerichteter Sektor-Erdschlussschutz
