REF 542plus
6.4.2.
6.4.2.1.
216
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Standardmäßig sind alle Ereignisse deaktiviert.

Distanzschutz V2

Der Distanzschutz V2 wird mit der Release 3.0 (ab Version V4F08x) eingeführt und
dient dem Schutz eines dreiphasigen vernetzten Mittelspannungsnetzes oder eines
einfachen Hochspannungsnetzes. Er ist so ausgelegt, dass er auch zum Schutz eines
einphasigen oder zweiphasigen Eisenbahnnetzes verwendet werden kann. In dem
Fall kann er zwei Netze gleichzeitig schützen.
Der erste Funktionsblock dient der Erkennung von generellen Fehlern. Der zweite
Funktionsblock kann vom Schutzschema nach Bedarf für die einhergehenden Zo-
nen konfi guriert werden.

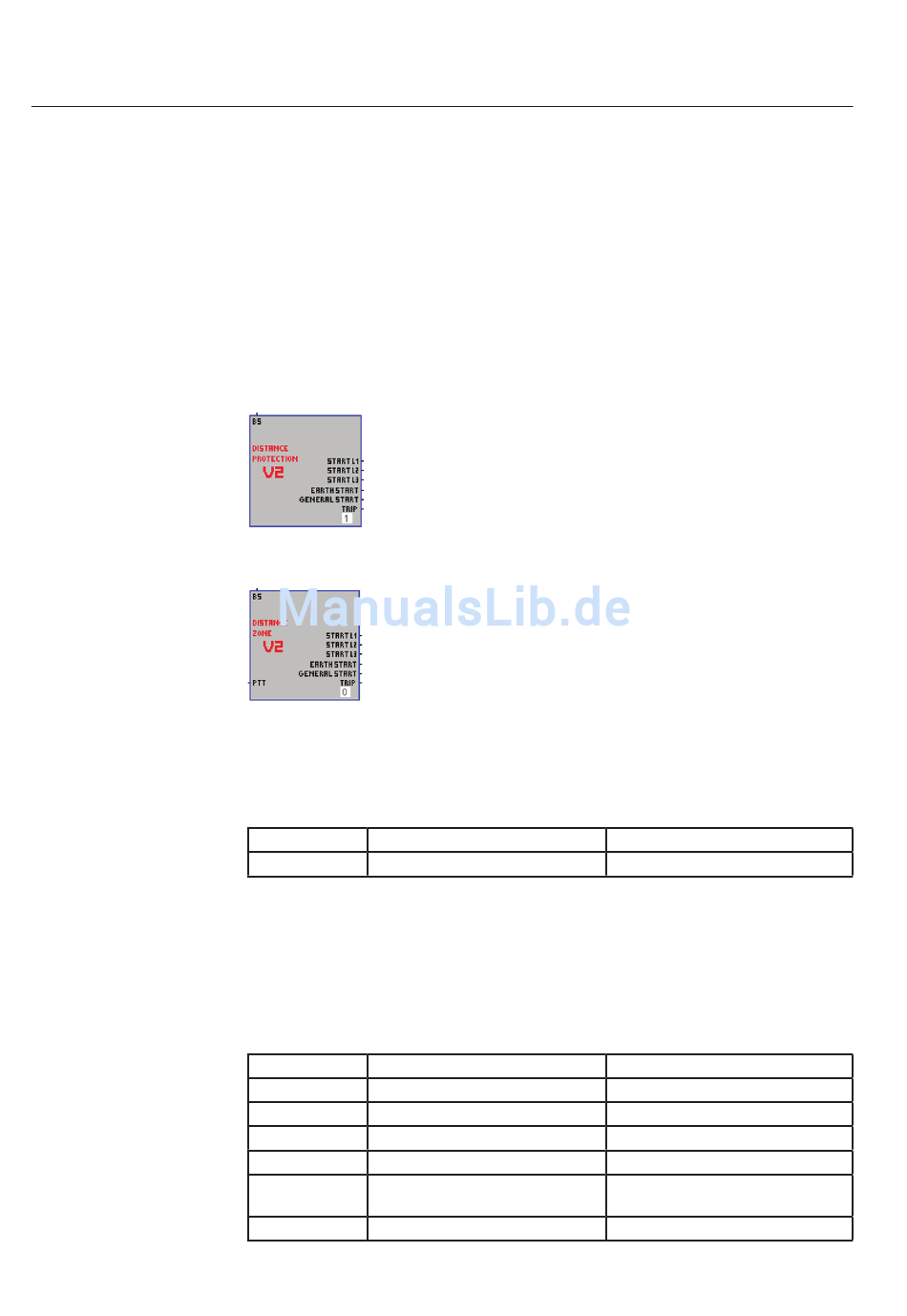

Abb. 6.4.2.-1 Allgemeine Fehlererkennungsfunktion des Distanzschutzes
Abb. 6.4.2.-2 Distanzschutzzone (für bis zu acht Distanzzonen konfi gurierbar)

Beschreibung des Eingangs/Ausgangs

Tabelle 6.4.2.1.-1 Eingänge, allgemeine Fehlererkennung
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Schutzfunktion unabhängig von ihrem Status
zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Potenzial (aus)
aufweisen und (gegebenenfalls) die erforderlichen Ereignisse generieren sowie alle
internen Register und Taktgeber gelöscht werden. Die Schutzfunktion bleibt im Ru-
hezustand, bis das BL-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.4.2.1.-2 Ausgänge, allgemeine Fehlererkennung
Bezeichnung Typ
START L1 Digitales Signal (aktiv ein)
START L2 Digitales Signal (aktiv ein)
START L3 Digitales Signal (aktiv ein)
EARTH START Digitales Signal (aktiv ein)
GENERAL
Digitales Signal (aktiv ein)
START
TRIP Digitales Signal (aktiv ein)
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal in L1
Startsignal in L2
Startsignal in L3
Signal für Start Erdung
Generelles Startsignal
Auslösesignal
A090046
A090048
