1MRS757432
5.1.6.
5.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual

Parameter und Ereignisse

Tabelle 5.1.6.-1 Einstellwerte
Parameter Werte
Startwert
(Start value, 0.30 ... 0.90
PPS)
Zeitverzöge-
rung 30 ... 30000
(Time delay)
Startwert
(Start value, 0.05 ... 0.40
NPS)
Zeitverzöge-
rung 30 ... 30000
(Time delay)
Tabelle 5.1.6.-2 Ereignisse
Code Ereignisursache
E0 Warnsignal aktiv
E1 Warnsignal abgebrochen
E6 Ausfallsignal aktiv
E7 Ausfallsignal wieder inaktiv
E18 Funktionsblockierungssignal aktiv
E19 Funktionsblockierungssignal wieder inaktiv
Standardmäßig sind alle Ereignisse deaktiviert.

Blindleistungsregler

Der Blindleistungsregler dient der Regelung des Blindleistungsausgleichs in Strom-
netzen. Die Höhe der Blindleistung im Netz wird vom gemessenen Leistungsfaktor
abgeleitet. Folglich überwacht der Blindleistungsregler den Leistungsfaktor perma-
nent, der als Verhältnis der Effektivleistung zur Wirkleistung defi niert wird. Der
PFC (Performance Factor Controller bzw. Blindleistungsregler) steuert das Ein-
bzw. Ausschalten der verfügbaren Kondensatorbatterien, um das eingestellte Ziel
des Leistungsfaktors zu erreichen.

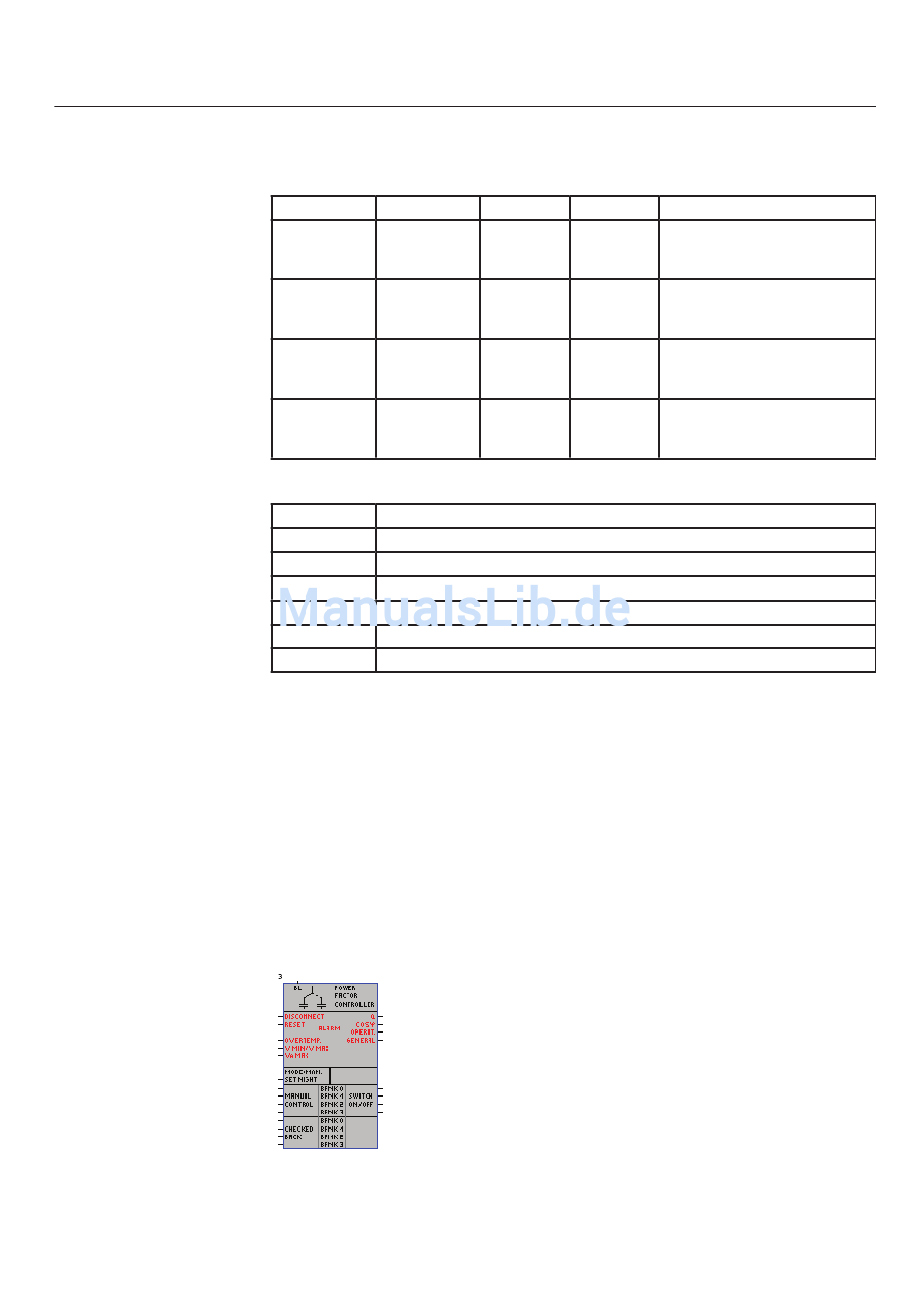

Abb. 5.2.-1 Blindleistungsregler (Power factor controller)
Einheit Standard
Zu unterschreitender PPS-
In oder Un 0.85
Schwellenwert.
Zeitverzögerung von
ms 1000 Starbedingung (Warning-
Signal) bis Failing-Signal.
Zu überschreitender NPS-
In oder Un 0.10
Schwellenwert.
Zeitverzögerung von
ms 1000 Starbedingung bis Failing-
Signal.
REF 542plus
Erklärung
A050697
35
