1MRS757432
6.5.1.5.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Wenn mindestens einer der berechneten Differenzialströme Id über dem ver-
zerrungsabhängigen Einstellschwellenwert (festgelegt durch Auslösekennlinie,
Schwellenwertstrom, Leicht verzerrter Regionsschwellenwert, Stark verzerrte Stei-
gung oder Auslösung durch Id>) der entsprechenden Phase liegt, wird bei Bedarf
eine Prüfung der Oberschwingungsstabilisierung durchgeführt.
Liegt der Oberschwingungsgehalt des Differenzialstroms Id über dem eingestell-
ten Schwellenwert (2., 5. Schwellenwert), wird die Schutzfunktion blockiert und
das entsprechende Blockierungssignal aktiviert. Andernfalls wechselt die Funkti-
on in den TRIP-Status und das Auslösesignal wird generiert. Die Blockierung der
Schutzfunktion und die Erzeugung des einhergehenden Signals fi nden statt, wenn
der Oberschwingungsgehalt Id den Einstellschwellenwert für die 2. und 5. Ober-
schwingung überschreitet.
Die Schutzfunktion bleibt im TRIP-Status, wenn mindestens ein Differenzialstrom
über dem Schwellenwert liegt. Sie kehrt in den passiven Status zurück und das
Auslösesignal wird gelöscht, wenn der Differenzialstrom für alle Phasen unter 0,4
des Einstellschwellenwertes sinkt. Um einen Stromvergleich durchzuführen, muss
die Amplitude der Ströme korrigiert werden, um das Transformatorverhältnis aus-
zugleichen. Die Amplitudenkorrektion wird von der Software vorgenommen. Bei-
spielsweise werden im Falle eines Leistungstransformatorschutzes die gemessenen
Stromhöhen auf Primär- und Sekundärseite korrigiert, indem die Differenzialnenn-
werte der Sensoren und die primären und sekundären Nennwerte für die Strompara-
meter berücksichtigt werden.
Auslösekennlinie
Die Auslösekennlinie der Transformatordifferenzialschutzfunktion ist eine dreistu-
fi ge Kennlinie. In der folgenden Abbildung wird die Kennlinie dargestellt.

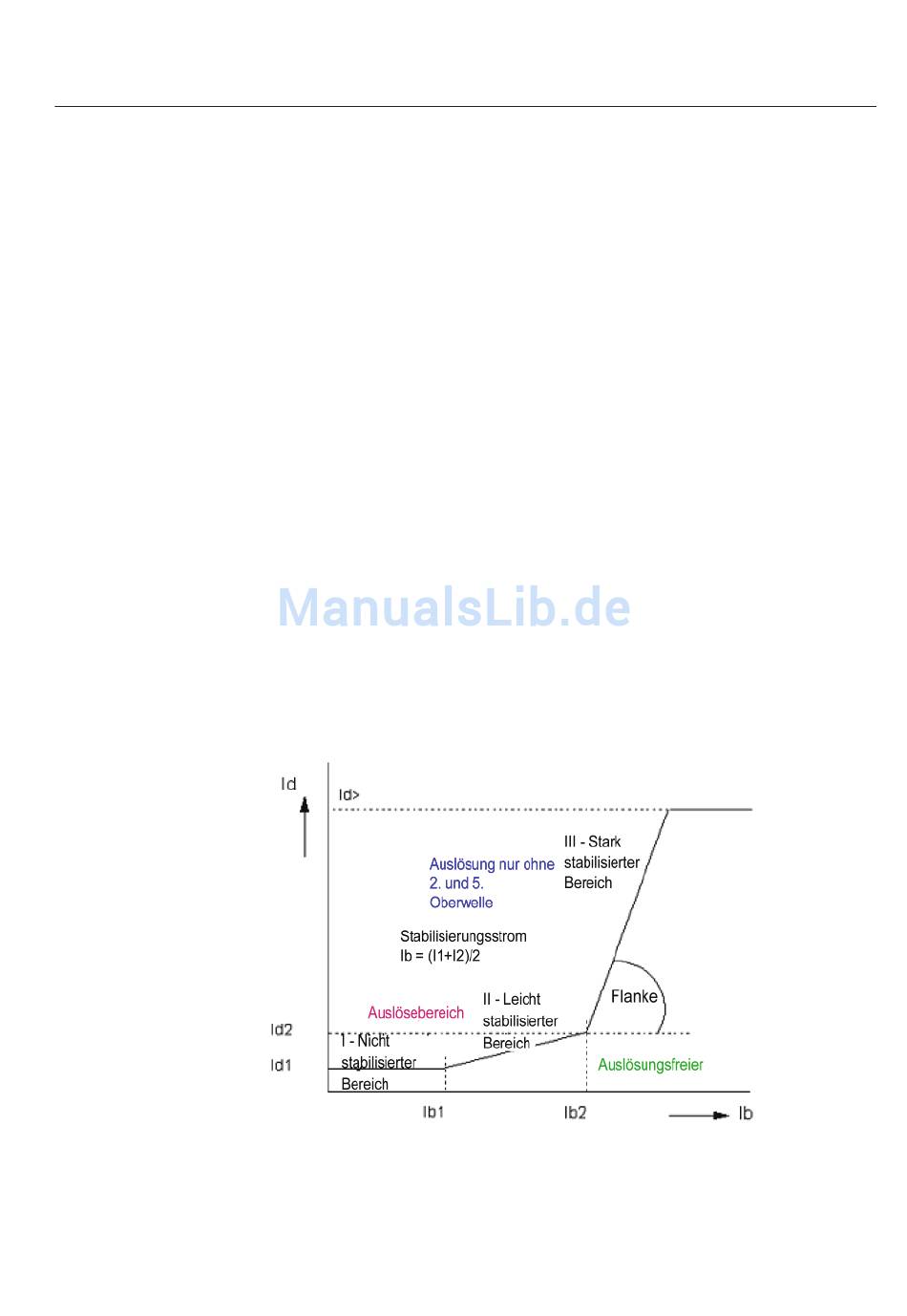

Abb. 6.5.1.5.-1 Auslösekennlinie der Transformatordifferenzialschutzfunktion
REF 542plus
A050858
