Code Ereignisursache
E16 Cos-phi-Warnung kommend
E17 Cos-phi-Warnung gehend
E18 Alarm Q kommend
E19 Alarm Q gehend
E20 Warnung Schaltzyklus
E21 Alarm/Rückstellung
E22 Blockierungssignal kommend
E23 Blockierungssignal gehend
E24 Manueller Schaltmodus
E25 Automatischer Schaltmodus
E26 Nachtmodus
E27 Tagmodus
Leistungsschalterüberwachung
Mithilfe der LS-Überwachung kann durch eine Berechnung des Schaltstroms der
Verschleißzustand der Kontakte überwacht werden, um durch das Abspeichern der
konfi gurierten Messungen im Fall einer LS-Auslösung eine Fehleranalyse zu ver-
einfachen.
Konfi guration

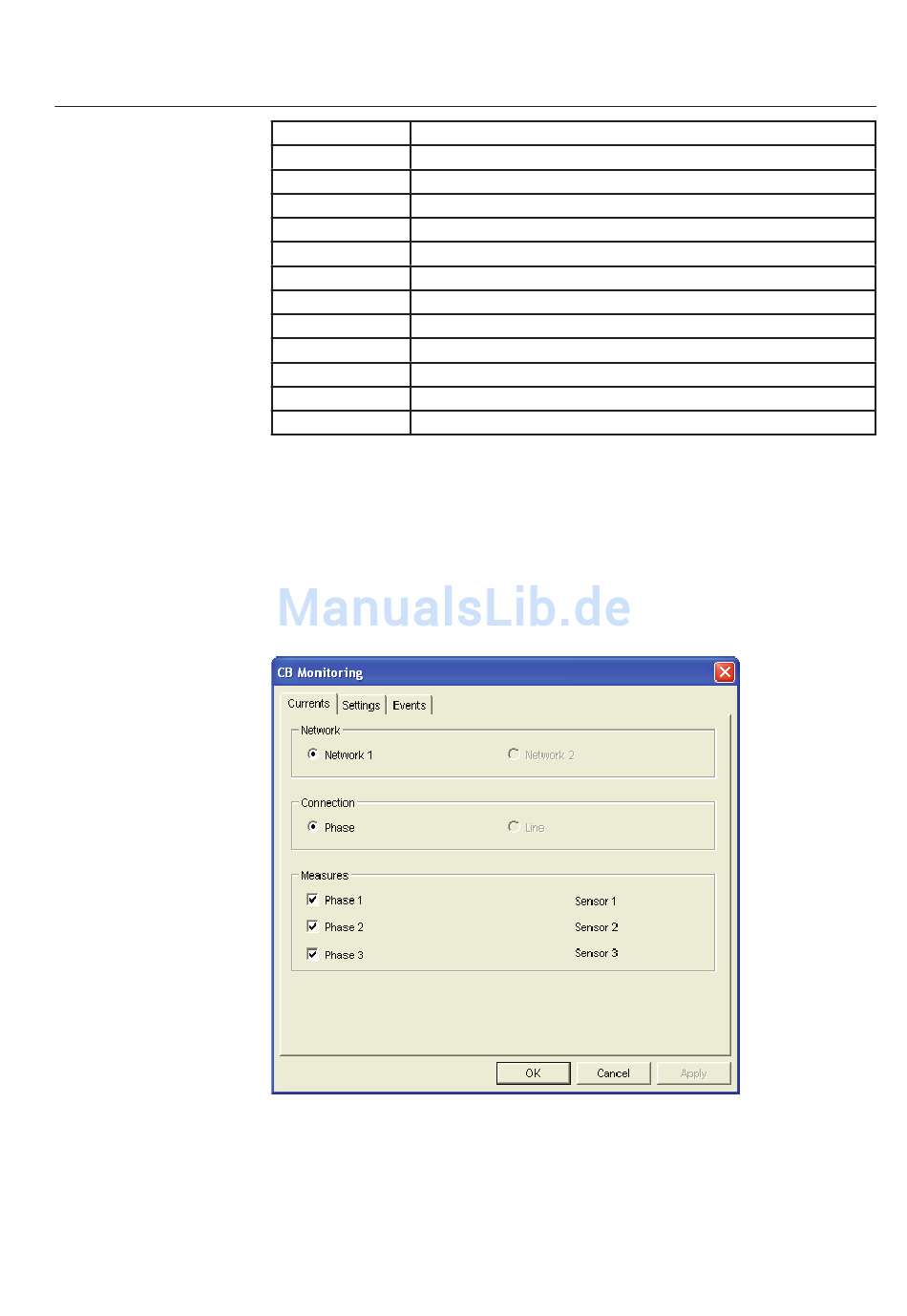

Abb. 5.3.1.-1 Ströme (Currents)
Zur Berechnung der LS-Schaltströme verwendete Stromsensoren.
