REF 542plus
6.5.2.
6.5.2.1.
250
Multifunktionale Schutz- und Steuereinheit für
Schaltfelder
Schutzfunktionen: Konfi guration und Einstellungen
Protection Manual
Code Ereignisursache
E18 Blockierungssignal der Schutzvorrichtung aktiv
E19 Blockierungssignal der Schutzvorrichtung wieder inaktiv
E20 Blockierungssignal aufgrund 2. Oberschwingung aktiv
E21 Blockierungssignal aufgrund 2. Oberschwingung wieder inaktiv
E24 Blockierungssignal aufgrund 5. Oberschwingung aktiv
E25 Blockierungssignal aufgrund 5. Oberschwingung wieder inaktiv
E26 Generelle Oberschwingungsblockierung kommend
E27 Generelle Oberschwingungsblockierung gehend
Standardmäßig sind alle Ereignisse deaktiviert.

Begrenzter Differenzialschutz

Der begrenzte Differenzialschutz kann als begrenzter Erdschlussschutz zur Erken-
nung und Trennung eines Fehlers im Erdungsnetz des Transformators verwendet
werden.

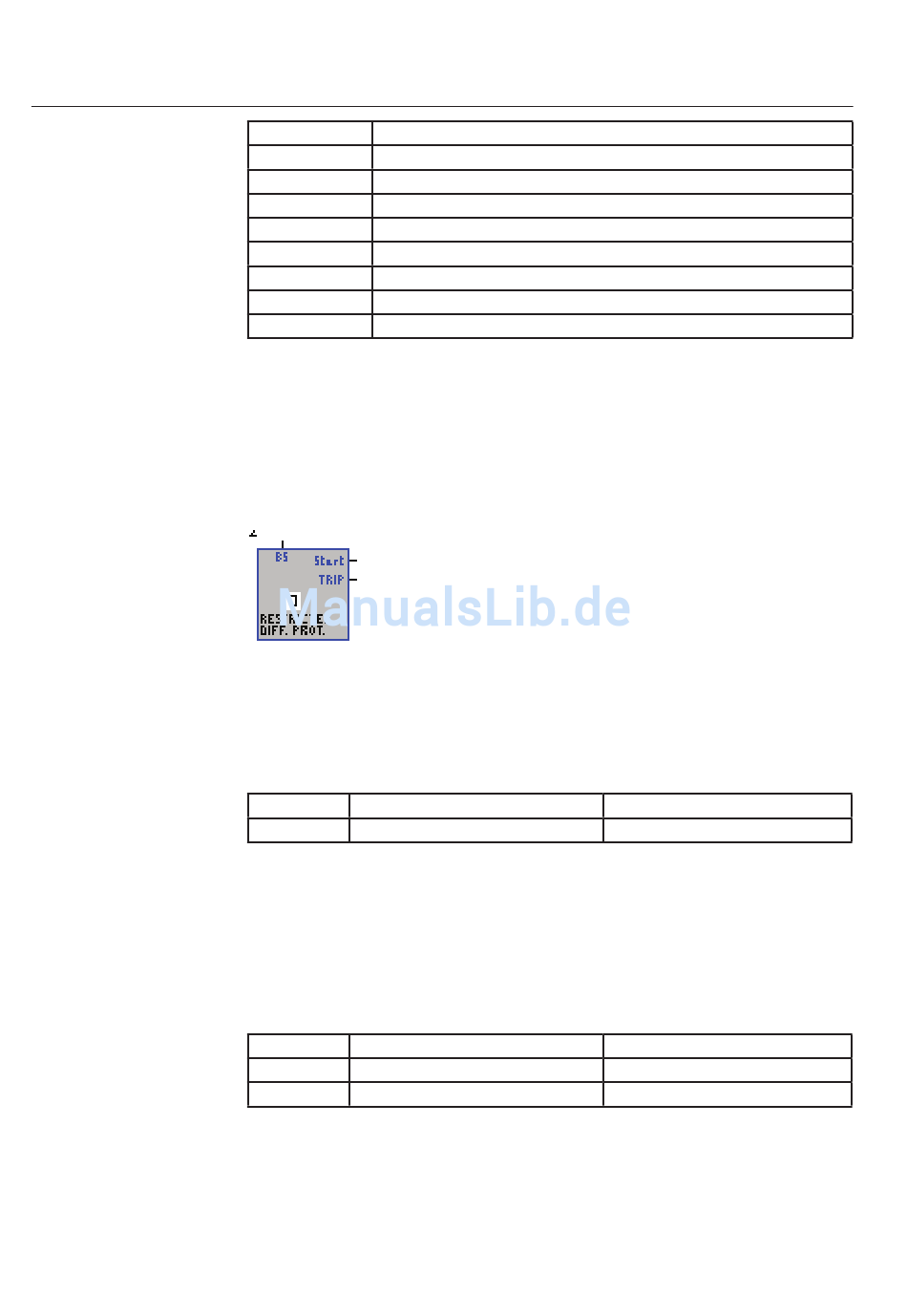

Abb. 6.5.2.-1 Begrenzter Differenzialschutz

Beschreibung des Eingangs/Ausgangs

Tabelle 6.5.2.1.-1 Eingänge
Bezeichnung Typ
BS Digitales Signal (aktiv ein)
Sobald das BS-Signal aktiviert wird, wird die Schutzfunktion unabhängig von ih-
rem Status zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges Poten-
zial aufweisen und gegebenenfalls die erforderlichen Ereignisse generieren sowie
alle internen Register und Timer gelöscht werden. Die Schutzfunktion bleibt im
Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus) aufweist.
Tabelle 6.5.2.1.-2 Ausgänge
Bezeichnung Typ
Start Digitales Signal (aktiv ein)
TRIP Digitales Signal (aktiv ein)
Das Startsignal wird aktiviert, sobald der Differenzialstrom Id den Einstellschwel-
lenwert überschreitet.
Das TRIP-Signal wird aktiviert, sobald die Start- und Auslösebedingungen erfüllt
sind und die Schaltzeit (Zeit bzw. Time) abgelaufen ist.
1MRS757432
Beschreibung
Blockierungssignal
Beschreibung
Startsignal
Auslösesignal
A050859
