1. Anschluss

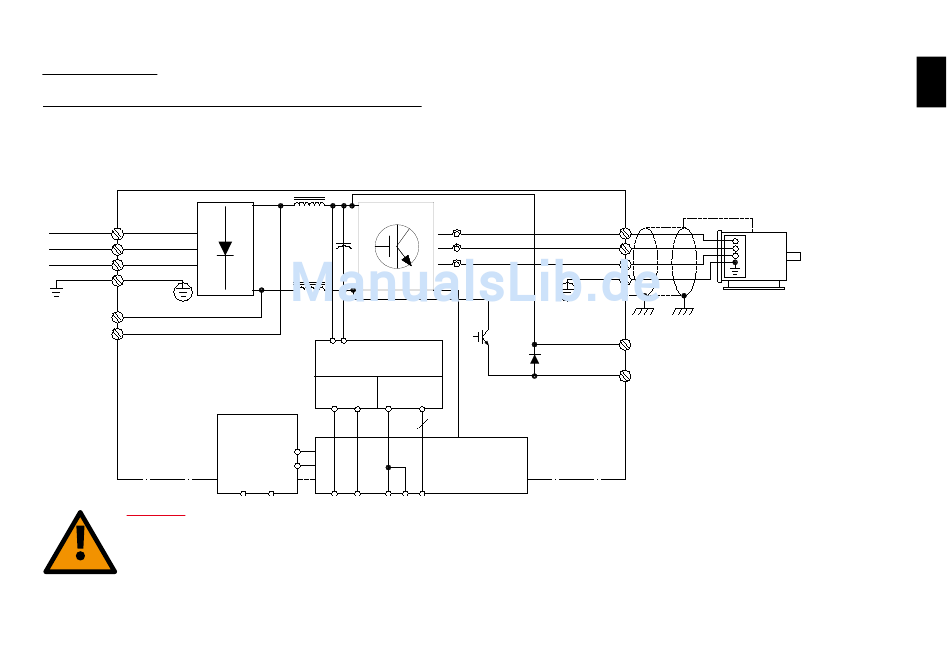

1.1 Übersicht der Leistungs-/Versorgungsklemmen
Netz
91 (L1)
92 (L2)
93 (L3)
95
PE
DC-Bus 88 (-)
89 (+)
Achtung:
Auch nach dem Trennen der Netzversorgung stehen die Zwischenkreiskondensatoren noch sehr lange unter lebensgefähr-
. licher Gleichspannung. Beachten Sie unbedingt die auf dem Gerät oder im Produkthandbuch angegebenen Wartezeiten.
Verwenden Sie zu Ihrer eigenen Sicherheit nur geeignetes Messwerkzeug, z.B. für Messungen an Frequenzumrichtern mit
Netzspannung 380-480 V AC, Messgeräte Kat. III 1000V oder besser (siehe IEC 61010-1).
DC-Zwischenkreis
Integr. Schaltnetzteil
10Vdc 24Vdc
15 mA 200mA
+ - + -
MCB 107
(Option)
(-) (+)
35 36
50 55 12 13
(U) 96
(V) 97
(W) 98
(PE) 99
(R+) 82
(R-) 81
Steuerkarte
20
Motor
Bremswiderstand
(Option)
1
