Anwendungsbeispiele

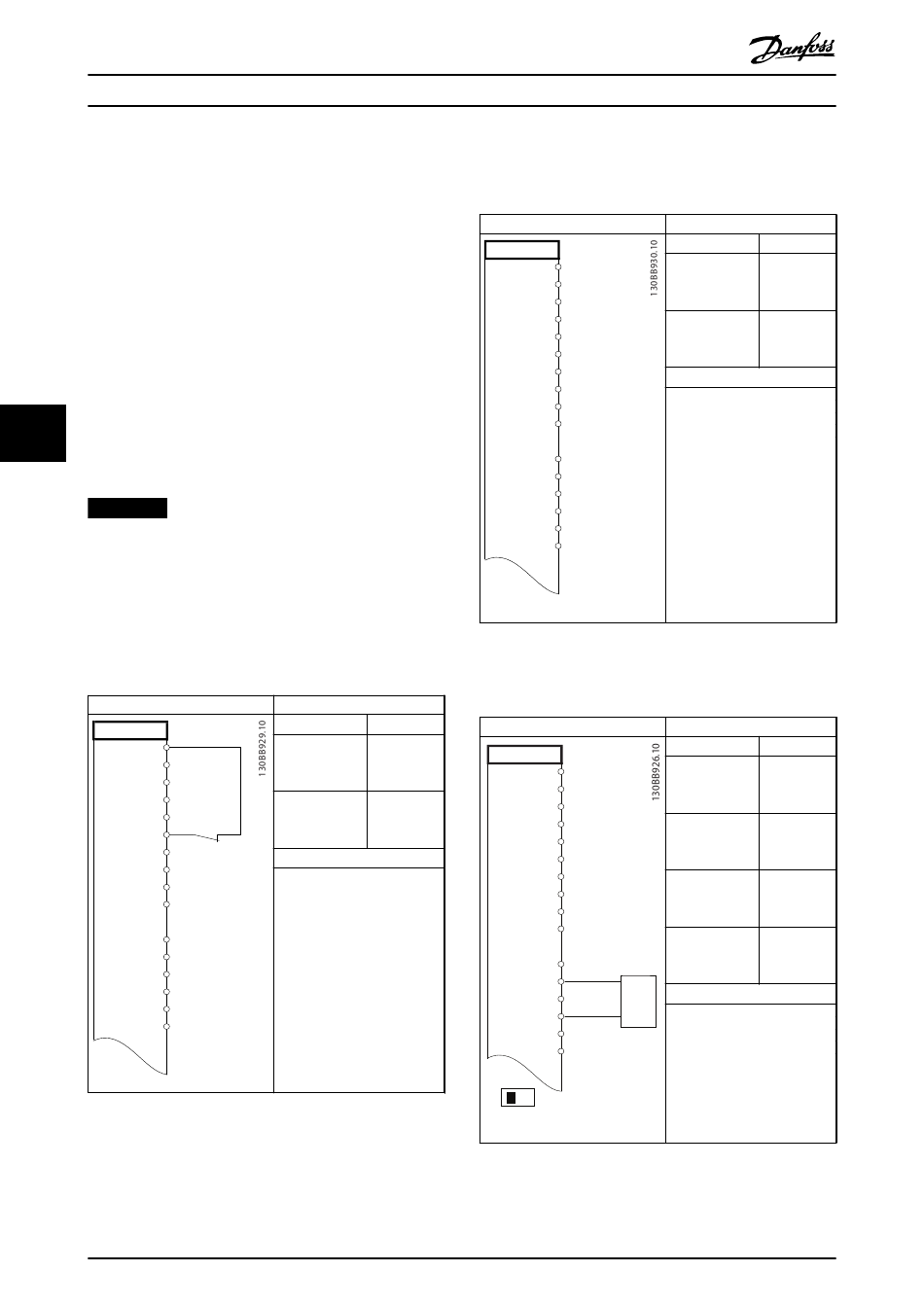

6 Anwendungsbeispiele
6.1 Einführung
Die Beispiele in diesem Abschnitt sollen als Schnellreferenz
für häufige Anwendungen dienen.
•
Parametereinstellungen sind die regionalen
Werkseinstellungen, sofern nicht anders
angegeben (in Parameter 0-03 Ländereinstellungen
ausgewählt).
•
Neben den Zeichnungen sind die Parameter für
die Klemmen und ihre Einstellungen aufgeführt.
6 6
•
Wenn Schaltereinstellungen für die analogen
Klemmen A53 und A54 erforderlich sind, werden
diese ebenfalls dargestellt.
HINWEIS
Um den Frequenzumrichter mit der optionalen Funktion
„Safe Torque Off" in Werkseinstellung zu betreiben,
benötigen Sie ggf. Drahtbrücken zwischen Klemme 12
(oder 13) und Klemme 37.
6.2 Anwendungsbeispiele

6.2.1 Automatische Motoranpassung (AMA)

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.1 AMA mit angeschlossener Kl. 27
44
®
VLT AutomationDrive FC 302
Parameter
Funktion Einstellung
Parameter 1-29 [1]
Autom. Komplette
Motoranpassung AMA
Parameter 5-12 [2]*
Klemme 27 Motorfreilauf
Digitaleingang (inv.)
* = Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe
1-2* Motordaten entsprechend
dem Motor einstellen.
DIN 37 ist eine Option.
Danfoss A/S © 06/2015 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.2 AMA ohne angeschlossene Kl. 27
6.2.2 Drehzahl
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
-10 - +10V
COM
39
U - I
A53
Tabelle 6.3 Analoger Drehzahlsollwert (Spannung)
Parameter
Funktion Einstellung
Parameter 1-29 [1]
Autom. Komplette
Motoranpassung AMA
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Sie müssen Parametergruppe
1-2* Motordaten entsprechend
dem Motor einstellen.
DIN 37 ist eine Option.
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 Hz
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 50 Hz
Klemme 53 Skal.
Max.-Soll/Istwert
* = Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
