6.1.1 Austausch von Bremse und Rotor

Alle Arbeiten dürfen nur qualifizierte technische
Fachkräften an einer stehenden Maschine durchführen, die
gegen Wiedereinschalten gesichert ist. Dies gilt auch für
Zusatzstromkreise.
6.1.1.1 Abbildung
6 6
10
9
8
7
1 Rotorbreite, mindestens 5,5 mm
2 Luftspalt, maximal 0,45 mm
3 Befestigungsschrauben
4 Ankerblech
5 Magnet
6 Federn
7 Nabe für Rotor
8 Rotor
9 Reibungsplatte
10 Hohlschrauben
11 Bremsdeckel und -muttern

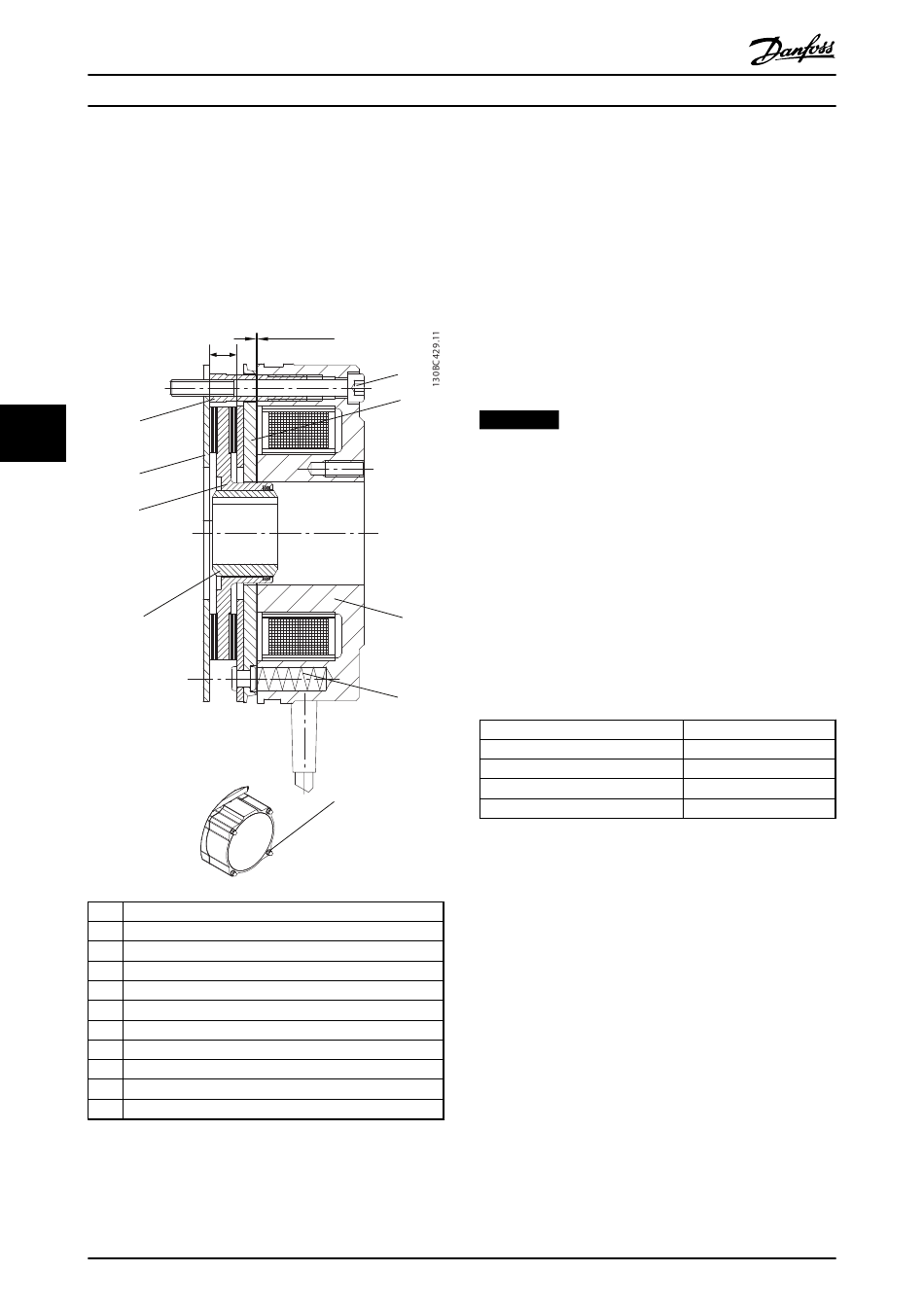

Abbildung 6.1 Bremse und Rotor
20
Produkthandbuch
2
1
11
Danfoss A/S © 08/2014 Alle Rechte vorbehalten.
1. Lösen Sie die Bremse vollständig, indem Sie die
Muttern (11) des Bremsdeckels gegen den Uhrzei-
gersinn aufdrehen.
2. Lösen Sie die Befestigungsschrauben (3) durch
Drehen gegen den Uhrzeigersinn vollständig.
3. Nehmen Sie die installierte Bremse und den
installierten Rotor von der Rotornabe (7) ab.
4. Bringen Sie die neue Bremse und den neuen
Rotor an der Rotornabe (7) an.
5. Ziehen Sie die Befestigungsschrauben (3) an.
3 6. Schließen Sie den Bremsdeckel und ziehen Sie die
Muttern der Abdeckung (11) fest.
4
HINWEIS
Nach dem Austausch des Rotors ist das gesamte
Bremsmoment erst dann wirksam, wenn die Bremsbeläge
des Rotors eingelaufen sind.
Überprüfen Sie vor dem Schließen die Dichtung des
Bremsdeckels und tauschen Sie bei Beschädigungen die
Dichtung aus.
6.1.2 Einstellen des Nennbremsmoments
und Austausch der Federn
5
Sie können das Nennbremsmoment einstellen und kaputte
Federn austauschen. Befolgen Sie zum Öffnen der Bremse
die Anweisungen in Kapitel 6.1.1 Austausch von Bremse und
Rotor als Referenz für das Nennbremsmoment:
6
Nennbremsmoment [Nm]
10
7
6
4
Tabelle 6.2 Nennbremsmoment
Anzahl der Federn
7
5
4
3
