4.10. Parametergruppe 13: Smart Logic

4.10.1. 13-** Smart Logic
Smart Logic (SL) besteht aus frei definierbaren Verknüpfungen und Vergleichern, die beispiels-
weise einem Digitaleingang zugeordnet werden können, und einer Ablaufsteuerung (Smart Logic
Controller). Der SLC ist im Wesentlichen eine Folge benutzerdefinierter Aktionen (siehe Par. 13-52
[x]), die ausgeführt werden, wenn das zugehörige Ereignis (siehe Par. 13-51 [x]) als
mittelt wird.
4
Ereignisse und Aktionen sind paarweise verknüpft, die verknüpfte Aktion wird also ausgeführt,
wenn ein Ereignis wahr ist. Danach wird das nächste Ereignis ausgewertet und die zugehörige
Aktion ausgeführt usw. Das jeweils aktuelle Ereignis wird ausgewertet.
Ist das Ereignis
Es ist möglich, bis zu 6 Ereignisse und Aktionen (1 - 6) zu programmieren.
Wenn das letzte Ereignis / die letzte Aktion ausgeführt worden ist, beginnt die Sequenz neu bei
Ereignis [0] / Aktion [0].

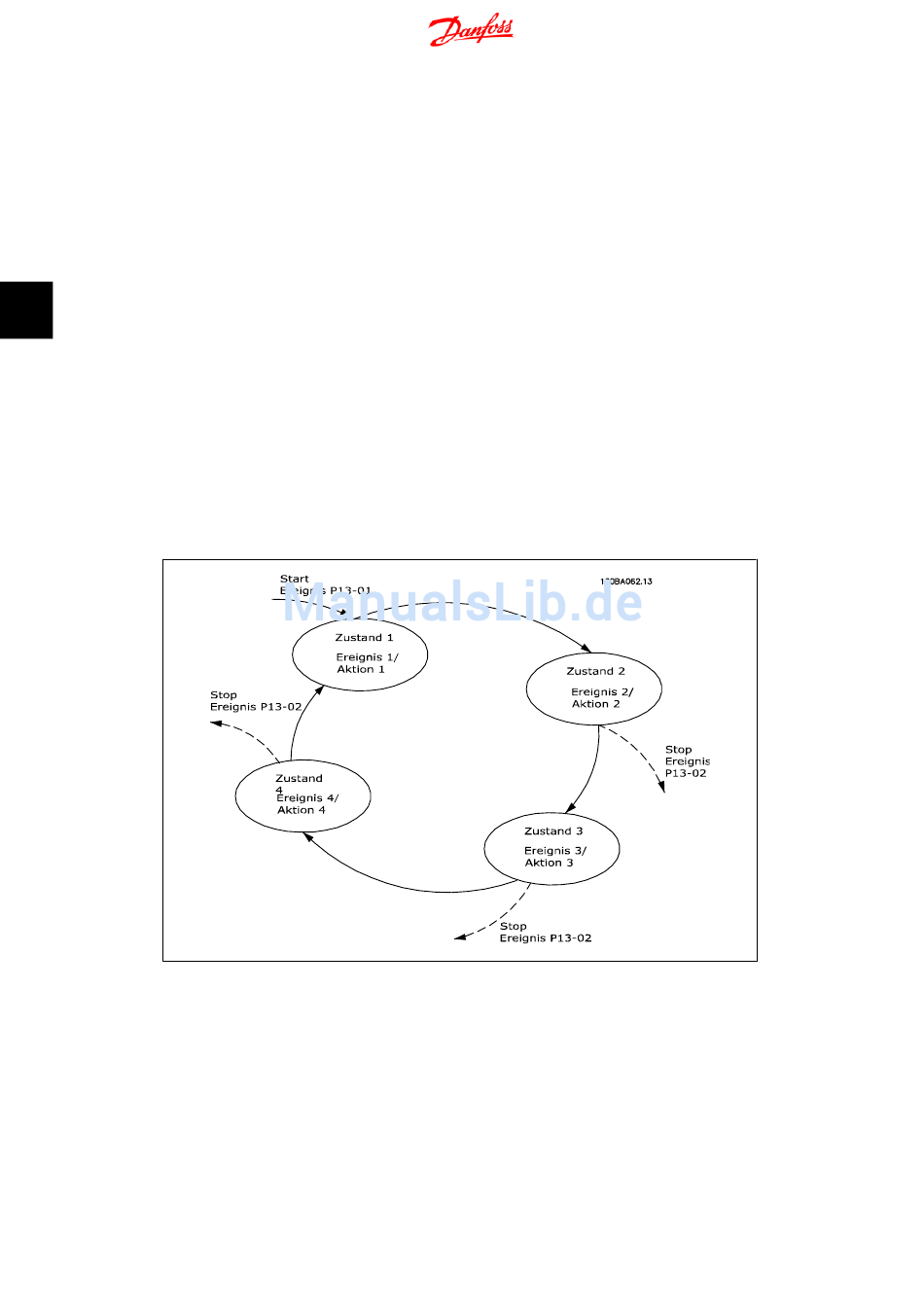

Die Abbildung zeigt ein Beispiel mit drei Ereignissen/Aktionen:
SLC starten und stoppen
Starten des SLC erfolgt durch Auswahl von
(WAHR) ausgewertet wird, führt der SLC die nächste Aktion aus und beginnt danach, das nächste
Ereignis auszuwerten.
Der SLC stoppt, wenn das Stoppereignis (definiert in Par.13-02
ist. Der SLC kann durch Auswahl von
62
FALSE (FALSCH)
, wird keine Aktion im SLC ausgeführt.
Aus
[0] in Par. 13-00 gestoppt werden.
MG.02.C2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Ein
[1] in Par. 13-00. Wenn Ereignis [0] als TRUE
SL-Controller Stopp
VLT Micro Drive FC 51
Wahr
er-
) TRUE (WAHR)
