Parameterbeschreibung
3.13 Hauptmenü - Smart Logic - Gruppe 13
3.13.1 13-** Smart Logic
Smart Logic (SL) besteht aus frei definierbaren Verknüp-
fungen und Vergleichern, die beispielsweise einem
Digitaleingang zugeordnet werden können und einer
Ablaufsteuerung (Smart Logic Controller). Der SLC ist im
Wesentlichen eine Folge benutzerdefinierter Aktionen
(siehe 13-52 SL-Controller Aktion [x]), die ausgeführt
werden, wenn das zugehörige Ereignis (siehe 13-51 SL-
Controller Ereignis [x]) durch den SLC als WAHR ermittelt
wird. Ereignisse und Aktionen werden alle nummeriert und
in Paaren zusammengefasst. Wenn also Ereignis [0]
stattfindet (d. h. den Wert WAHR erreicht), wird Aktion [0]
ausgeführt. Danach werden die Bedingungen von Ereignis
[1] bewertet, und wenn das Ergebnis WAHR lautet, wird
Aktion [1] ausgeführt usw. Zu einem bestimmten Zeitpunkt
wird jeweils nur ein Ereignis bewertet. Ist das Ereignis
FALSE (FALSCH), wird keine Aktion im SLC ausgeführt. Das
bedeutet, wenn der SLC startet, wird zuerst Ereignis [0]
ausgewertet. Nur wenn Ereignis [0] als TRUE (WAHR)
ausgewertet wird, führt der SLC Aktion [0] aus und beginnt,
Ereignis [1] auszuwerten. Es können 1 bis 20 Ereignisse und
Aktionen programmiert werden.
Wenn das letzte Ereignis/die letzte Aktion durchgeführt
wurde, startet die Sequenz ausgehend von Ereignis [0]/

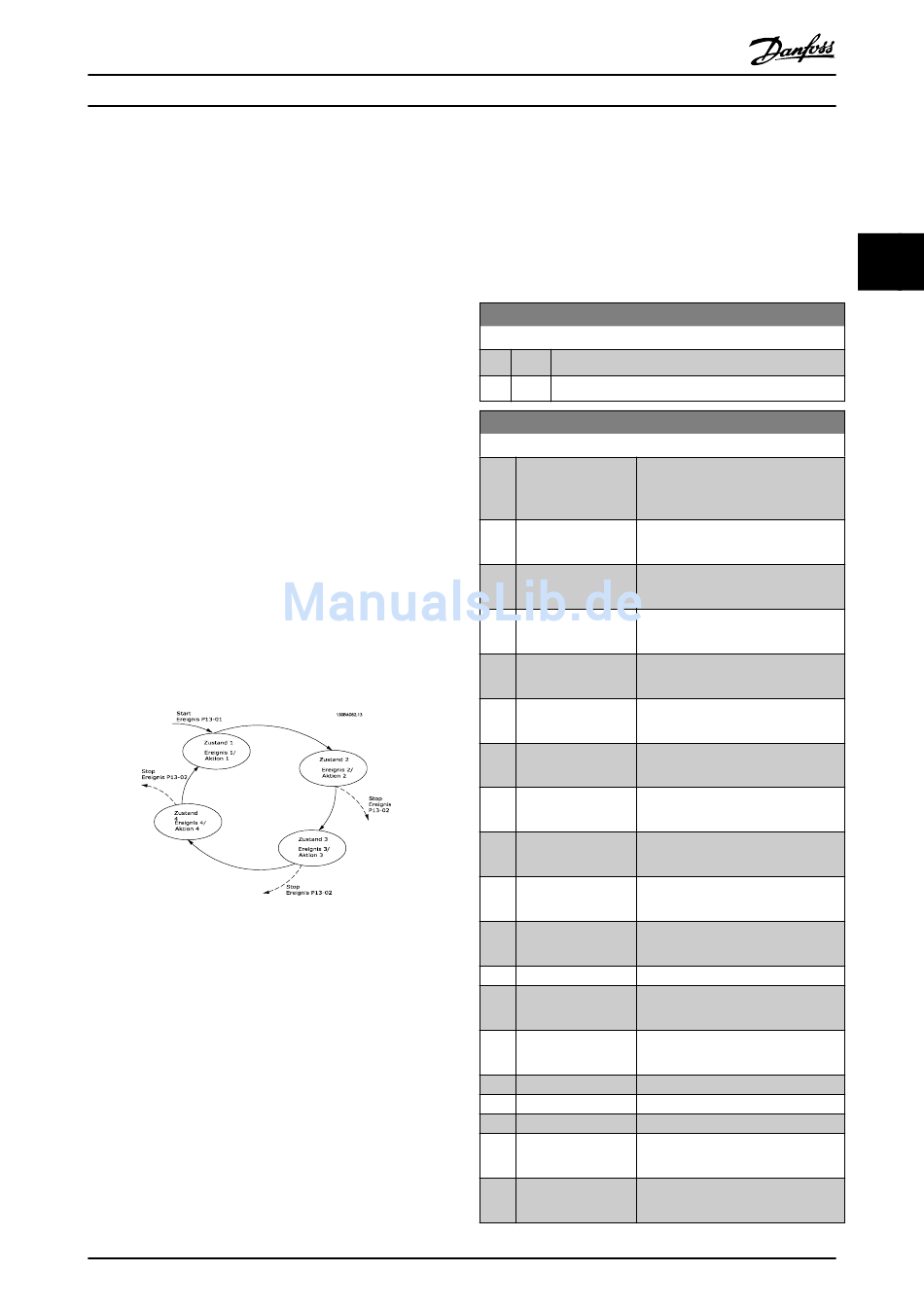

Aktion [0] erneut. Die Abbildung zeigt ein Beispiel mit drei
Ereignissen/Aktionen:
Abbildung 3.31
Starten und Stoppen des SLC:
Der SLC kann durch Auswahl von Ein [1] oder Aus [0] in
13-00 Smart Logic Controller gestartet und gestoppt
werden. Der SLC startet immer in Zustand 0 (in dem er
Ereignis [0] bewertet). Der SLC startet, wenn das Starter-
eignis (definiert in 13-01 SL-Controller Start) als WAHR
bewertet wird (vorausgesetzt, dass Ein [1] in 13-00 Smart
Logic Controller ausgewählt ist). Der SLC stoppt, wenn das
Stoppereignis (13-02 SL-Controller Stopp) WAHR ist. 13-03 SL-
Parameter Initialisieren setzt alle SLC-Parameter zurück und
startet die Programmierung von Neuem.
Programmierhandbuch für VLT
MG11CD03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3.13.2 13-0* SLC-Controller
Parameter zum Aktivieren, Deaktivieren oder Quittieren des
Smart Logic Controllers (SLC). Die Logikfunktionen und
Vergleicher laufen immer im Hintergrund und öffnen für
getrennte Steuerung von Digitalein- und -ausgängen.

13-00 Smart Logic Controller

Option: Funktion:
[0] Aus Deaktiviert den Smart Logic Controller.
[1] Ein Aktiviert den Smart Logic Controller.
13-01 SL-Controller Start
Option: Funktion:
Definiert, bei welchem Ereignis die
Smart Logic Control gestartet
werden soll.
[0] FALSCH Gibt den Festwert FALSE (FALSCH) in
*
die Logikregel ein.
[1] WAHR Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
[2] Motor ein Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[3] Im Bereich Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[4] Ist=Sollwert Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[5] Moment.grenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[6] Stromgrenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[7] Außerh.Stromber. Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[8] Unter Min.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[9] Über Max.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[10] Außerh.Drehzahlber.
[11] Unter Min.-Drehzahl Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[12] Über Max.-Drehzahl Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[13] Außerh. Istwertber.
[14] Unter Min.-Istwert
[15] Über Max.-Istwert
[16] Warnung Übertemp. Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[17] Netzsp.auss.Bereich Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
