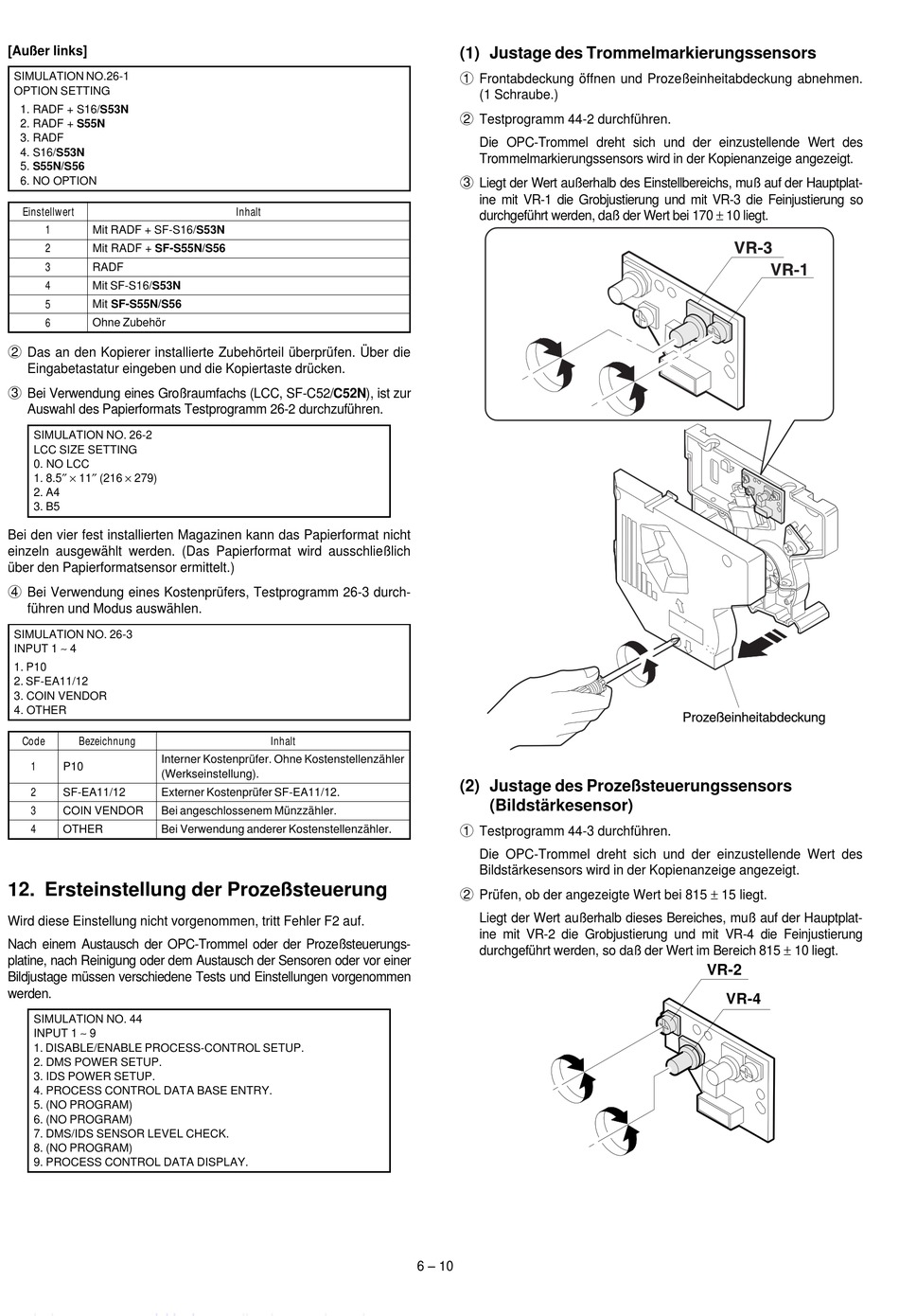

Ersteinstellung Der Prozeßsteuerung; Justage Des Prozeßsteuerungssensors (Bildstärkesensor) - Sharp Sf-2052 Serviceanleitung

[Außer links]
SIMULATION NO.26-1
OPTION SETTING
1. RADF + S16/S53N
2. RADF + S55N
3. RADF
4. S16/S53N
5. S55N/S56
6. NO OPTION
Einstellwert
1 Mit RADF + SF-S16/S53N
2 Mit RADF + SF-S55N/S56
3 RADF
4 Mit SF-S16/S53N
5 Mit SF-S55N/S56
6 Ohne Zubehör
2
Das an den Kopierer installierte Zubehörteil überprüfen. Über die
Eingabetastatur eingeben und die Kopiertaste drücken.
3
Bei Verwendung eines Großraumfachs (LCC, SF-C52/C52N), ist zur
Auswahl des Papierformats Testprogramm 26-2 durchzuführen.
SIMULATION NO. 26-2
LCC SIZE SETTING
0. NO LCC
1. 8.5" × 11" (216 × 279)
2. A4
3. B5
Bei den vier fest installierten Magazinen kann das Papierformat nicht
einzeln ausgewählt werden. (Das Papierformat wird ausschließlich
über den Papierformatsensor ermittelt.)
4
Bei Verwendung eines Kostenprüfers, Testprogramm 26-3 durch-
führen und Modus auswählen.
SIMULATION NO. 26-3
INPUT 1 ∼ 4
1. P10
2. SF-EA11/12
3. COIN VENDOR
4. OTHER
Code Bezeichnung
Interner Kostenprüfer. Ohne Kostenstellenzähler
1 P10
(Werkseinstellung).
2 SF-EA11/12 Externer Kostenprüfer SF-EA11/12.
3 COIN VENDOR Bei angeschlossenem Münzzähler.
4 OTHER Bei Verwendung anderer Kostenstellenzähler.
12. Ersteinstellung der Prozeßsteuerung
Wird diese Einstellung nicht vorgenommen, tritt Fehler F2 auf.
Nach einem Austausch der OPC-Trommel oder der Prozeßsteuerungs-
platine, nach Reinigung oder dem Austausch der Sensoren oder vor einer
Bildjustage müssen verschiedene Tests und Einstellungen vorgenommen
werden.
SIMULATION NO. 44
INPUT 1 ∼ 9
1. DISABLE/ENABLE PROCESS-CONTROL SETUP.
2. DMS POWER SETUP.
3. IDS POWER SETUP.
4. PROCESS CONTROL DATA BASE ENTRY.
5. (NO PROGRAM)
6. (NO PROGRAM)
7. DMS/IDS SENSOR LEVEL CHECK.
8. (NO PROGRAM)
9. PROCESS CONTROL DATA DISPLAY.
Inhalt
Inhalt
(1) Justage des Trommelmarkierungssensors
1
Frontabdeckung öffnen und Prozeßeinheitabdeckung abnehmen.
(1 Schraube.)
2
Testprogramm 44-2 durchführen.
Die OPC-Trommel dreht sich und der einzustellende Wert des
Trommelmarkierungssensors wird in der Kopienanzeige angezeigt.
3
Liegt der Wert außerhalb des Einstellbereichs, muß auf der Hauptplat-
ine mit VR-1 die Grobjustierung und mit VR-3 die Feinjustierung so
durchgeführt werden, daß der Wert bei 170 ± 10 liegt.
(2) Justage des Prozeßsteuerungssensors
(Bildstärkesensor)
1
Testprogramm 44-3 durchführen.
Die OPC-Trommel dreht sich und der einzustellende Wert des
Bildstärkesensors wird in der Kopienanzeige angezeigt.
Prüfen, ob der angezeigte Wert bei 815 ± 15 liegt.
2
Liegt der Wert außerhalb dieses Bereiches, muß auf der Hauptplat-
ine mit VR-2 die Grobjustierung und mit VR-4 die Feinjustierung
durchgeführt werden, so daß der Wert im Bereich 815 ± 10 liegt.
6 – 10
VR-2
VR-4
