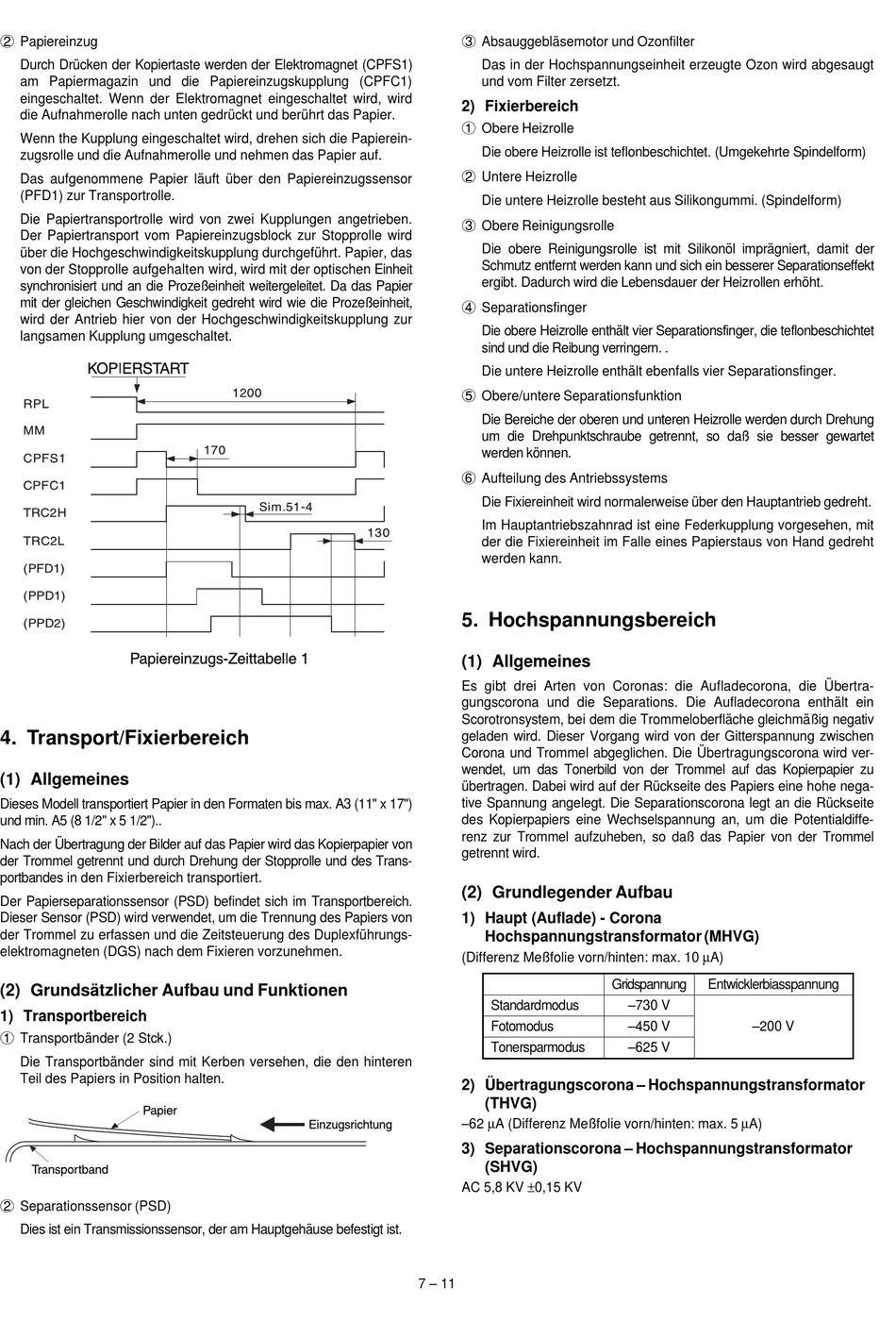

Papiereinzug
Durch Drücken der Kopiertaste werden der Elektromagnet (CPFS1)
am Papiermagazin und die Papiereinzugskupplung (CPFC1)
eingeschaltet. Wenn der Elektromagnet eingeschaltet wird, wird
die Aufnahmerolle nach unten gedrückt und berührt das Papier.
Wenn the Kupplung eingeschaltet wird, drehen sich die Papierein-
zugsrolle und die Aufnahmerolle und nehmen das Papier auf.
Das aufgenommene Papier läuft über den Papiereinzugssensor
(PFD1) zur Transportrolle.
Die Papiertransportrolle wird von zwei Kupplungen angetrieben.
Der Papiertransport vom Papiereinzugsblock zur Stopprolle wird
über die Hochgeschwindigkeitskupplung durchgeführt. Papier, das
von der Stopprolle aufgehalten wird, wird mit der optischen Einheit
synchronisiert und an die Prozeßeinheit weitergeleitet. Da das Papier
mit der gleichen Geschwindigkeit gedreht wird wie die Prozeßeinheit,
wird der Antrieb hier von der Hochgeschwindigkeitskupplung zur
langsamen Kupplung umgeschaltet.
4. Transport/Fixierbereich
(1) Allgemeines
Dieses Modell transportiert Papier in den Formaten bis max. A3 (11" x 17")
und min. A5 (8 1/2" x 5 1/2")..
Nach der Übertragung der Bilder auf das Papier wird das Kopierpapier von
der Trommel getrennt und durch Drehung der Stopprolle und des Trans-
portbandes in den Fixierbereich transportiert.
Der Papierseparationssensor (PSD) befindet sich im Transportbereich.
Dieser Sensor (PSD) wird verwendet, um die Trennung des Papiers von
der Trommel zu erfassen und die Zeitsteuerung des Duplexführungs-
elektromagneten (DGS) nach dem Fixieren vorzunehmen.
(2) Grundsätzlicher Aufbau und Funktionen
1) Transportbereich
1
Transportbänder (2 Stck.)
Die Transportbänder sind mit Kerben versehen, die den hinteren
Teil des Papiers in Position halten.
2
Separationssensor (PSD)
Dies ist ein Transmissionssensor, der am Hauptgehäuse befestigt ist.
3
Absauggebläsemotor und Ozonfilter
Das in der Hochspannungseinheit erzeugte Ozon wird abgesaugt
und vom Filter zersetzt.
2) Fixierbereich
1
Obere Heizrolle
Die obere Heizrolle ist teflonbeschichtet. (Umgekehrte Spindelform)
2
Untere Heizrolle
Die untere Heizrolle besteht aus Silikongummi. (Spindelform)
3
Obere Reinigungsrolle
Die obere Reinigungsrolle ist mit Silikonöl imprägniert, damit der
Schmutz entfernt werden kann und sich ein besserer Separationseffekt
ergibt. Dadurch wird die Lebensdauer der Heizrollen erhöht.
4
Separationsfinger
Die obere Heizrolle enthält vier Separationsfinger, die teflonbeschichtet
sind und die Reibung verringern. .
Die untere Heizrolle enthält ebenfalls vier Separationsfinger.
5
Obere/untere Separationsfunktion
Die Bereiche der oberen und unteren Heizrolle werden durch Drehung
um die Drehpunktschraube getrennt, so daß sie besser gewartet
werden können.
6
Aufteilung des Antriebssystems
Die Fixiereinheit wird normalerweise über den Hauptantrieb gedreht.
Im Hauptantriebszahnrad ist eine Federkupplung vorgesehen, mit
der die Fixiereinheit im Falle eines Papierstaus von Hand gedreht
werden kann.
5. Hochspannungsbereich
(1) Allgemeines
Es gibt drei Arten von Coronas: die Aufladecorona, die Übertra-
gungscorona und die Separations. Die Aufladecorona enthält ein
Scorotronsystem, bei dem die Trommeloberfläche gleichmäßig negativ
geladen wird. Dieser Vorgang wird von der Gitterspannung zwischen
Corona und Trommel abgeglichen. Die Übertragungscorona wird ver-
wendet, um das Tonerbild von der Trommel auf das Kopierpapier zu
übertragen. Dabei wird auf der Rückseite des Papiers eine hohe nega-
tive Spannung angelegt. Die Separationscorona legt an die Rückseite
des Kopierpapiers eine Wechselspannung an, um die Potentialdiffe-
renz zur Trommel aufzuheben, so daß das Papier von der Trommel
getrennt wird.
(2) Grundlegender Aufbau
1) Haupt (Auflade) - Corona
Hochspannungstransformator (MHVG)
(Differenz Meßfolie vorn/hinten: max. 10 µA)
Standardmodus
Fotomodus
Tonersparmodus
2) Übertragungscorona – Hochspannungstransformator
(THVG)
–62 µA (Differenz Meßfolie vorn/hinten: max. 5 µA)
3) Separationscorona – Hochspannungstransformator
(SHVG)
AC 5,8 KV ±0,15 KV
7 – 11
Gridspannung
Entwicklerbiasspannung
–730 V
–450 V
–200 V
–625 V
