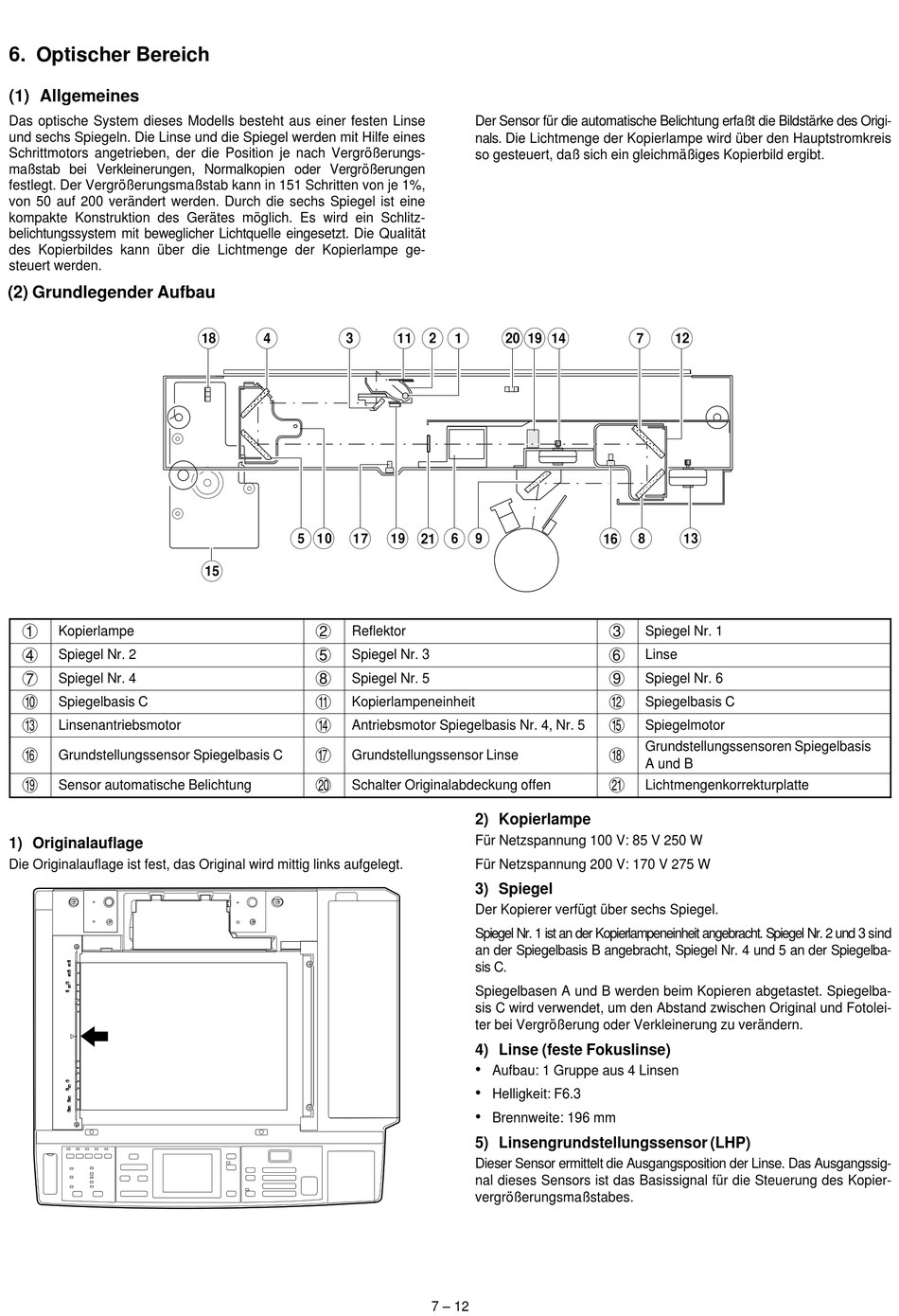

6. Optischer Bereich

(1) Allgemeines
Das optische System dieses Modells besteht aus einer festen Linse
und sechs Spiegeln. Die Linse und die Spiegel werden mit Hilfe eines
Schrittmotors angetrieben, der die Position je nach Vergrößerungs-
maßstab bei Verkleinerungen, Normalkopien oder Vergrößerungen
festlegt. Der Vergrößerungsmaßstab kann in 151 Schritten von je 1%,
von 50 auf 200 verändert werden. Durch die sechs Spiegel ist eine
kompakte Konstruktion des Gerätes möglich. Es wird ein Schlitz-
belichtungssystem mit beweglicher Lichtquelle eingesetzt. Die Qualität
des Kopierbildes kann über die Lichtmenge der Kopierlampe ge-
steuert werden.
(2) Grundlegender Aufbau
1
Kopierlampe
4
Spiegel Nr. 2
7
Spiegel Nr. 4
F
Spiegelbasis C
I
Linsenantriebsmotor
L
Grundstellungssensor Spiegelbasis C
O
Sensor automatische Belichtung
1) Originalauflage
Die Originalauflage ist fest, das Original wird mittig links aufgelegt.
18 4 3
5 10 17
15
2
Reflektor
5
Spiegel Nr. 3
8
Spiegel Nr. 5
G
Kopierlampeneinheit
J
Antriebsmotor Spiegelbasis Nr. 4, Nr. 5
M
Grundstellungssensor Linse
P
Schalter Originalabdeckung offen
Der Sensor für die automatische Belichtung erfaßt die Bildstärke des Origi-
nals. Die Lichtmenge der Kopierlampe wird über den Hauptstromkreis
so gesteuert, daß sich ein gleichmäßiges Kopierbild ergibt.
11 2 1 20 19 14
19 21 6 9
2) Kopierlampe
Für Netzspannung 100 V: 85 V 250 W
Für Netzspannung 200 V: 170 V 275 W
3) Spiegel
Der Kopierer verfügt über sechs Spiegel.
Spiegel Nr. 1 ist an der Kopierlampeneinheit angebracht. Spiegel Nr. 2 und 3 sind
an der Spiegelbasis B angebracht, Spiegel Nr. 4 und 5 an der Spiegelba-
sis C.
Spiegelbasen A und B werden beim Kopieren abgetastet. Spiegelba-
sis C wird verwendet, um den Abstand zwischen Original und Fotolei-
ter bei Vergrößerung oder Verkleinerung zu verändern.
4) Linse (feste Fokuslinse)
•
Aufbau: 1 Gruppe aus 4 Linsen
•
Helligkeit: F6.3
•
Brennweite: 196 mm
5) Linsengrundstellungssensor (LHP)
Dieser Sensor ermittelt die Ausgangsposition der Linse. Das Ausgangssig-
nal dieses Sensors ist das Basissignal für die Steuerung des Kopier-
vergrößerungsmaßstabes.
7 – 12
7 12
16 8 13
3
Spiegel Nr. 1
6
Linse
9
Spiegel Nr. 6
H
Spiegelbasis C
K
Spiegelmotor
Grundstellungssensoren Spiegelbasis
N
A und B
Q
Lichtmengenkorrekturplatte
