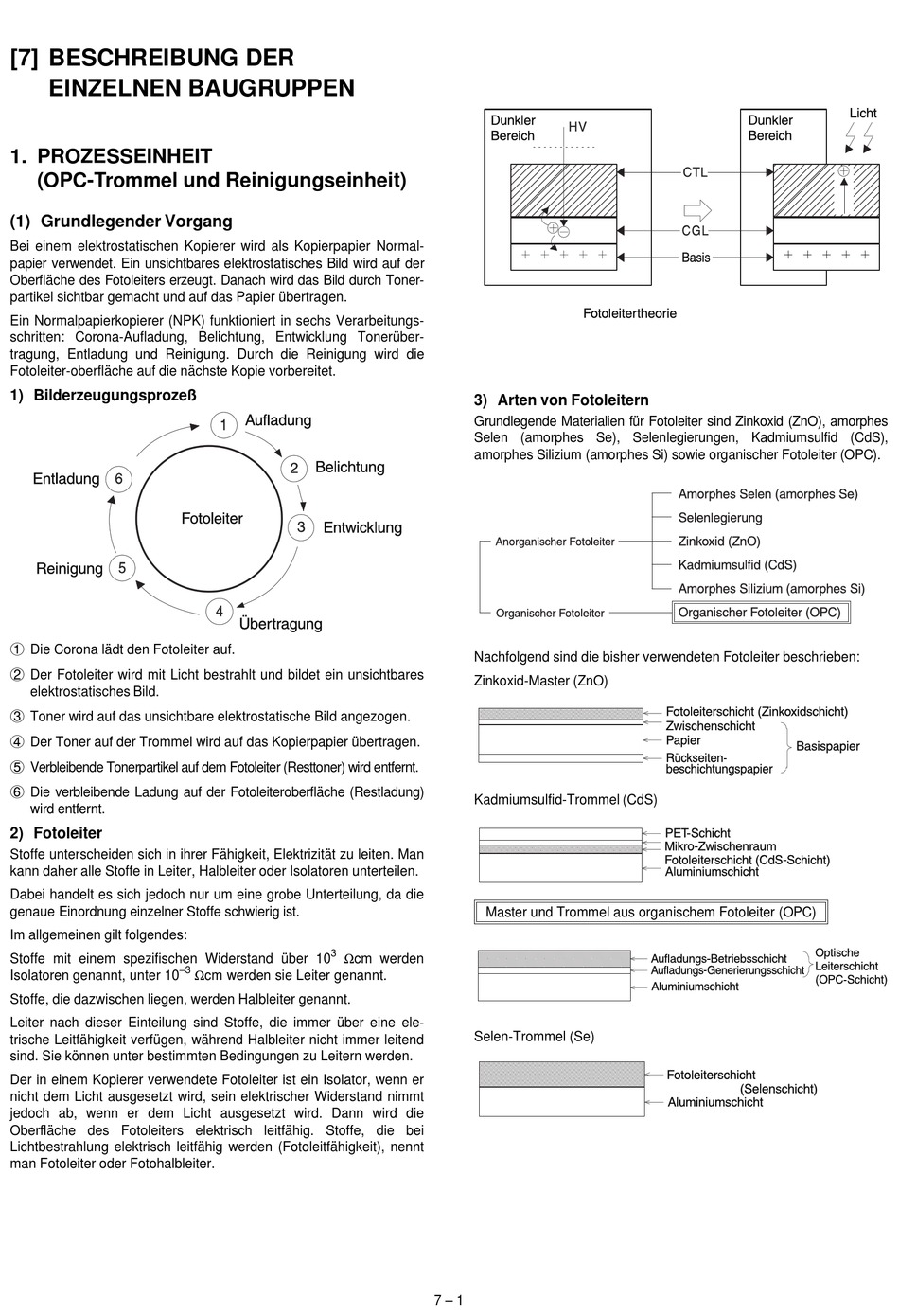

[7] BESCHREIBUNG DER
EINZELNEN BAUGRUPPEN
1. PROZESSEINHEIT
(OPC-Trommel und Reinigungseinheit)

(1) Grundlegender Vorgang

Bei einem elektrostatischen Kopierer wird als Kopierpapier Normal-
papier verwendet. Ein unsichtbares elektrostatisches Bild wird auf der
Oberfläche des Fotoleiters erzeugt. Danach wird das Bild durch Toner-
partikel sichtbar gemacht und auf das Papier übertragen.
Ein Normalpapierkopierer (NPK) funktioniert in sechs Verarbeitungs-
schritten: Corona-Aufladung, Belichtung, Entwicklung Tonerüber-
tragung, Entladung und Reinigung. Durch die Reinigung wird die
Fotoleiter-oberfläche auf die nächste Kopie vorbereitet.
1) Bilderzeugungsprozeß
1
Die Corona lädt den Fotoleiter auf.
2
Der Fotoleiter wird mit Licht bestrahlt und bildet ein unsichtbares
elektrostatisches Bild.
3
Toner wird auf das unsichtbare elektrostatische Bild angezogen.
4
Der Toner auf der Trommel wird auf das Kopierpapier übertragen.
5
Verbleibende Tonerpartikel auf dem Fotoleiter (Resttoner) wird entfernt.
6
Die verbleibende Ladung auf der Fotoleiteroberfläche (Restladung)
wird entfernt.
2) Fotoleiter
Stoffe unterscheiden sich in ihrer Fähigkeit, Elektrizität zu leiten. Man
kann daher alle Stoffe in Leiter, Halbleiter oder Isolatoren unterteilen.
Dabei handelt es sich jedoch nur um eine grobe Unterteilung, da die
genaue Einordnung einzelner Stoffe schwierig ist.
Im allgemeinen gilt folgendes:
Stoffe mit einem spezifischen Widerstand über 10
–3
Isolatoren genannt, unter 10
Stoffe, die dazwischen liegen, werden Halbleiter genannt.
Leiter nach dieser Einteilung sind Stoffe, die immer über eine ele-
trische Leitfähigkeit verfügen, während Halbleiter nicht immer leitend
sind. Sie können unter bestimmten Bedingungen zu Leitern werden.
Der in einem Kopierer verwendete Fotoleiter ist ein Isolator, wenn er
nicht dem Licht ausgesetzt wird, sein elektrischer Widerstand nimmt
jedoch ab, wenn er dem Licht ausgesetzt wird. Dann wird die
Oberfläche des Fotoleiters elektrisch leitfähig. Stoffe, die bei
Lichtbestrahlung elektrisch leitfähig werden (Fotoleitfähigkeit), nennt
man Fotoleiter oder Fotohalbleiter.
3 Ωcm werden
Ωcm werden sie Leiter genannt.
3) Arten von Fotoleitern
Grundlegende Materialien für Fotoleiter sind Zinkoxid (ZnO), amorphes
Selen (amorphes Se), Selenlegierungen, Kadmiumsulfid (CdS),
amorphes Silizium (amorphes Si) sowie organischer Fotoleiter (OPC).
Nachfolgend sind die bisher verwendeten Fotoleiter beschrieben:
Zinkoxid-Master (ZnO)
Kadmiumsulfid-Trommel (CdS)
Master und Trommel aus organischem Fotoleiter (OPC)
Selen-Trommel (Se)
7 – 1
