Sharp SF-2052 Serviceanleitung Seite 40

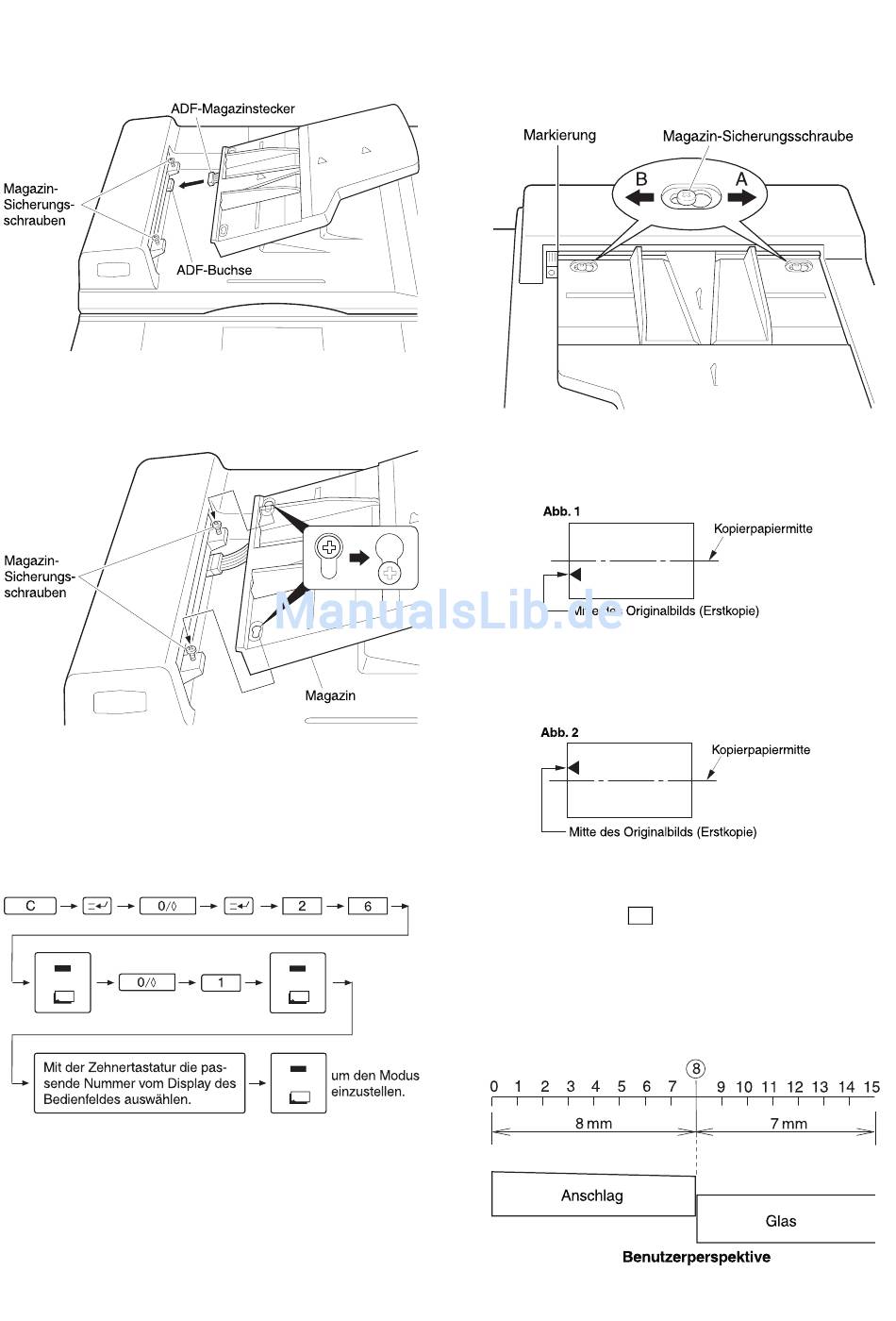

5. ADF-Magazinstecker anschließen.
Die M4 x 8 Sicherungsschrauben (beigefügt) teilweise in die
Bohrungen drehen und dann den Magazinstecker anschließen.
6. ADF-Magazin anbringen.
Die beiden Sicherungsschrauben lösen und das Magazin wie in der
Abbildung dargestellt mit den beiden Schrauben befestigen.
Den Kopierer in eine geerdete Steckdose einstecken und
Hauptschalter einschalten. Dann folgendermaßen
verfahren.
7. Modus einstellen.
•
Zur Einstellung des Modus sind folgende Tasten am Kopierer zu
drücken.
8. Einstellung der Mittenanlage.
Original auf das Magazin legen und eine Kopie machen.
Wenn die Mitte, wie in Abb. 1 oder Abb. 2 gezeigt, verschoben ist, die
beiden Montageschrauben lösen und das Magazin in Richtung A
oder B wie dargestellt verschieben.
•
Mitte verschoben, wie in Abb. 1 gezeigt
Magazin in Richtung A verschieben und mit den beiden
Schrauben befestigen.
Eine Kopie machen, um zu prüfen, ob die Mittenanlage korrekt ist.
•
Mitte verschoben, wie in Abb. 2 gezeigt
Magazin in Richtung B verschieben und mit den beiden
Schrauben befestigen.
Eine Kopie machen, um zu prüfen, ob die Mittenanlage korrekt ist.
9. Einstellung der Originalvorderkante
•
Die richtige Position der Originalvorderkante vom ADF kann mit
Hilfe des Testbefehls 53 eingestellt werden.
•
Aufgrund der werkseitigen Einstellung der Vorderkante sollte sich
diese am Punkt 8 befinden. Es kann jedoch sein, daß sie neu
eingestellt werden muß. Sie kann in Schritten von 8 mm (8
Schritte) von der Anschlagseite und 7 mm (7 Schritte) von der
Glasseite her in 1mm Schritten eingestellt werden.
Die Einstellung ist für einseitige und doppelseitige Originale sowie
für leichtes Papier möglich.
6 – 15
