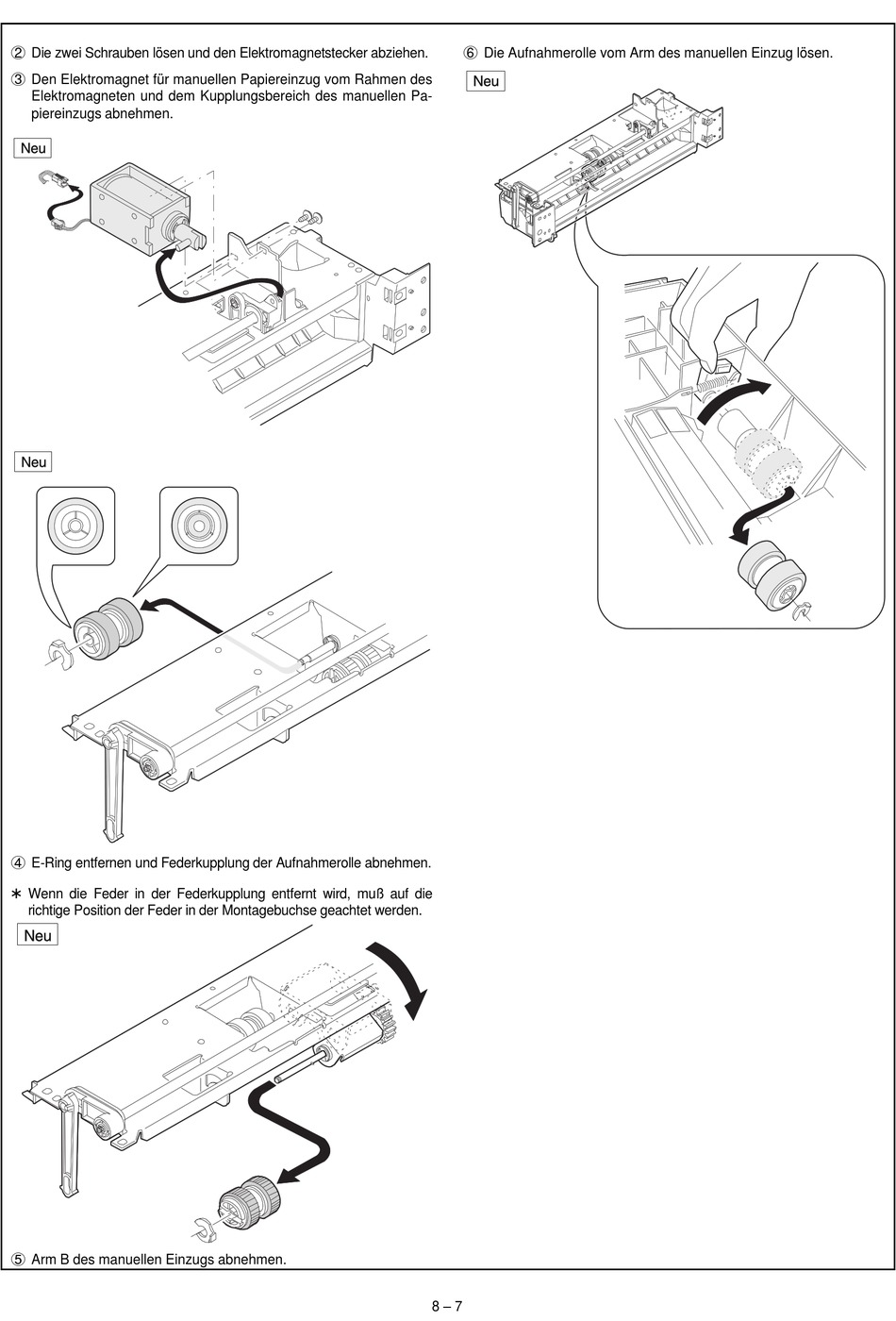

Sharp SF-2052 Serviceanleitung Seite 99

2
Die zwei Schrauben lösen und den Elektromagnetstecker abziehen.
3
Den Elektromagnet für manuellen Papiereinzug vom Rahmen des
Elektromagneten und dem Kupplungsbereich des manuellen Pa-
piereinzugs abnehmen.
4
E-Ring entfernen und Federkupplung der Aufnahmerolle abnehmen.
* Wenn die Feder in der Federkupplung entfernt wird, muß auf die
richtige Position der Feder in der Montagebuchse geachtet werden.
5
Arm B des manuellen Einzugs abnehmen.
6
Die Aufnahmerolle vom Arm des manuellen Einzug lösen.
8 – 7
