Sharp SF-2052 Serviceanleitung Seite 81

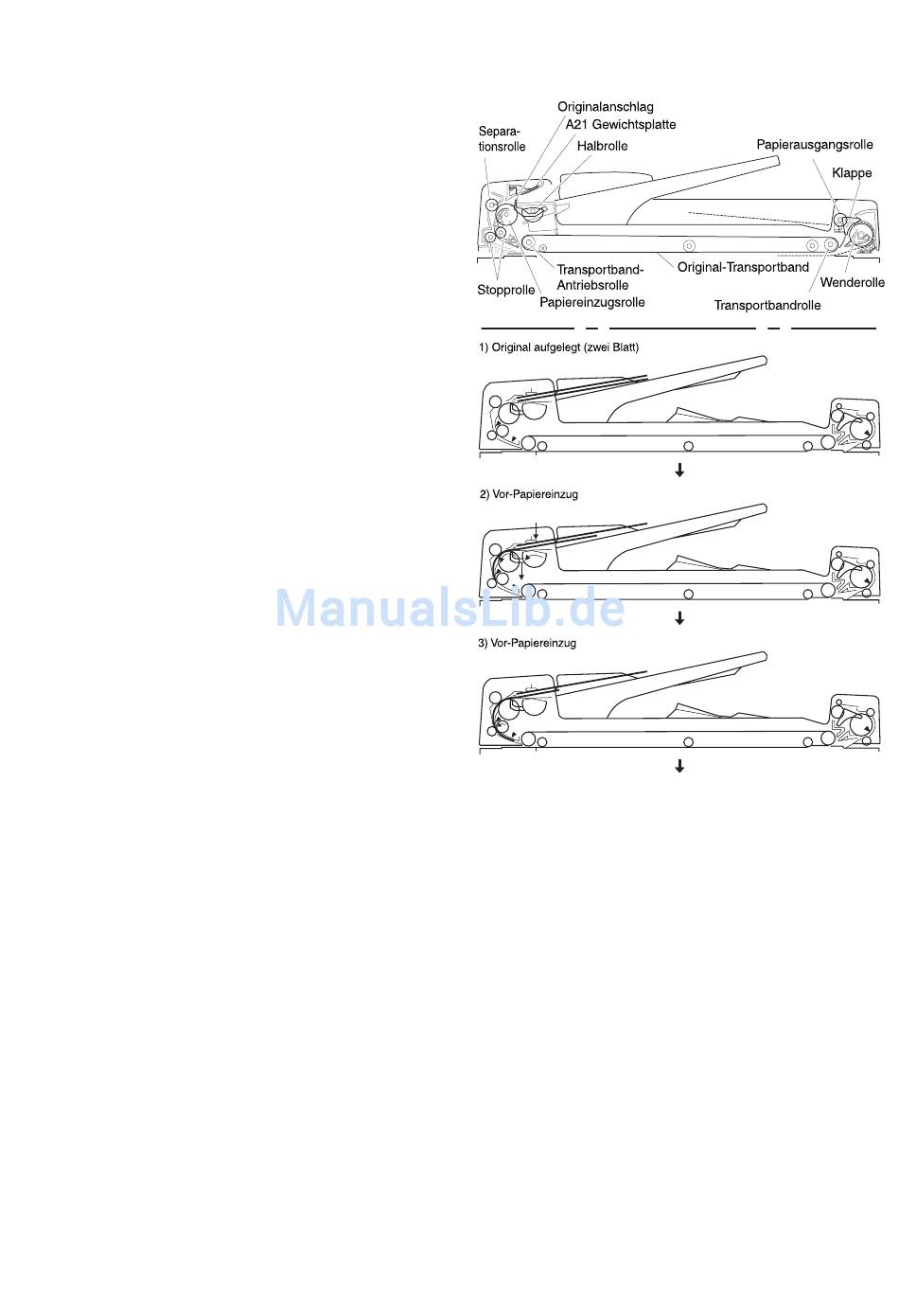

2) Kopieren im RADF-Modus (beidseitige Kopien)
START
↓
Schritt 01: Der Transportbereich ist geschlossen. (AUOD ON)
↓
Schritt 02: Ein Original wird in das Originalmagazin gelegt. (DSS

Ausgang HOCH)

↓
Schritt 03: Originalzufuhrdisplay EIN
↓
Schritt 04: Kopierschalter EIN
↓
(Vor- * A: Beim ersten Original, wird eine Probe-Kopien-
Papiereinzug): ausgabe durchgeführt.
↓
* A Schritt 05: Papiereinzugsmotor

(Papiereinzugsrolle, Halbrolle Drehung) Da der Anschlag


oben ist, wird der Papiereinzug nicht durchgeführt.



↓
Schritt 06: Wendemotor (DRM)

Kopienablagerolle Drehung)

↓
Schritt 07: Transportmotor (DTM) Drehung

(Transportband Drehung)


* B: Wenn sich im Magazin ein Original befunden


hat, wird dieses ausgeworfenen.

↓
* A Schritt 08: Papiereinzugsmotor (DFM) AUS

Papiereinzug Elektromagnet (DFSOL) EIN


(Die Gewichtsplatte und der Anschlag bewegen sich


nach unten und drücken das Original auf die Halbrolle.)

↓
Schritt 09: Papiereinzugsmotor (DFM) Vorwärtsdrehung

(Papiereinzugsrolle, Halbrolle Drehung)


Die Originalzufuhr wird begonnen.

↓
* B Schritt 10: Papierwendesensor (RDD) ermittelt die Vorderkante

des ausgeworfenen Originals.


(RDD Ausgang HOCH)

↓
Schritt 11: Originalzufuhrsensor (DFD) ermittelt die Vorderkante

des ausgeworfenen Originals. (DFD Ausgang HOCH)

↓
Schritt 12: Papiereinzugsmotor (DFM) AUS

The Original wird durch die Stopprolle gestoppt.

↓
Schritt 13: Papiereinzugsmotor (DFM) Rückwärtsdrehung

(Stopprolle Drehung)


Die Vorderkante des Originals wird durch die


Stopprolle aufgenommen.)

↓
Schritt 14: Originalbreitensensor (DWS) ermittelt die Original-

breite. (Ausgang NIEDRIG)

↓
Schritt 15: Original-Timingsensor (DTD) ermittelt die Vorderkante

des Originals. (DTD Ausgang HOCH)

↓
Schritt 16: Papiereinzugsmotor (DFM) AUS

(Das Original wird gestoppt und die Vorderkante durch


die Stopprolle aufgenommen.)

↓
* B Schritt 17: Papierwendesensor (RDD) ermittelt die Hinterkante des

ausgeworfenen Originals. (RDD Ausgang NIEDRIG)


Wendemotor (DRM) rpm down

↓
Schritt 18: Transportmotor (DTM) AUS

(Transport gestoppt)


↓
(DFM) Vorwärtsdrehung
Vorwärtsdrehung (Wenderolle,
7 – 20
* B Schritt 19: Originalauswurf
↓
Schritt 20: Wendemotor (DRM) AUS

(Wenderolle, Kopienablagerolle gestoppt)

 (Papiereinzugs-Umkehrung)
↓
(Vor-
Papiereinzug)
↓
Schritt 21: Transportmotor (DTM) Vorwärtsdrehung

Transportmotor, Wendemotor (DRM) Vorwärtsdrehung


(Wenderolle, Kopienablagerolle Drehung)



↓
Schritt 22: Papiereinzugsmotor (DFM) Rückwärtsdrehung

(Stopprolle Drehung)

 Das Original wird zum Transportbereich transportiert.

↓
* C Schritt 23: Papiereinzugselektromagnet (DFSOL) AUS

(Die Gewichtsplatte und der Anschlag bewegen sich

 nach oben.)


* C: Befindet sich im Originalmagazin kein Original,

↓ den Anschlag und die Gewichtsplatte nach oben
schieben.
