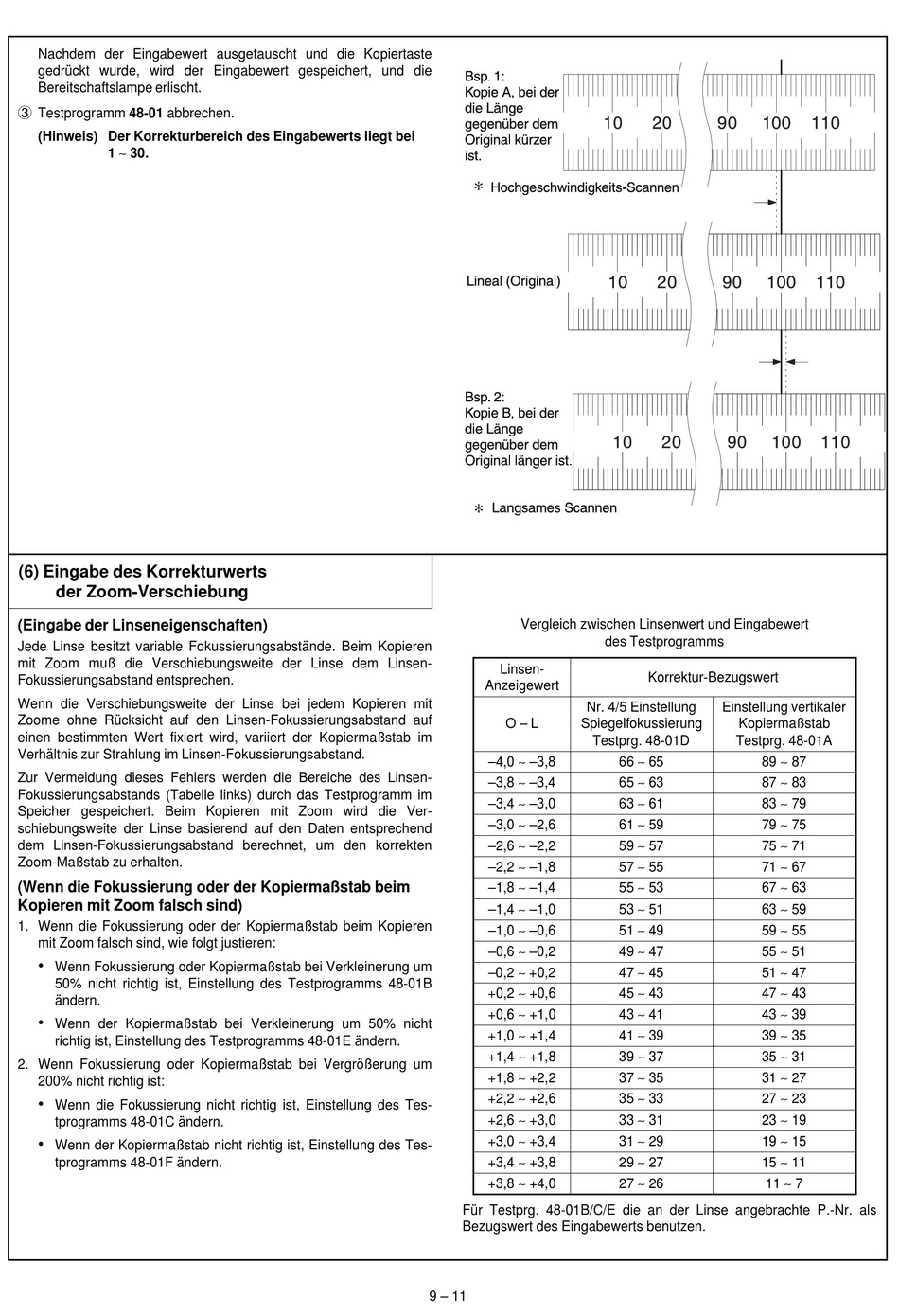

Nachdem der Eingabewert ausgetauscht und die Kopiertaste
gedrückt wurde, wird der Eingabewert gespeichert, und die
Bereitschaftslampe erlischt.
3
Testprogramm 48-01 abbrechen.
(Hinweis) Der Korrekturbereich des Eingabewerts liegt bei
1 ∼ 30.
(6) Eingabe des Korrekturwerts
der Zoom-Verschiebung
(Eingabe der Linseneigenschaften)
Jede Linse besitzt variable Fokussierungsabstände. Beim Kopieren
mit Zoom muß die Verschiebungsweite der Linse dem Linsen-
Fokussierungsabstand entsprechen.
Wenn die Verschiebungsweite der Linse bei jedem Kopieren mit
Zoome ohne Rücksicht auf den Linsen-Fokussierungsabstand auf
einen bestimmten Wert fixiert wird, variiert der Kopiermaßstab im
Verhältnis zur Strahlung im Linsen-Fokussierungsabstand.
Zur Vermeidung dieses Fehlers werden die Bereiche des Linsen-
Fokussierungsabstands (Tabelle links) durch das Testprogramm im
Speicher gespeichert. Beim Kopieren mit Zoom wird die Ver-
schiebungsweite der Linse basierend auf den Daten entsprechend
dem Linsen-Fokussierungsabstand berechnet, um den korrekten
Zoom-Maßstab zu erhalten.
(Wenn die Fokussierung oder der Kopiermaßstab beim
Kopieren mit Zoom falsch sind)
1. Wenn die Fokussierung oder der Kopiermaßstab beim Kopieren
mit Zoom falsch sind, wie folgt justieren:
•
Wenn Fokussierung oder Kopiermaßstab bei Verkleinerung um
50% nicht richtig ist, Einstellung des Testprogramms 48-01B
ändern.
•
Wenn der Kopiermaßstab bei Verkleinerung um 50% nicht
richtig ist, Einstellung des Testprogramms 48-01E ändern.
2. Wenn Fokussierung oder Kopiermaßstab bei Vergrößerung um
200% nicht richtig ist:
•
Wenn die Fokussierung nicht richtig ist, Einstellung des Tes-
tprogramms 48-01C ändern.
•
Wenn der Kopiermaßstab nicht richtig ist, Einstellung des Tes-
tprogramms 48-01F ändern.
Vergleich zwischen Linsenwert und Eingabewert
Linsen-
Anzeigewert
Nr. 4/5 Einstellung
O – L
Spiegelfokussierung
Testprg. 48-01D
–4,0 ∼ –3,8
–3,8 ∼ –3,4
–3,4 ∼ –3,0
–3,0 ∼ –2,6
–2,6 ∼ –2,2
–2,2 ∼ –1,8
–1,8 ∼ –1,4
–1,4 ∼ –1,0
–1,0 ∼ –0,6
–0,6 ∼ –0,2
–0,2 ∼ +0,2
+0,2 ∼ +0,6
+0,6 ∼ +1,0
+1,0 ∼ +1,4
+1,4 ∼ +1,8
+1,8 ∼ +2,2
+2,2 ∼ +2,6
+2,6 ∼ +3,0
+3,0 ∼ +3,4
+3,4 ∼ +3,8
+3,8 ∼ +4,0
Für Testprg. 48-01B/C/E die an der Linse angebrachte P.-Nr. als
Bezugswert des Eingabewerts benutzen.
9 – 11
des Testprogramms
Korrektur-Bezugswert
Einstellung vertikaler
Kopiermaßstab
Testprg. 48-01A
66 ∼ 65
89 ∼ 87
65 ∼ 63
87 ∼ 83
63 ∼ 61
83 ∼ 79
61 ∼ 59
79 ∼ 75
59 ∼ 57
75 ∼ 71
57 ∼ 55
71 ∼ 67
55 ∼ 53
67 ∼ 63
53 ∼ 51
63 ∼ 59
51 ∼ 49
59 ∼ 55
49 ∼ 47
55 ∼ 51
47 ∼ 45
51 ∼ 47
45 ∼ 43
47 ∼ 43
43 ∼ 41
43 ∼ 39
41 ∼ 39
39 ∼ 35
39 ∼ 37
35 ∼ 31
37 ∼ 35
31 ∼ 27
35 ∼ 33
27 ∼ 23
33 ∼ 31
23 ∼ 19
31 ∼ 29
19 ∼ 15
29 ∼ 27
15 ∼ 11
27 ∼ 26
11 ∼ 7
