Vor den nachfolgend aufgeführten Schritten muß der
Kopierer ausgesteckt werden.

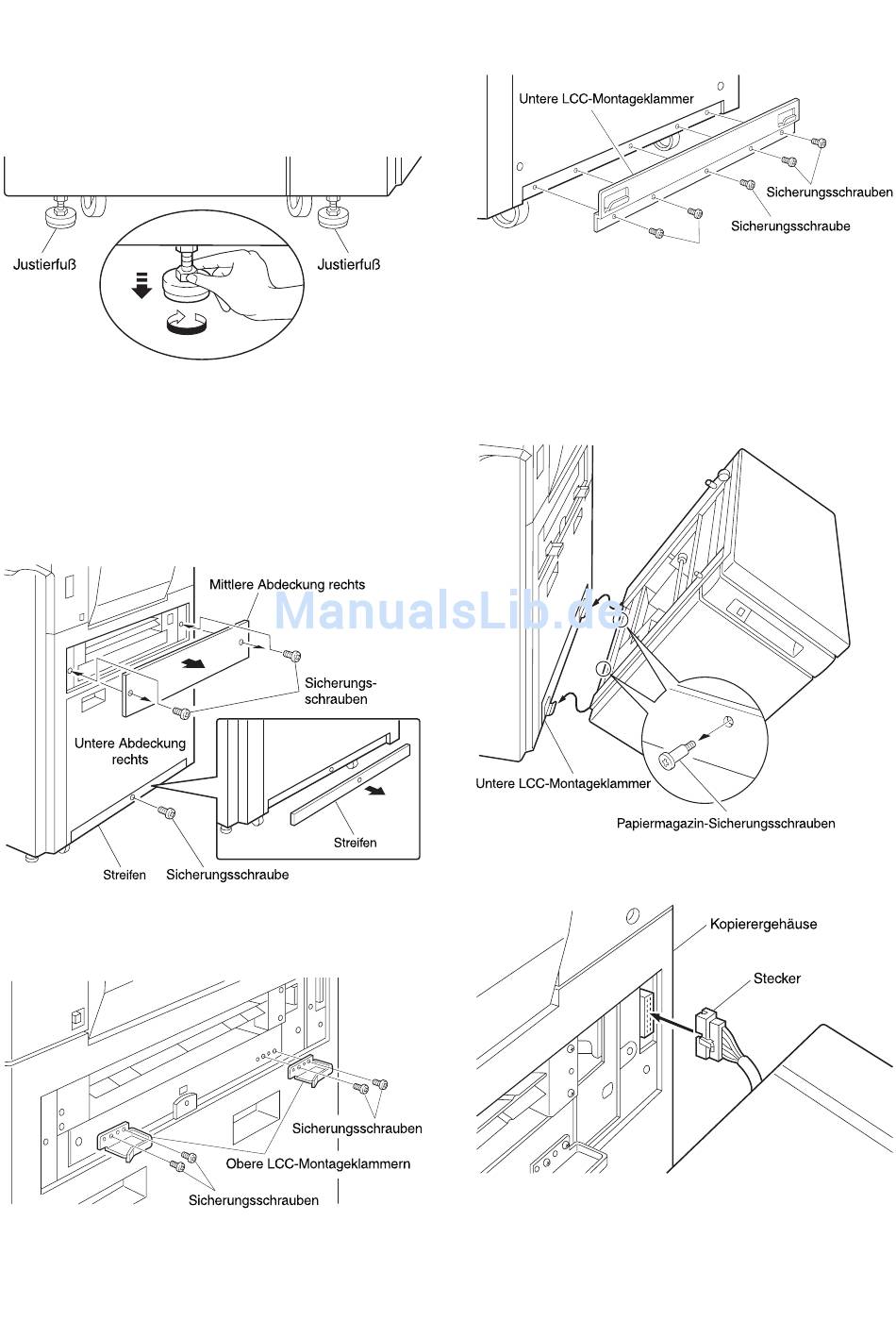

1. Mit den Justierfüßen den Kopierer stabil aufstellen
Zur Stabilisierung des Kopierers die beiden Justierfüße an der
Vorderseite des Kopierergehäuses so lange herunterdrehen, bis sie
den Fußboden berühren.
2. Mittlere Abdeckung rechts und Streifen unterhalb der un-
teren Abdeckung rechts entfernen
Die beiden Schrauben zur Halterung der mittleren Abdeckung rechts
entfernen, dann die mittlere Abdeckung rechts abnehmen. Die beiden
Schrauben wieder in die Bohrungen einschrauben.
Dann die Sicherungsschraube zur Halterung des Streifens unterhalb
der unteren Abdeckung rechts lösen.
Streifen abnehmen.
3. Obere und untere LCC Montageklammern anbringen
Die beiden oberen LCC Montageklammern mit Hilfe von zwei M4 x 8
Schrauben am Kopierer befestigen.
Dann die untere LCC Montageklammer mit Hilfe von fünf M4 x 8
Schrauben am Kopierer befestigen.
Eine der fünf Schrauben zur Befestigung der LCC Montageklammern
kann von dem unter Punkt 2 entfernten Streifen unterhalb der un-
teren Abdeckung rechts verwendet werden.
4. Großraumfach am Kopierer einhaken
Hinweis: Es ist darauf zu achten, daß die beiden Sicherungsschrauben
des Magazins vor dem Einhaken des Großraumfachs am Kopierer ent-
fernt werden.
Die Montagebefestigung am Großraumfach in die Vorsprünge an der
unteren LCC Montageklammer des Kopierergehäuses einhängen.
5. Stecker des Großraumfachs einstecken
Den Stecker des Großraumfachs in die Buchse am Kopierergehäuse
einstecken.
6 – 17
