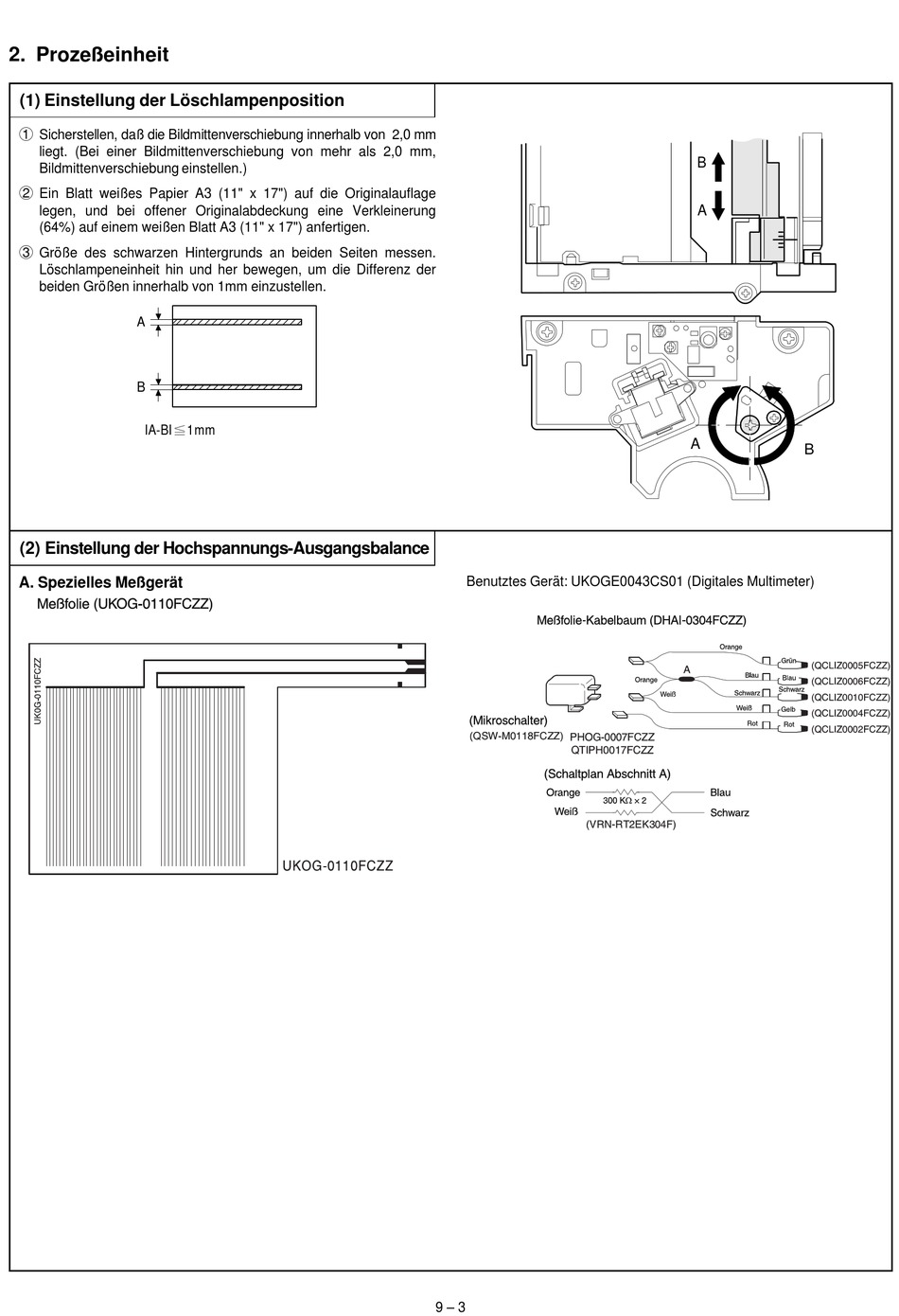

2. Prozeßeinheit
(1) Einstellung der Löschlampenposition
1
Sicherstellen, daß die Bildmittenverschiebung innerhalb von 2,0 mm
liegt. (Bei einer Bildmittenverschiebung von mehr als 2,0 mm,
Bildmittenverschiebung einstellen.)
2
Ein Blatt weißes Papier A3 (11" x 17") auf die Originalauflage
legen, und bei offener Originalabdeckung eine Verkleinerung
(64%) auf einem weißen Blatt A3 (11" x 17") anfertigen.
3
Größe des schwarzen Hintergrunds an beiden Seiten messen.
Löschlampeneinheit hin und her bewegen, um die Differenz der
beiden Größen innerhalb von 1mm einzustellen.
A
B
IA-BI
(2) Einstellung der Hochspannungs-Ausgangsbalance
A. Spezielles Meßgerät
1mm
Benutztes Gerät: UKOGE0043CS01 (Digitales Multimeter)
9 – 3
B
A
A
B
