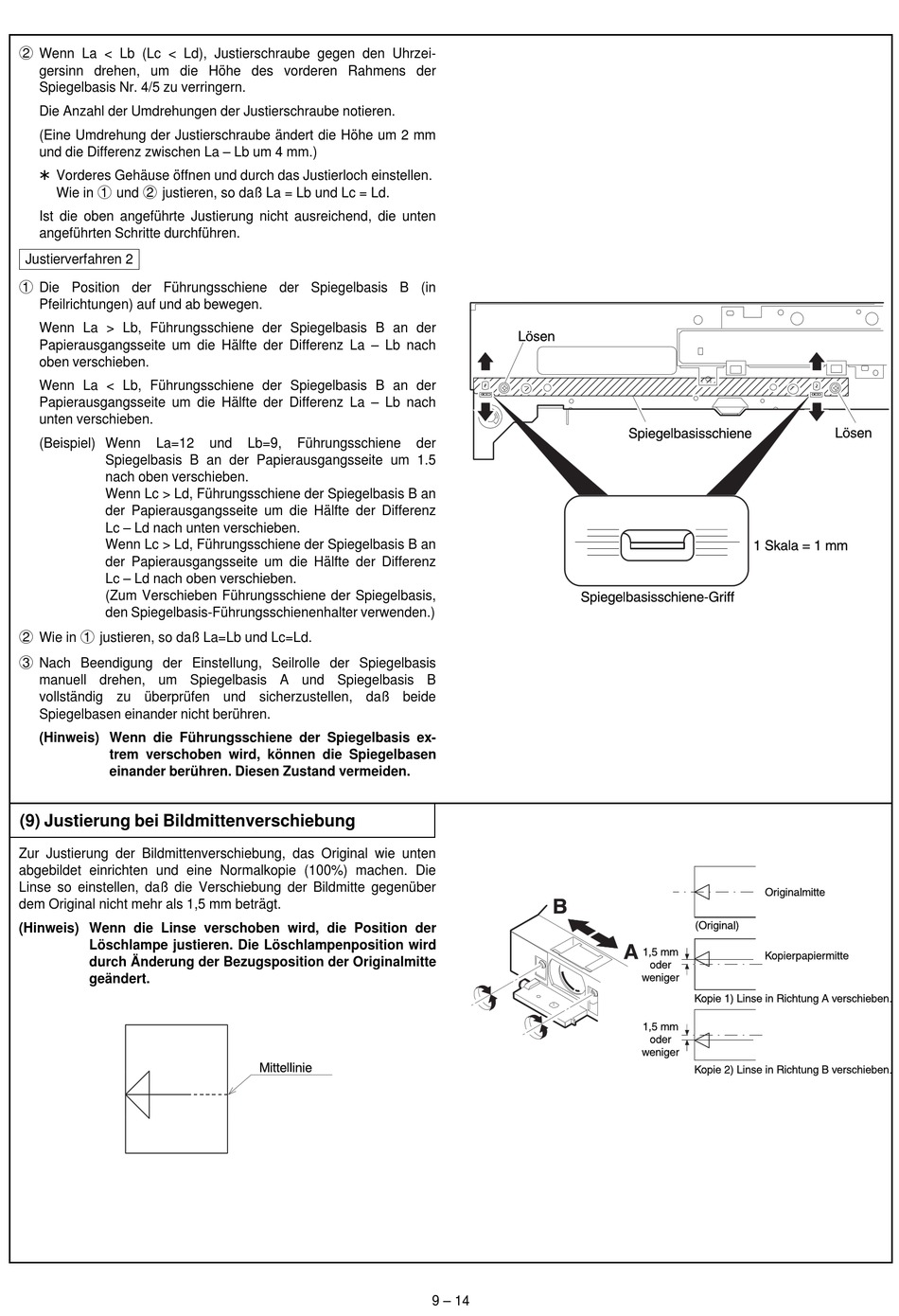

Wenn La < Lb (Lc < Ld), Justierschraube gegen den Uhrzei-
gersinn drehen, um die Höhe des vorderen Rahmens der
Spiegelbasis Nr. 4/5 zu verringern.
Die Anzahl der Umdrehungen der Justierschraube notieren.
(Eine Umdrehung der Justierschraube ändert die Höhe um 2 mm
und die Differenz zwischen La – Lb um 4 mm.)
* Vorderes Gehäuse öffnen und durch das Justierloch einstellen.
1 2
Wie in und justieren, so daß La = Lb und Lc = Ld.
Ist die oben angeführte Justierung nicht ausreichend, die unten
angeführten Schritte durchführen.
Justierverfahren 2
1
Die Position der Führungsschiene der Spiegelbasis B (in
Pfeilrichtungen) auf und ab bewegen.
Wenn La > Lb, Führungsschiene der Spiegelbasis B an der
Papierausgangsseite um die Hälfte der Differenz La – Lb nach
oben verschieben.
Wenn La < Lb, Führungsschiene der Spiegelbasis B an der
Papierausgangsseite um die Hälfte der Differenz La – Lb nach
unten verschieben.
(Beispiel) Wenn La=12
Spiegelbasis B an der Papierausgangsseite um 1.5
nach oben verschieben.
Wenn Lc > Ld, Führungsschiene der Spiegelbasis B an
der Papierausgangsseite um die Hälfte der Differenz
Lc – Ld nach unten verschieben.
Wenn Lc > Ld, Führungsschiene der Spiegelbasis B an
der Papierausgangsseite um die Hälfte der Differenz
Lc – Ld nach oben verschieben.
(Zum Verschieben Führungsschiene der Spiegelbasis,
den Spiegelbasis-Führungsschienenhalter verwenden.)
2 1
Wie in justieren, so daß La=Lb und Lc=Ld.
3
Nach Beendigung der Einstellung, Seilrolle der Spiegelbasis
manuell drehen, um Spiegelbasis A und Spiegelbasis B
vollständig zu überprüfen und sicherzustellen, daß beide
Spiegelbasen einander nicht berühren.
(Hinweis) Wenn die Führungsschiene der Spiegelbasis ex-
trem verschoben wird, können die Spiegelbasen
einander berühren. Diesen Zustand vermeiden.

(9) Justierung bei Bildmittenverschiebung

Zur Justierung der Bildmittenverschiebung, das Original wie unten
abgebildet einrichten und eine Normalkopie (100%) machen. Die
Linse so einstellen, daß die Verschiebung der Bildmitte gegenüber
dem Original nicht mehr als 1,5 mm beträgt.
(Hinweis) Wenn die Linse verschoben wird, die Position der
Löschlampe justieren. Die Löschlampenposition wird
durch Änderung der Bezugsposition der Originalmitte
geändert.
und Lb=9, Führungsschiene der
9 – 14
