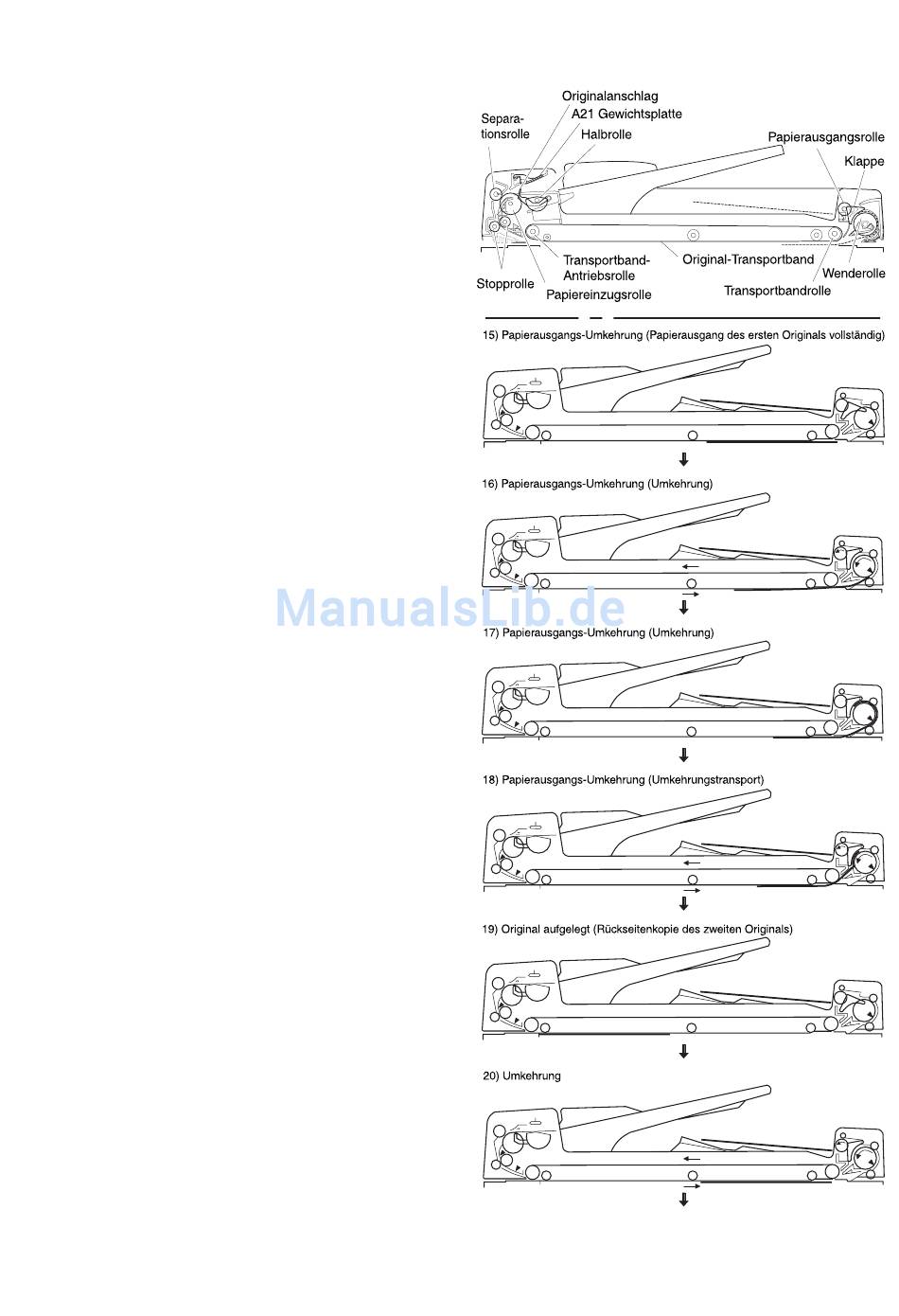

* C Schritt 62:
Papiereinzugselektromagnet (DFSOL) AUS
(Die Gewichtsplatte und der Anschlag bewegen sich
nach oben.)
* C: Wenn sich kein Original im Magazin befindet,
↓
den Anschlag und die Gewichtsplatte nach oben
schieben.
Schritt 63:
Originalzufuhrsensor (DFD) ermittelt die Hinterkante
des Originals.
(DFD Ausgang NIEDRIG)
↓
Schritt 64:
Originalbreitensensor (DWS) Ausgang NIEDRIG
↓
Schritt 65:
Original-Timingsensor (DTD) ermittelt die Hinterkante
des Originals. (DTD Ausgang NIEDRIG)
↓
Schritt 66:
Papierwendesensor (RDD) ermittelt die Vorderkante
des ausgeworfenen Originals.
(RDD Ausgang HOCH)
↓
Schritt 67:
Papierwendesensor (RDD) ermittelt Hinterkante des
ausgeworfenen Originals. (RDD Ausgang NIEDRIG)
↓
Schritt 68:
Transportmotor (DTM) AUS
(Transportband gestoppt)
(Das Original wird im Transportbereich gestoppt.)
↓
Schritt 69:
(Originalausgang)
↓
Schritt 70:
Wendemotor (DRM) AUS
(Wenderolle, Kopienablagerolle gestoppt)
↓
Schritt 71:
Wende-Elektromagnet (DRSOL) EIN
(Die Klappe bewegt sich nach oben.)
↓
Schritt 72:
Transportmotor (DTM) Vorwärtsdrehung
(Transportband Drehung)
Wendemotor (DRM) Vorwärtsdrehung
(Wenderolle, Kopienablagerolle Drehung)
↓
Schritt 73:
Papierwendesensor (RDD) ermittelt die Vorderkante
des Originals.
(RDD) Ausgang HOCH)
↓
Schritt 74:
Die Vorderkante des Originals wird entgegen den
Uhrzeigersinn durch die Klappe bewegt.
↓
Schritt 75:
Transportmotor (DTM) AUS
(Transportband gestoppt)
↓
Schritt 76:
Wendemotor (DRM) AUS
(Wenderolle, Kopienablagerolle gestoppt)
↓
Schritt 77:
Transportmotor (DTM) Rückwärtsdrehung
(Transportband Drehung)
↓
Schritt 78:
Wendemotor (DRM) Vorwärtsdrehung
(Wenderolle, Kopienablagerolle gestoppt)
Das Original wird zum Papiereinzugsbereich transportiert.
↓
Schritt 79:
Papierwendesensor (RDD) ermittelt die Hinterkante
des gewendeten Originals. (RDD Ausgang NIEDRIG)
↓
Schritt 80:
Wendemotor (DRM) AUS
Wenderolle, Kopienablagerolle gestoppt
↓
Schritt 81:
Transportmotor (DTM) AUS
(Transportband gestoppt)
Original gestoppt
↓
7 – 23
