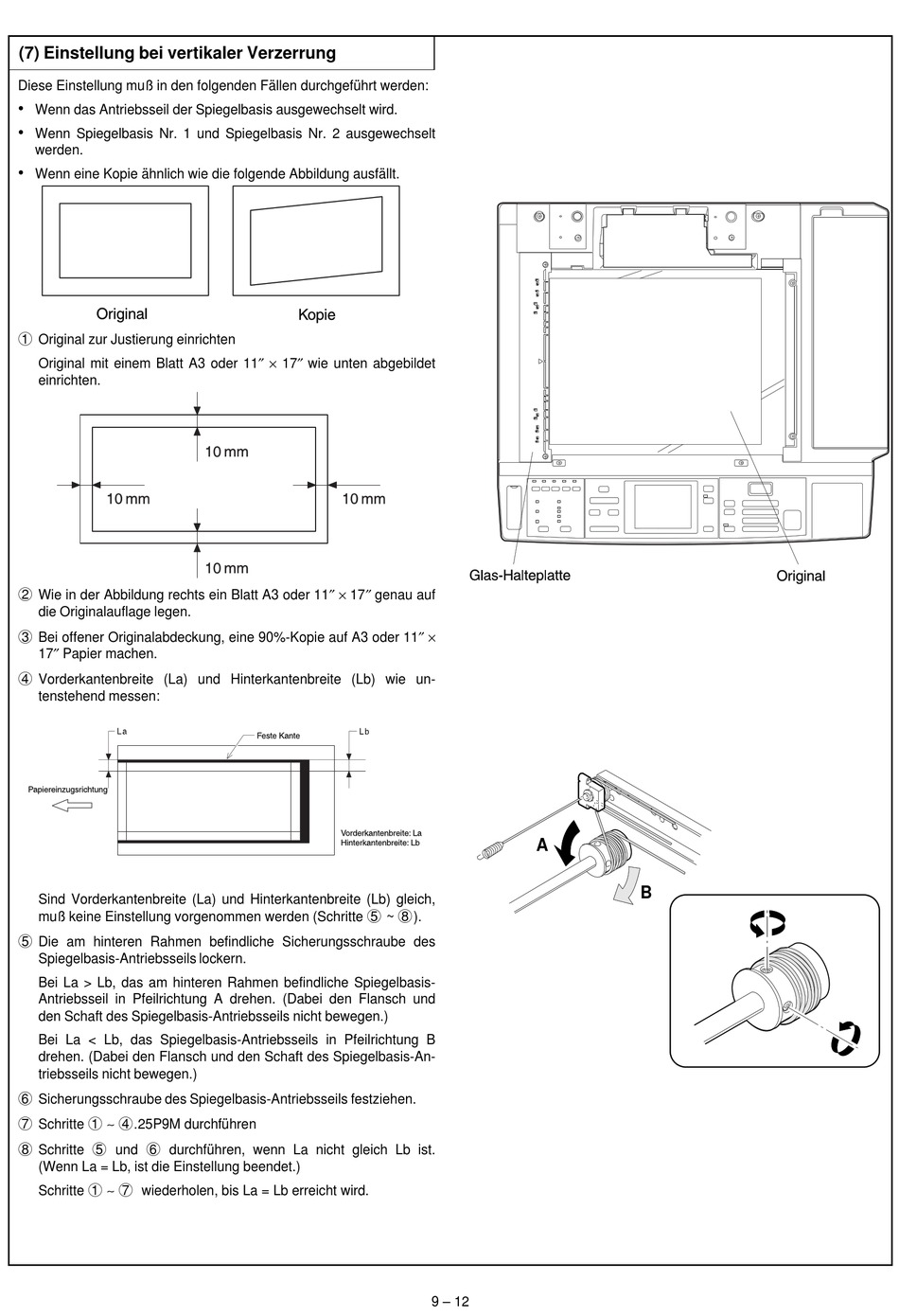

(7) Einstellung bei vertikaler Verzerrung
Diese Einstellung muß in den folgenden Fällen durchgeführt werden:
•
Wenn das Antriebsseil der Spiegelbasis ausgewechselt wird.
•
Wenn Spiegelbasis Nr. 1 und Spiegelbasis Nr. 2 ausgewechselt
werden.
•
Wenn eine Kopie ähnlich wie die folgende Abbildung ausfällt.
1
Original zur Justierung einrichten
Original mit einem Blatt A3 oder 11" × 17" wie unten abgebildet
einrichten.
Wie in der Abbildung rechts ein Blatt A3 oder 11" × 17" genau auf
2
die Originalauflage legen.
Bei offener Originalabdeckung, eine 90%-Kopie auf A3 oder 11" ×
3
17" Papier machen.
4
Vorderkantenbreite (La) und Hinterkantenbreite (Lb) wie un-
tenstehend messen:
Sind Vorderkantenbreite (La) und Hinterkantenbreite (Lb) gleich,
muß keine Einstellung vorgenommen werden (Schritte
5
Die am hinteren Rahmen befindliche Sicherungsschraube des
Spiegelbasis-Antriebsseils lockern.
Bei La > Lb, das am hinteren Rahmen befindliche Spiegelbasis-
Antriebsseil in Pfeilrichtung A drehen. (Dabei den Flansch und
den Schaft des Spiegelbasis-Antriebsseils nicht bewegen.)
Bei La < Lb, das Spiegelbasis-Antriebsseils in Pfeilrichtung B
drehen. (Dabei den Flansch und den Schaft des Spiegelbasis-An-
triebsseils nicht bewegen.)
6
Sicherungsschraube des Spiegelbasis-Antriebsseils festziehen.
∼
7
1
4
Schritte
.25P9M durchführen
8
5
6
Schritte
und
durchführen, wenn La nicht gleich Lb ist.
(Wenn La = Lb, ist die Einstellung beendet.)
∼
1
7
Schritte
wiederholen, bis La = Lb erreicht wird.
A
5
8
~
).
9 – 12
