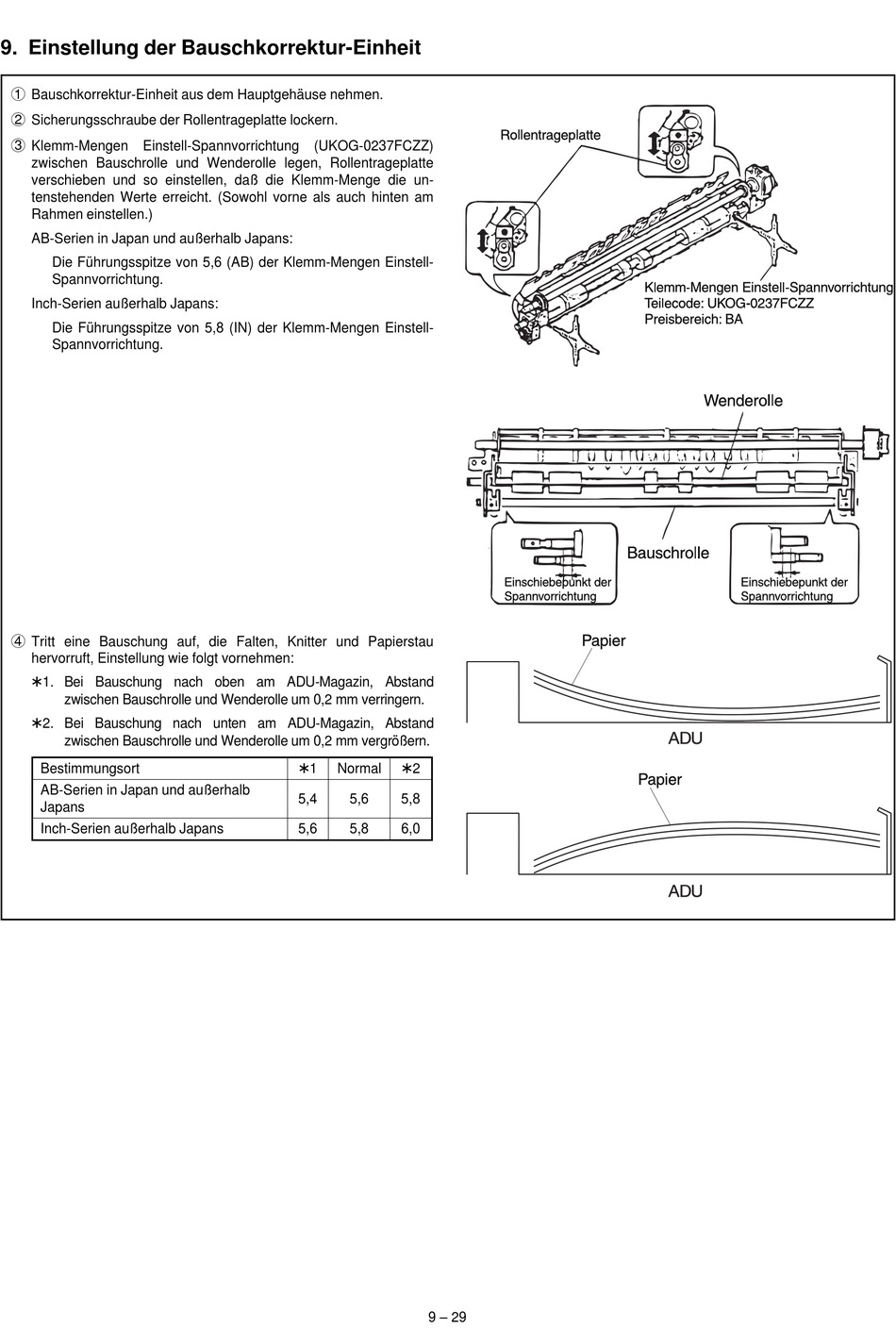

9. Einstellung der Bauschkorrektur-Einheit

1
Bauschkorrektur-Einheit aus dem Hauptgehäuse nehmen.
2
Sicherungsschraube der Rollentrageplatte lockern.
3
Klemm-Mengen Einstell-Spannvorrichtung
zwischen Bauschrolle und Wenderolle legen, Rollentrageplatte
verschieben und so einstellen, daß die Klemm-Menge die un-
tenstehenden Werte erreicht. (Sowohl vorne als auch hinten am
Rahmen einstellen.)
AB-Serien in Japan und außerhalb Japans:
Die Führungsspitze von 5,6 (AB) der Klemm-Mengen Einstell-
Spannvorrichtung.
Inch-Serien außerhalb Japans:
Die Führungsspitze von 5,8 (IN) der Klemm-Mengen Einstell-
Spannvorrichtung.
4
Tritt eine Bauschung auf, die Falten, Knitter und Papierstau
hervorruft, Einstellung wie folgt vornehmen:
*1. Bei Bauschung nach oben am ADU-Magazin, Abstand
zwischen Bauschrolle und Wenderolle um 0,2 mm verringern.
*2. Bei Bauschung nach unten am ADU-Magazin, Abstand
zwischen Bauschrolle und Wenderolle um 0,2 mm vergrößern.
Bestimmungsort
AB-Serien in Japan und außerhalb
Japans
Inch-Serien außerhalb Japans
(UKOG-0237FCZZ)
*1 Normal *2
5,4 5,6 5,8
5,6 5,8 6,0
9 – 29
