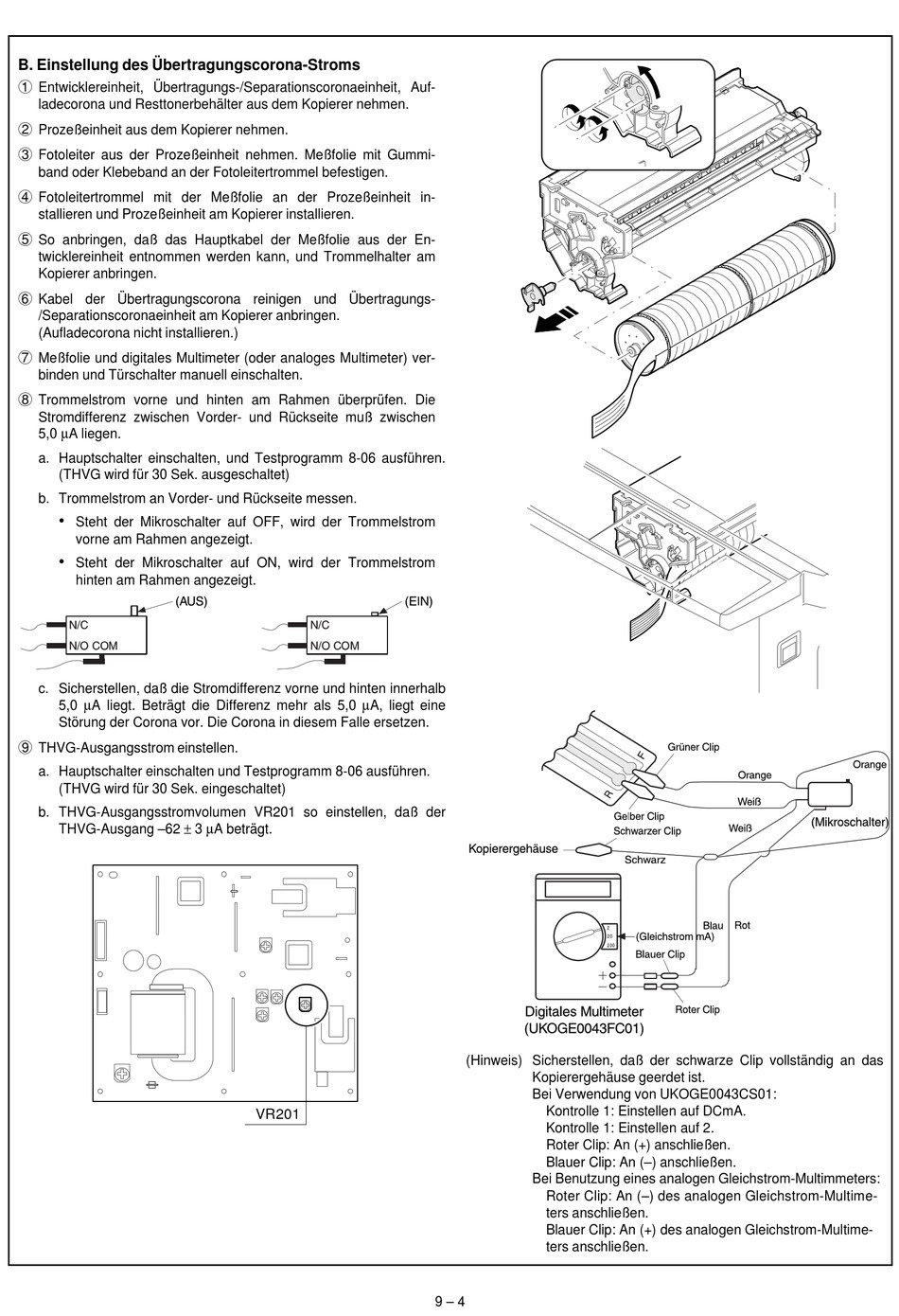

B. Einstellung des Übertragungscorona-Stroms
1
Entwicklereinheit, Übertragungs-/Separationscoronaeinheit, Auf-
ladecorona und Resttonerbehälter aus dem Kopierer nehmen.
2
Prozeßeinheit aus dem Kopierer nehmen.
3
Fotoleiter aus der Prozeßeinheit nehmen. Meßfolie mit Gummi-
band oder Klebeband an der Fotoleitertrommel befestigen.
4
Fotoleitertrommel mit der Meßfolie an der Prozeßeinheit in-
stallieren und Prozeßeinheit am Kopierer installieren.
5
So anbringen, daß das Hauptkabel der Meßfolie aus der En-
twicklereinheit entnommen werden kann, und Trommelhalter am
Kopierer anbringen.
6
Kabel der Übertragungscorona reinigen und Übertragungs-
/Separationscoronaeinheit am Kopierer anbringen.
(Aufladecorona nicht installieren.)
7
Meßfolie und digitales Multimeter (oder analoges Multimeter) ver-
binden und Türschalter manuell einschalten.
8
Trommelstrom vorne und hinten am Rahmen überprüfen. Die
Stromdifferenz zwischen Vorder- und Rückseite muß zwischen
5,0 µA liegen.
a. Hauptschalter einschalten, und Testprogramm 8-06 ausführen.
(THVG wird für 30 Sek. ausgeschaltet)
b. Trommelstrom an Vorder- und Rückseite messen.
•
Steht der Mikroschalter auf OFF, wird der Trommelstrom
vorne am Rahmen angezeigt.
•
Steht der Mikroschalter auf ON, wird der Trommelstrom
hinten am Rahmen angezeigt.
c. Sicherstellen, daß die Stromdifferenz vorne und hinten innerhalb
5,0 µA liegt. Beträgt die Differenz mehr als 5,0 µA, liegt eine
Störung der Corona vor. Die Corona in diesem Falle ersetzen.
9
THVG-Ausgangsstrom einstellen.
a. Hauptschalter einschalten und Testprogramm 8-06 ausführen.
(THVG wird für 30 Sek. eingeschaltet)
b. THVG-Ausgangsstromvolumen VR201 so einstellen, daß der
THVG-Ausgang –62 ± 3 µA beträgt.
VR201
(Hinweis) Sicherstellen, daß der schwarze Clip vollständig an das
Kopierergehäuse geerdet ist.
Bei Verwendung von UKOGE0043CS01:
Kontrolle 1: Einstellen auf DCmA.
Kontrolle 1: Einstellen auf 2.
Roter Clip: An (+) anschließen.
Blauer Clip: An (–) anschließen.
Bei Benutzung eines analogen Gleichstrom-Multimmeters:
Roter Clip: An (–) des analogen Gleichstrom-Multime-
ters anschließen.
Blauer Clip: An (+) des analogen Gleichstrom-Multime-
ters anschließen.
9 – 4
